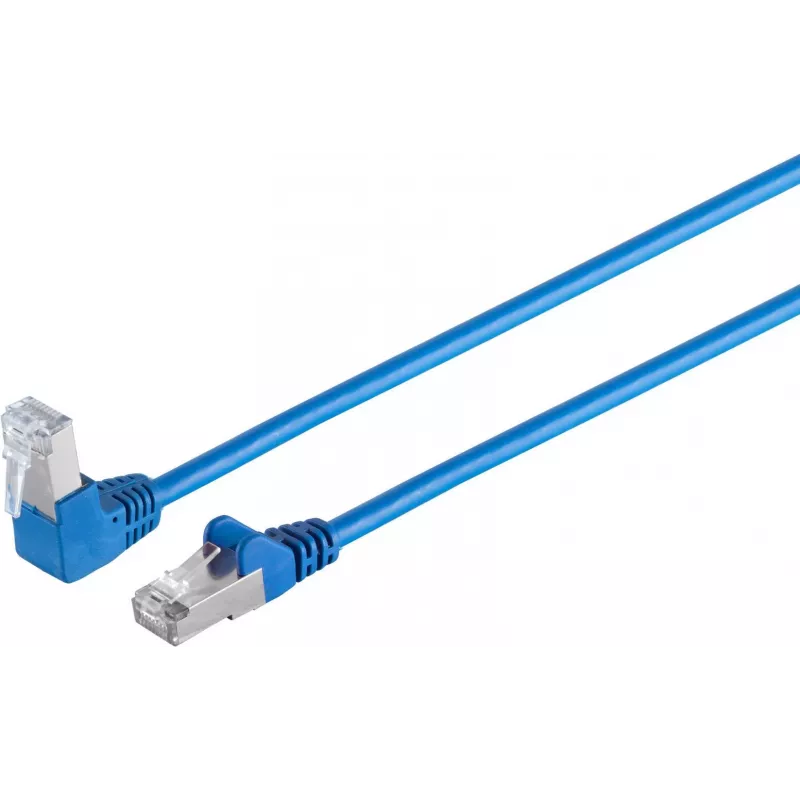

Tīkla kabelis ShiverPeaks Cat 6 S/FTP PIMF 08-64051 — vītā pāra Ethernet kabelis, 4 pāri, savīts/viendzīslu, nenorādīts

ShiverPeaks tīkla kabelis Cat 6 S/FTP PIMF ir 6. kategorijas vītā pāra Ethernet kabelis, kas izstrādāts strukturētajai kabeļinstalācijai un ātrdarbīgām LAN vidēm. Konstrukcija apvieno atsevišķu pāru metāla folijas ekranējumu ar kopējo pinuma sietu, lai ierobežotu šķērsrunas un elektromagnētiskos traucējumus, nodrošinot uzticamu signāla pārraidi pa vara pāriem. Kabelis ir piemērots instalācijām, kur nepieciešama Cat 6 veiktspēja un uzlabota trokšņu noturība.

Priekšrocības

S/FTP PIMF konstrukcija nodrošina gan pāru ekranējumu, gan kopējo pinumu, samazinot tuvā gala šķērsrunas un ārējos EMI, nepaļaujoties uz aktīvo iekārtu regulējumiem. Šī konstrukcija atbalsta stabilus gigabitu Ethernet savienojumus un palīdz saglabāt signāla integritāti garākās līnijās salīdzinājumā ar neekranētiem variantiem. Kabeļa uzbūve ir saderīga ar standarta Cat 6 terminācijām un strukturētās kabeļinstalācijas komponentiem, ko izmanto datu centros un profesionālos tīklos.

Piemērots

• Gigabitu Ethernet un 1 Gbps LAN savienojumi
• Biroja strukturētā kabeļinstalācija un horizontālās kabeļu līnijas
• Datu centru pārslēgšana un savienojumi starp statīviem
• Rūpnieciskas vides ar paaugstinātiem elektromagnētiskajiem traucējumiem

Galvenās specifikācijas

• Kategorija: Cat 6 vītā pāra kabelis
• Ekranējums: S/FTP (kopējais pinums plus pāri metāla folijā)
• Vadītājs: 4 vītie pāri (savīts/viendzīslu, nenorādīts)
• Impedance: 100 omi (tipiski Cat 6 kabeļiem)
• Pielietojums: LAN, strukturētā kabeļinstalācija, pārslēgšana

Lietošana

Terminējiet kabeli, izmantojot atbilstošus Cat 6 saderīgus savienotājus un ekranējumu apzinošas terminācijas; pārliecinieties, ka pinums un folija ir pareizi savienoti ar savienotāja zemējumu, lai saglabātu ekranējuma efektivitāti. Izvietojiet un nostipriniet kabeli, ievērojot standarta instalācijas praksi strukturētajai kabeļinstalācijai: izvairieties no stingiem līkumiem, saglabājiet atdalījumu no augstsprieguma elektroinstalācijas un izmantojiet piemērotu kabeļu pārvaldību statīvos un kabeļu teknēs. Pēc instalācijas pārbaudiet nepārtrauktību un veiktspēju ar kabeļu testeri, kas spēj veikt Cat 6 diagnostiku.

Ieteikumi

Lai iegūtu vislabāko veiktspēju, izmantojiet šo S/FTP PIMF kabeli ekranētās vai zemētās instalācijas vidēs un savienojiet to ar ekranētiem savienotājiem un komutācijas paneļiem. Regulāri testējiet uzstādītās līnijas, lai pārbaudītu atgriezeniskos zudumus un šķērsrunas, lai apstiprinātu atbilstību Cat 6 veiktspējas mērķiem.
