Tīkla kabelis Solarix SXKD-5E-FTP-PE-SAM RJ45 CAT5E 305m Melns

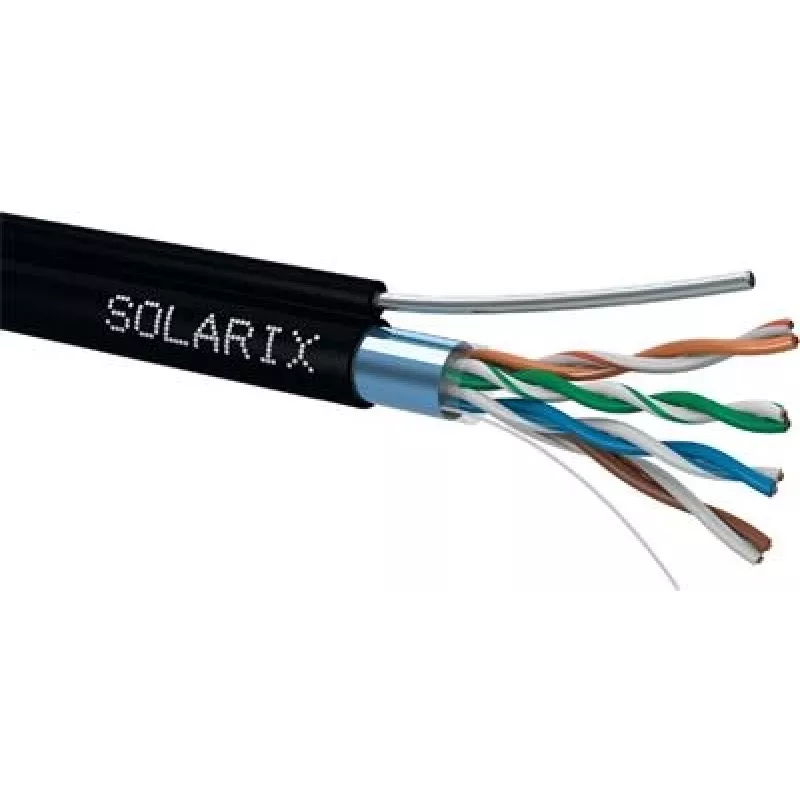

Solarix SXKD-5E-FTP-PE-SAM ir āra pašnesošs ekranēts CAT5E instalācijas kabelis ar UV stabilu polietilēna (PE) apvalku, piegādāts uz 305 m koka spoles. Tajā ir iekšējs tērauda nesējvads atsevišķā izolācijā, kas ļauj kabeli uzstādīt kā pašnesošu laidumiem līdz 70 m. Kabelis paredzēts āra izvietojumiem, kur PVC vai LSOH apvalki nenodrošina pietiekamu vides aizsardzību, un ir saderīgs ar strukturētām kabeļu sistēmām, kas atbilst starptautiskajiem 5E kategorijas standartiem.

Priekšrocības

Kabelis apvieno FTP ekranējumu ap visiem četriem pāriem ar izturīgu PE ārējo apvalku, lai uzlabotu aizsardzību pret ārējiem traucējumiem un laikapstākļiem. Integrētais tērauda balsta vads nodrošina pašnesošus laidumus, samazinot vajadzību pēc papildu infrastruktūras. Marķējumi ar 1 m intervāliem un produkta informācija, kas uzdrukāta uz koka spoles (tostarp svītrkods, partijas numurs un NVP dati, izmantojot QR kodu), vienkāršo uzstādīšanu un krājumu pārvaldību.

Piemērots

• Āra horizontāliem datu vadiem, kur nepieciešama vides aizsardzība
• Pašnesošām gaisa instalācijām ar laidumiem līdz 70 m
• Strukturētu kabeļu sistēmu mugurkauliem un savienojumiem, kas atbalsta līdz Gigabit Ethernet (1000Base-T)

Galvenās specifikācijas

• Kategorija: CAT5E
• Ekranējums: FTP (folija ap visiem 4 pāriem)
• Joslas platums: 100 MHz
• Maksimālais atbalstītais protokols: 1000Base-T
• Vadītājs: ciets varš, 0,505 mm (AWG 24)
• Izolācija: polietilēns (PE) 1,0 mm
• Apvalks: UV stabils PE, krāsa: melns
• Ārējais diametrs: 6,4 mm + 2,6 mm (tērauda nesējvads)
• Svars: 56 kg/km
• NVP: 68%
• Izplatīšanās aizkave: 535 ns/100 m
• Aizkaves novirze: 20 ns/100 m
• Uzglabāšanas temperatūra: -20°C līdz 70°C
• Darba temperatūra: -20°C līdz 70°C
• Uzstādīšanas temperatūra: 0°C līdz 50°C
• Garums uz spoles: 305 m

Kā lietot

Plānojiet maršrutu, nodrošinot, ka laidumi nepārsniedz noteiktos 70 m pašnesošai instalācijai. Nostipriniet galapunktus un balstus, kas piemēroti āra gaisa vadiem, pēc tam atritiniet kabeli no koka spoles, saglabājot spriegojumu, lai izvairītos no samezglošanās. Terminējiet kabeli, izmantojot standarta RJ45 savienotājus vai keystone ligzdas, kas saderīgas ar FTP ekranētu kabeli, un nodrošiniet pareizu folijas ekrāna un tērauda nesējvada zemējumu, kur nepieciešams. Ievērojiet vietējos noteikumus par āra kabeļiem un savienošanu.

Ieteikumi

Uzglabājiet kabeli uz oriģinālās koka spoles sausā vietā un pirms uzstādīšanas sargājiet no tiešiem saules stariem. Uzstādīšanas laikā izvairieties no asiem līkumiem un mehāniskiem bojājumiem; ievērojiet ražotāja norādīto minimālo lieces rādiusu. Nodrošiniet, lai ekrāns un nesējvads būtu pareizi zemēti, lai saglabātu veiktspēju un samazinātu traucējumu risku.
