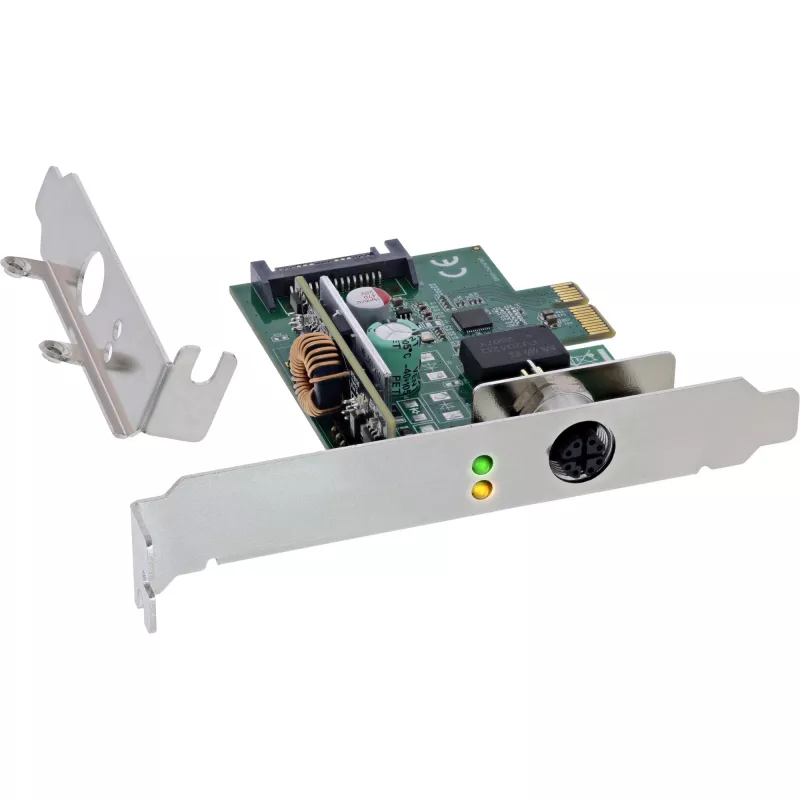

Tīkla karte InLine 51124I Iekšējā 2500 Mbit/s PCI Express Vadu

Uzticama M12 saskarnerūpnieciskiem un profesionāliem tīkla lietojumiem
Augsti datu pārraides ātrumi10/100/1000 Mb/s & 2.5 Gb/s (automātiskā sarunāšana)
PoE/PoE+(līdz 25.5 W) saderīgu ierīču barošanai
VLAN marķēšana, PXE sāknēšanaun Wake-on-LAN atbalsts
Standarta un zema profila slotu kronšteinimaksimālai savietojamībai;maksimālai savietojamībai

InLine® Gigabit tīkla karte ir īpaši izstrādāta uzticamiem un drošiem tīkla savienojumiem rūpnieciskās vidēs. Pateicoties M12 x-kodētajam savienojumam, tā piedāvā drošu un izturīgu savienojumu, kas ir ideāli piemērots lietošanai iekārtās, vadības sistēmās un uzraudzības risinājumos. Ar datu pārraides ātrumu līdz 2.5 Gb/s caur PCIe 2.1 x1 saskarni tā nodrošina ātru un stabilu lielu datu apjomu pārraidi. Pateicoties integrētajam PoE+ atbalstam (IEEE 802.3af/802.3at), pievienotās ierīces, piemēram, novērošanas kameras, sensori vai piekļuves punkti, var tikt baroti tieši caur tīkla kabeli; atsevišķs barošanas avots nav nepieciešams. Papildu funkcijas, piemēram, Jumbo kadri (līdz 16 KB) efektīvākai datu pārraidei, VLAN marķēšana tīkla segmentēšanai, Wake-on-LAN attālinātai sistēmas palaišanai un attālinātai piekļuvei tīklam;sistēmu attālinātai sāknēšanai un PXE atbalsts tīklā balstītiem sāknēšanas procesiem padara karti par daudzpusīgu risinājumu prasīgām tīkla vidēm.
Tehniskie dati:

Ārējais: 1x M12 ligzda, 8-pin, x-kodēts
Iekšējais: 1× PCI Express x1 (2.1), 1 x SATA 15-pin barošanas savienotājs
Kopnes tips: PCIe v2.1, x1 josla (darbojas x1, x4, x8, x16 slotos)
Chipset: Realtek RTL8125B
Atbalstītie protokoli: IPv4, IPv6
LED: Indikators darbībai (zaļš) un savienojumam (oranžs)

Atbalstītie IEEE standarti:

IEEE 802.3 (Ethernet), IEEE 802.3u (Fast Ethernet), IEEE 802.3ab (Gigabit Ethernet)
IEEE 802.3x (Plūsmas vadība), IEEE 802.1Q (VLAN)
IEEE 802.3af (PoE) / 802.3at (PoE+)
IEEE 802.1P 2. slāņa prioritāšu kodēšana - Prioritizēt tīklu: Efektīvi kontrolēt QoS

Paplašinātās funkcijas:

Atbalsta PXE (Preboot Execution Environment)
Atbalsta RealWoW (Remote Wake-on-LAN üover the Internet)
Atbalsta krustojuma noteikšanu un automātisku korekciju
Atbalsta Microsoft NDIS5/NDIS6 Checksum Offload (IPv4, IPv6, TCP, UDP)
Jumbo kadri: Līdz 16 KB

Vides apstākļi:

Darbības temperatūra: 0 °C līdz 55 °C
Uzglabāšanas temperatūra: -40 °C līdz 70 °C
Maksimālais mitrums: 90%

Atbalstītās operētājsistēmas:

Windows: 11, 10, 8.1, 8, 7 (32/64 bitu)
Linux: Vietējais atbalsts Fedora, SUSE, Ubuntu, Red Hat
DOS un Novell

InLine 51124I. Host Saskarne: PCI Express. Izcelsmes valsts: Taivāna. Mikroshēma: Realtek RTL8125B. Windows operētājsistēmas atbalstītas: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Citas atbalstītās operētājsistēmas: DOS, Novell. Platums: 120 mm, Dziļums: 101.5 mm, Augstums: 21.5 mm

Lietošana

Instalējiet karti brīvā PCIe x1 (vai lielākā) slotā resursdatora sistēmā un nostipriniet to ar komplektā iekļauto kronšteinu, kas piemērots korpusam (standarta vai zema profila). Ja nepieciešama PoE barošana, pievienojiet saderīgus PoE slēdžus vai starpsavienojumus M12 portam un, ja nepieciešams, pievienojiet SATA 15-pin barošanas savienotāju papildu jaudai. Konfigurējiet tīkla iestatījumus operētājsistēmā, izmantojot piegādātos vai vietējos draiverus; iespējojiet PXE BIOS/UEFI, ja nepieciešama tīkla sāknēšana. Izmantojiet VLAN un QoS iestatījumus pievienotajos slēdžos un draiverī, lai segmentētu un prioritizētu tīkla datplūsmu.

Ieteikumi

Uzticamai darbībai rūpnieciskās vidēs izmantojiet ekranētus M12 saderīgus kabeļus un pārbaudiet PoE jaudas budžetus slēdžos. Uzturiet darbības temperatūru norādītajā diapazonā un nodrošiniet, lai programmaparatūra/draiveri būtu atjaunināti, lai sasniegtu labāko veiktspēju un savietojamību.
