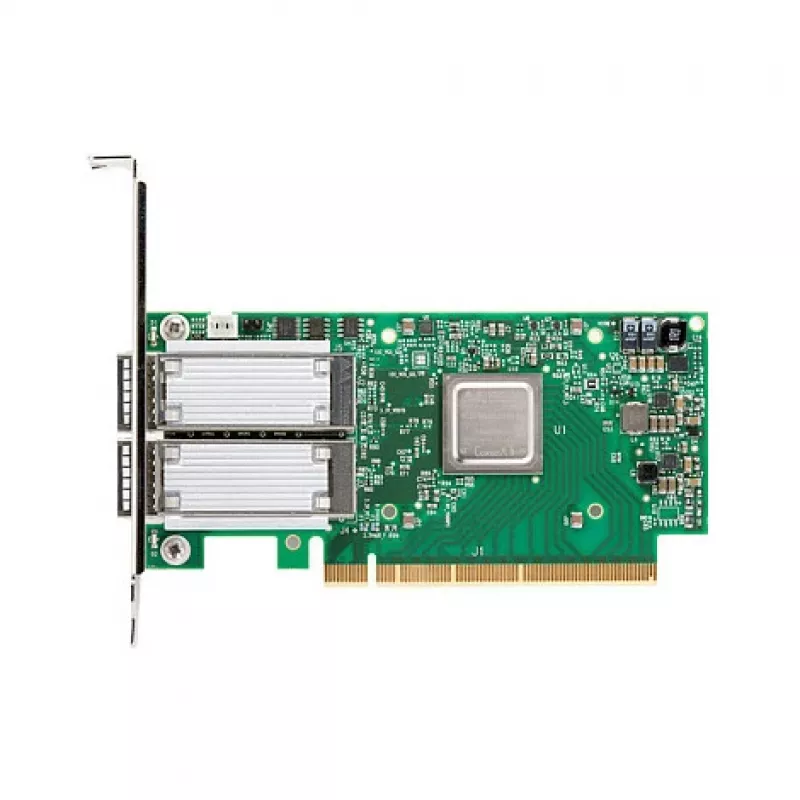

Tīkla karte Mellanox Technologies MCX556A-ECAT

Mellanox Technologies MCX556A-ECAT ir iekšējais tīkla adapteris, kas izstrādāts augstas veiktspējas skaitļošanas, datu centru, mākoņa un glabāšanas vidēm. Šī uz ConnectX-5 balstītā karte nodrošina divus 100 Gb/s portus ar InfiniBand un Ethernet atbalstu, zemu latentumu (zem 600 ns) un augstu ziņojumu pārraides ātrumu. Tajā ietilpst PCIe resursdatora savienojamība un uzlabotas noslodzes samazināšanas funkcijas, piemēram, NVMe over Fabrics un PCIe komutatora noslodzes samazināšana, lai uzlabotu caurlaidspēju un samazinātu CPU noslodzi.

Priekšrocības

MCX556A-ECAT nodrošina duālu 100 Gb/s savienojamību ar zemu latentumu un ļoti augstiem ziņojumu pārraides ātrumiem, ļaujot veikt prasīgas HPC, analītikas un mākoņdatošanas darba slodzes. Tā atbalsta MPI noslodzes samazināšanu (tostarp Tag Matching un AlltoAll optimizācijas), uzlabotu dinamisko maršrutēšanu un tīkla iekšējās skaitļošanas iespējas, lai paātrinātu datu ceļa algoritmus. ASAP2 paātrināta komutācija un pakešu apstrāde samazina virtuālā komutatora CPU noslodzi, vienlaikus uzlabojot datu pārraides efektivitāti. Alternatīva Socket Direct konfigurācija ļauj izmantot to serveros bez pilna x16 PCIe slota, sadalot 16 joslu kopni divos x8 savienojumos tiešai divu ligzdu CPU piekļuvei.

Piemērota

• Augstas veiktspējas skaitļošanas (HPC) klasteriem un uz MPI balstītām lietojumprogrammām
• Mākoņa un NFV platformām, kurām nepieciešams RDMA/RoCE paātrinājums
• Datu analītikai un augstas caurlaidspējas glabāšanas sistēmām, tostarp NVMe-oF
• Web 2.0 un liela mēroga datu centru tīkla vidēm

Galvenās specifikācijas

• Modelis: Mellanox MCX556A-ECAT (ConnectX-5)
• Porti: 2 × 100 Gb/s (InfiniBand un Ethernet)
• Latentums: zem 600 nanosekundēm (tipisks)
• Resursdatora saskarne: PCI Express (16 joslas, sadalāmas 2× x8 Socket Direct režīmam)
• Noslodzes samazināšana: NVMe over Fabrics, PCIe komutatora noslodzes samazināšana, MPI noslodzes samazināšana, ASAP2 paātrināta komutācija/pakešu apstrāde
• Lietošanas gadījumi: RDMA, RoCE, tīkla iekšējā skaitļošana, virtuālā komutatora noslodzes samazināšana

Kā lietot

Instalējiet MCX556A-ECAT saderīgā PCIe slotā resursdatora serverī, ievērojot servera un kartes ražotāja norādījumus. Izmantojot Socket Direct variantu, pievienojiet palīg PCIe savienojuma karti un speciālo instalāciju, kā norādīts, lai nodrošinātu divus x8 savienojumus. Konfigurējiet atbilstošus draiverus un programmaparatūru no Mellanox, iespējojiet RDMA/RoCE vai InfiniBand steku atbilstoši prasībām un noregulējiet resursdatora tīkla iestatījumus un MPI vai glabāšanas programmatūru, lai izmantotu pieejamās noslodzes samazināšanas funkcijas (MPI noslodzes samazināšanu, NVMe-oF, ASAP2). Pēc instalēšanas pārbaudiet savienojumu, programmaparatūras versijas un tīkla auduma iestatījumus.

Ieteikumi

Lai sasniegtu labākos rezultātus HPC un latentumjutīgās darba slodzēs, izmantojiet jaunākos Mellanox draiverus un programmaparatūru, iespējojiet attiecīgās noslodzes samazināšanas funkcijas (RDMA/RoCE, MPI noslodzes samazināšanu) programmatūras stekos un pārbaudiet kabeļu un komutatoru saderību 100 Gb/s savienojumiem. Divu ligzdu serveros apsveriet Socket Direct konfigurāciju, lai katram CPU nodrošinātu tam veltītu x8 ceļu uz adapteri.
