Tīkla karte NVIDIA Mellanox ConnectX-6 VPI PCI Express Ethernet/Fiber 10000 Mbit/s

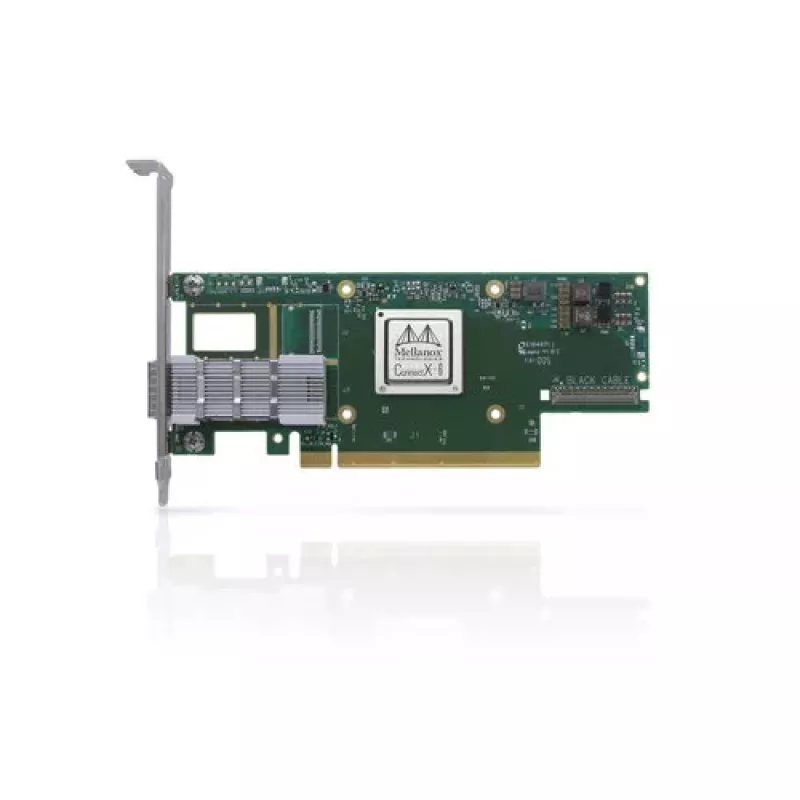

Mellanox ConnectX-6 VPI (MCX653105A-HDAT-SP) ir vienportu PCIe 4.0 x16 adaptera karte ar augstu kronšteinu, kas atbalsta HDR InfiniBand un 200GbE caur QSFP56 portu. Šī karte, kas paredzēta datu centru un augstas veiktspējas vidēm, nodrošina zema latentuma savienojamību un augstu caurlaidspēju skaitļošanas, glabāšanas un tīkla slodzēm. Tā atbalsta plašu InfiniBand un Ethernet saites ātrumu diapazonu un integrē protokola elastību, izmantojot VPI (Virtual Protocol Interconnect).

Priekšrocības

Adapteris nodrošina divu protokolu atbalstu gan InfiniBand, gan Ethernet, piedāvājot augstu joslas platumu līdz 200 Gb/s un latentumu, kas mazāks par 600 ns. Tas ietver uzlabotas atslodzes un tīkla iekšējās skaitļošanas funkcijas, lai samazinātu centrālā procesora slodzi un paātrinātu ziņojumapmaiņas veiktspēju, nodrošinot miljoniem ziņojumu sekundē. PCIe 4.0 x16 saimnieksaskarne un industrijas standarta QSFP56 fiziskais ports nodrošina saderību ar mūsdienu serveriem un tīkla materiāliem.

Piemērots

• Augstas veiktspējas skaitļošanas (HPC) klāsteri
• Mākoņu un hiperskāles datu centri
• Mašīnmācīšanās apmācības un secinājumu slodzes
• Augstas caurlaidspējas glabāšanas tīkli un izkliedētas failu sistēmas
• Tīmeklis 2.0 un liela mēroga lietojumprogrammu serveri

Kad tas var nebūt piemērots

Šis vienportu QSFP56 adapteris nav ideāls sistēmām, kurām nepieciešami vairāki atsevišķi fiziski porti, neizmantojot slēdžus vai sadales kabeļus. Tas var būt pārmērīgs maziem biroja vai mājas tīkliem, kur pietiek ar 10GbE vai zemāka ātruma Ethernet un uzlabotās atslodzes vai InfiniBand funkcijas nav nepieciešamas.

Galvenās specifikācijas

• Formas faktors: PCI Express 4.0 x16, augsts kronšteins
• Ports: viens QSFP56 (200 Gb/s HDR InfiniBand un 200GbE atbalsts)
• Atbalstītie saites ātrumi: InfiniBand HDR/HDR100/EDR/FDR/QDR/DDR/SDR; Ethernet 200/100/50/40/25/10 Gb/s
• Latentums: mazāk par 600 ns (tipiski InfiniBand vidēs)
• Ziņojumapmaiņa: līdz simtiem miljonu ziņojumu sekundē
• Savienojamība: vadu Ethernet / optiskā šķiedra caur QSFP56 raiduztvērējiem vai kabeļiem
• Saimnieksaskarne: PCI Express
• Tīkla standarti: IEEE 802.1Qbb, 802.1Qbg, 802.1p, 802.3ad, 802.3ae, 802.3ap, 802.3az, 802.3ba, 802.1Qaz, IEEE 1588, 802.1Q, 802.1Qau
• Krāsa: Daudzkrāsains

Kā lietot

Ievietojiet karti brīvā PCIe 4.0 x16 slotā saderīgā servera mātēsplatē un nostipriniet augsto kronšteinu. Savienojiet tīklu, izmantojot QSFP56 saderīgu kabeli vai raiduztvērēju, ar materiālu vai slēdzi, kas atbalsta izvēlēto protokolu (InfiniBand vai Ethernet). Konfigurējiet saimniekoperētājsistēmu un pārdevēja nodrošinātos draiverus, lai iespējotu VPI režīmu un nepieciešamās atslodzes vai aparātprogrammatūras funkcijas. Pārbaudiet saites ātrumu un materiāla dalību, izmantojot standarta tīkla pārvaldības rīkus.

Jāapsver pirms iegādes

• Pārliecinieties, vai serverim ir PCIe 4.0 x16 slots un fiziska vieta augsta kronšteina kartei
• Apstipriniet, vai jūsu tīkla materiāls un slēdži atbalsta HDR InfiniBand vai 200GbE caur QSFP56
• Pārbaudiet saderīgu QSFP56 raiduztvērēju vai DAC/aktīvo optisko kabeļu pieejamību
• Pārbaudiet draiveru un aparātprogrammatūras atbalstu savai operētājsistēmai un lietojumprogrammām

Ieteikumi

Labākiem rezultātiem augstas veiktspējas vidēs savienojiet ConnectX-6 VPI karti ar atbilstošiem HDR vai 200GbE slēdžiem un sertificētu QSFP56 optiku, iespējojiet pārdevēja draiverus un atslodzes funkcijas un uzraugiet saites un latentuma metrikas, lai optimizētu lietojumprogrammu caurlaidspēju un centrālā procesora izmantošanu.
