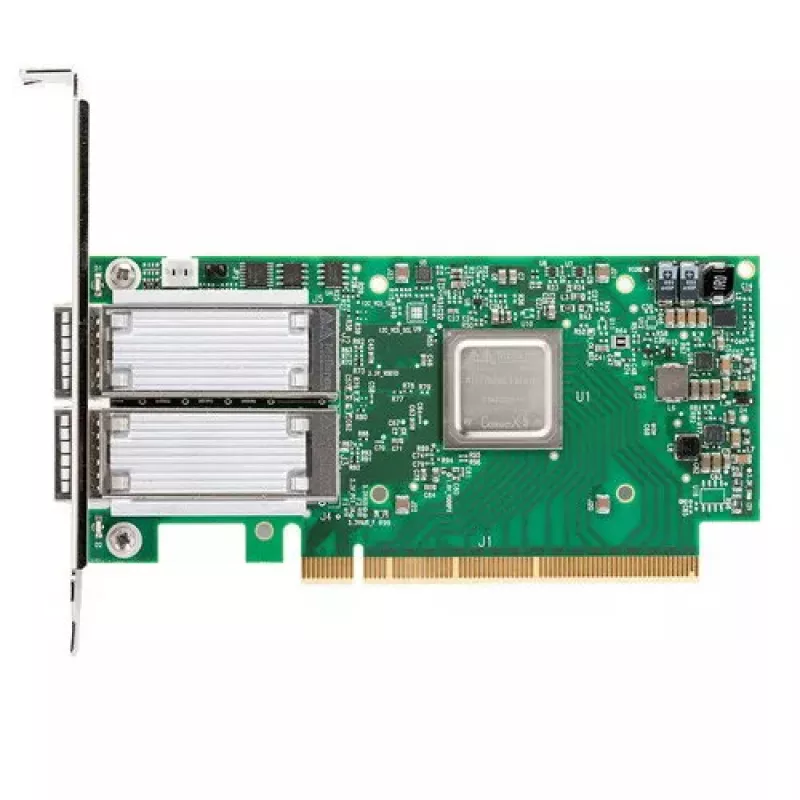

Tīkla karte Mellanox Technologies MCX556A-ECAT

Mellanox Technologies MCX556A-ECAT ir iekšējais tīkla adapteris, kas paredzēts augstas veiktspējas skaitļošanas, datu centru, mākoņa un glabāšanas vidēm. Šī uz ConnectX-5 balstītā karte nodrošina divus 100 Gb/s portus ar InfiniBand un Ethernet atbalstu, zemu latentumu (zem 600 ns) un augstu ziņojumu pārraides ātrumu. Tā ietver PCIe resursdatora savienojamību un paplašinātus atslogošanas līdzekļus, piemēram, NVMe over Fabrics un PCIe komutatora atslogošanu, lai uzlabotu caurlaidspēju un samazinātu CPU noslodzi.

Priekšrocības

MCX556A-ECAT nodrošina divu 100Gb/s savienojumu ar zemu latentumu un ļoti augstiem ziņojumu pārraides ātrumiem, ļaujot veikt prasīgas HPC, analītikas un mākoņa darba slodzes. Tā atbalsta MPI atslogošanu (tostarp Tag Matching un AlltoAll optimizācijas), paplašinātu dinamisko maršrutēšanu un tīkla iekšējās skaitļošanas iespējas, lai paātrinātu datu ceļa algoritmus. ASAP2 paātrinātā komutācija un pakešu apstrāde samazina virtuālā komutatora CPU noslodzi, vienlaikus uzlabojot datu pārsūtīšanas efektivitāti. Alternatīva Socket Direct konfigurācija ļauj izmantot serveros bez pilna x16 PCIe slota, sadalot 16 joslu kopni divos x8 savienojumos, lai nodrošinātu tiešu piekļuvi divu ligzdu CPU resursiem.

Piemērots

• Augstas veiktspējas skaitļošanas (HPC) klasteriem un uz MPI balstītām lietojumprogrammām
• Mākoņa un NFV platformām, kurām nepieciešams RDMA/RoCE paātrinājums
• Datu analītikai un augstas caurlaidspējas glabāšanas sistēmām, tostarp NVMe-oF
• Web 2.0 un liela mēroga datu centru tīkla vidēm

Galvenās specifikācijas

• Modelis: Mellanox MCX556A-ECAT (ConnectX-5)
• Porti: 2 × 100 Gb/s (InfiniBand un Ethernet)
• Latentums: zem 600 nanosekundēm (tipiski)
• Resursdatora interfeiss: PCI Express (16 joslu, sadalāms uz 2× x8 Socket Direct režīmam)
• Atslogošana: NVMe over Fabrics, PCIe komutatora atslogošana, MPI atslogošana, ASAP2 paātrināta komutācija/pakešu apstrāde
• Lietošanas gadījumi: RDMA, RoCE, tīkla iekšējā skaitļošana, virtuālā komutatora atslogošana

Lietošanas instrukcija

Uzstādiet MCX556A-ECAT saderīgā PCIe slotā resursdatora serverī, ievērojot servera un kartes ražotāja norādījumus. Izmantojot Socket Direct variantu, pievienojiet papildu PCIe savienojuma karti un speciālo instalācijas komplektu, kā norādīts, lai nodrošinātu divus x8 savienojumus. Konfigurējiet atbilstošus draiverus un programmaparatūru no Mellanox, iespējojiet RDMA/RoCE vai InfiniBand steku pēc nepieciešamības un noregulējiet resursdatora tīkla iestatījumus un MPI vai glabāšanas programmatūru, lai izmantotu pieejamos atslogošanas līdzekļus (MPI atslogošana, NVMe-oF, ASAP2). Pēc uzstādīšanas pārbaudiet saiti, programmaparatūras versijas un tīkla auduma iestatījumus.

Ieteikumi

Lai sasniegtu labākos rezultātus HPC un pret latentumu jutīgās darba slodzēs, izmantojiet jaunākos Mellanox draiverus un programmaparatūru, iespējojiet attiecīgo atslogošanu (RDMA/RoCE, MPI atslogošana) programmatūras stekos un pārbaudiet kabeļu un komutatoru saderību 100Gb/s saitēm. Divu ligzdu serveros apsveriet Socket Direct konfigurāciju, lai katram CPU nodrošinātu speciālu x8 ceļu uz adapteri.
