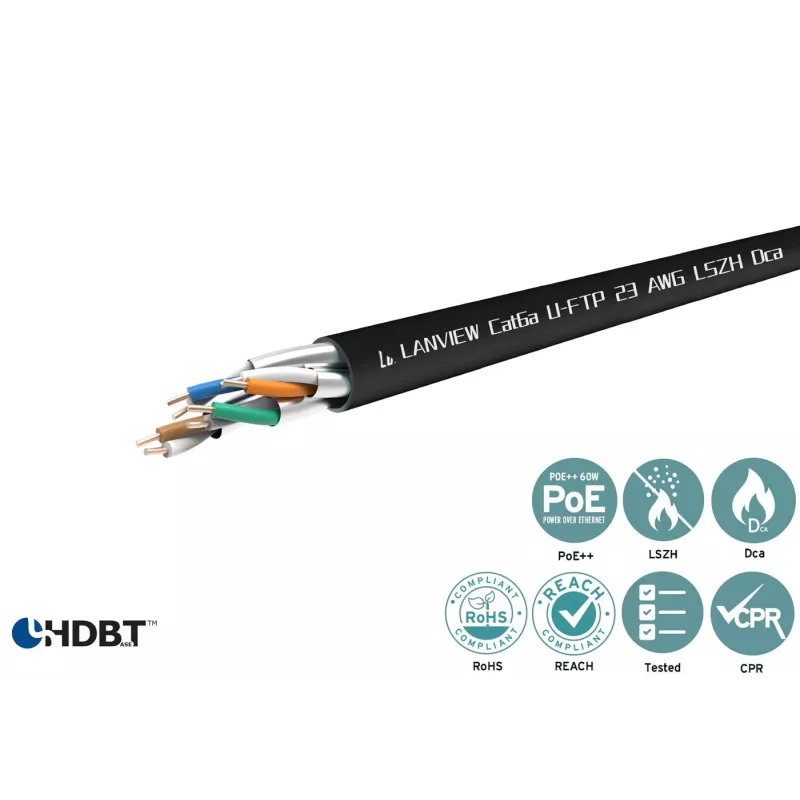

Tīkla komutācijas kabelis Lanview LVN122433 — 6. kat., neekranēts, garums nav norādīts

Lanview Cat6a U-FTP LSZH kabelis ir paredzēts ātrdarbīgai strukturētai kabeļu sistēmai un atbilst ISO/IEC 11801, EIA/TIA 568B un EN50173-2 standartiem. Katrs kabelis satur četrus PE izolētus, krāsu kodētus vadītāju pārus un ir piemērots instalācijām, kur nepieciešama liela datu caurlaidspēja. Kabelis ir apstiprināts HDBaseT, kas ļauj pārraidīt pilnu HD, 2K un 4K nesaspiestu video, audio, 100BaseT Ethernet, strāvu un vadības signālus pa vienu Cat6A vadu.

Priekšrocības

Kabeļa konstrukcija ar U-FTP ekranējumu un PE izolētiem vadītājiem nodrošina uzlabotu noturību pret ārējiem traucējumiem, padarot to piemērotu elektriski trokšņainām vidēm un šauriem kabeļu ceļiem. LSZH ārējais apvalks samazina kaitīgo dūmu un kodīgo gāzu emisiju ugunsgrēka gadījumā. Metru marķējumi uz apvalka atvieglo uzstādīšanu un mērīšanu, savukārt masīvi 23 AWG vara vadītāji un 74% NVP nodrošina nemainīgu signāla veiktspēju prasīgām tīkla un AV lietojumprogrammām.

Piemērots

• Ātrdarbīgiem Ethernet un gigabitu tīkla pamattīkliem
• HDBaseT AV sadalei, ieskaitot pilnu HD, 2K un 4K video
• Vidēm ar ievērojamiem elektromagnētiskiem traucējumiem
• Šaurām kabeļu kanālu un ierobežotu maršrutēšanas vietām

Galvenās specifikācijas

• Kabeļa kategorija: Cat6A
• Vadītāja tips: 23 AWG masīvs varš
• Pāru izolācija: PE (krāsu kodēti pāri)
• Ekranējums: U-FTP (kopumā neekranēts ar individuāli folētiem pāriem)
• Ārējais apvalks: LSZH (zems dūmu līmenis, bez halogēniem), krāsa: melna
• Nominālais izplatīšanās ātrums (NVP): 74%
• Metru marķējums uz apvalka uzstādīšanai
• Ugunsizturības klase: Dca-s1, d2, a1
• Apstiprināts HDBaseT pārraidei

Lietošana

Noņemiet ārējo apvalku un sagatavojiet pārus saskaņā ar savienotāja vai keystone ligzdas ražotāja elektroinstalācijas shēmu, ievērojot nepieciešamo T568A vai T568B terminēšanas standartu. Nodrošiniet pareizu pāru vijuma saglabāšanu un ievērojiet ieteicamo liekuma rādiusu uzstādīšanas laikā. Lai terminētu kabeli, izmantojiet saderīgus RJ45 savienotājus vai ielāpu paneļus, kas paredzēti Cat6A, un pirms nodošanas ekspluatācijā pārbaudiet katru posmu ar kvalificētu kabeļu testeri, lai pārliecinātos par veiktspēju.

Ieteikumi

Uzstādiet saskaņā ar vietējiem būvniecības un ugunsdrošības noteikumiem; izvairieties no ilgstošas tuvas un paralēlas montāžas augstsprieguma elektrolīniju tuvumā, lai samazinātu iespējamos traucējumus. Izmantojiet atbilstošu kabeļu pārvaldību un spriedzes samazināšanu, kā arī pārbaudiet HDBaseT ierīču savietojamību pilnai AV un strāvas pārraidei caur Cat6A.
