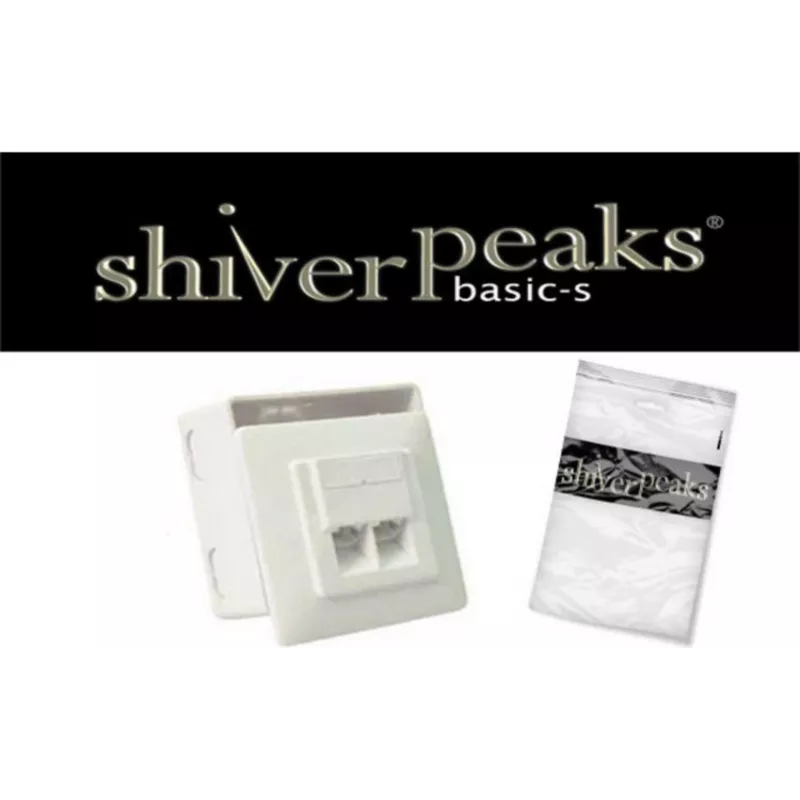

Tīkla ligzda ShiverPeaks BASIC-S Cat. 5e 2 portu iegremdētā montāža

ShiverPeaks BASIC-S Cat. 5e 2 portu iegremdētās montāžas tīkla ligzda nodrošina divus RJ45 portus Cat5e Ethernet savienojumiem iegremdētā sienas kontaktligzdā. Izstrādāta strukturētai kabeļinstalācijai dzīvojamo un mazo biroju vidē, modulis atbalsta vadu LAN savienojumus datoriem, VoIP tālruņiem un citām tīkla ierīcēm, vienlaikus derot standarta apdares plāksnēm un iebūvējamām instalācijas kārbām.

Priekšrocības

Šī divu portu iegremdētās montāžas ligzda piedāvā kompaktu, zema profila risinājumu Cat5e kabeļu terminēšanai ar uzticamu elektrisko kontaktu un stabilu mehānisko fiksāciju. Tās saderība ar standarta sienas plāksnēm un iebūvējamo instalāciju padara to viegli integrējamu esošajās strukturētajās kabeļinstalācijas sistēmās. Ierīce ir optimizēta Cat5e veiktspējai, nodrošinot Fast Ethernet un daudziem Gigabit scenārijiem tipiskus datu pārraides ātrumus, izmantojot atbilstošus kabeļus un terminācijas.

Piemērots

• Mājas Ethernet tīkliem, kur nepieciešamas divas RJ45 pieslēgvietas vienā vietā
• Mazo biroju vai SOHO strukturētajām kabeļinstalācijām
• VoIP tālruņu un galddatoru tīkla ierīču savienojumiem
• Esošo iegremdēto apdares plākšņu nomaiņai vai jaunināšanai uz Cat5e

Galvenās specifikācijas

• Savienotāja veids: 2 × RJ45 porti
• Kategorija: Cat5e (veiktspējas klase līdz 1000BASE-T, ja kabeļi un terminācijas to pieļauj)
• Montāža: Iegremdēta/iebūvējama sienā, saderīga ar standarta apdares plāksnēm
• Terminācija: IDC vai spiedkontaktu saderīgi kontakti cietajiem/vara vadiem
• Formas faktors: Divu portu viens modulis kompaktai sienas kontaktligzdai

Lietošana

Uzstādiet ligzdu standarta iebūvējamā montāžas kārbā un pievienojiet saderīgu apdares plāksni. Terminējiet ienākošos Cat5e kabeļus uz moduļa kontaktu punktiem saskaņā ar T568A vai T568B vadu standartu, nodrošinot pareizu pāru izkārtojumu un drošus savienojumus, lai saglabātu signāla integritāti. Pēc terminācijas nostipriniet moduli apdares plāksnē un piestipriniet apdares plāksni pie sienas kārbas. Pārbaudiet katru RJ45 portu ar tīkla kabeļu testeri, lai pārbaudītu nepārtrauktību un pareizu pāru savienošanu pirms aktīvā aprīkojuma pieslēgšanas.

Ieteikumi

Izmantojiet kvalitatīvus Cat5e vītos vai cietos kabeļus un visā instalācijā konsekventi ievērojiet vai nu T568A, vai T568B standartu. Novietojiet kabeļu trases tālāk no spēcīgiem elektromagnētiskajiem traucējumu avotiem un ievērojiet atbilstošu liekuma rādiusu terminācijās. Gigabit Ethernet veiktspējai pārliecinieties, ka kabeļi un ielāpu vadi ir paredzēti nepieciešamajam ātrumam, un pārbaudiet ar sertificētu tīkla testeri.
