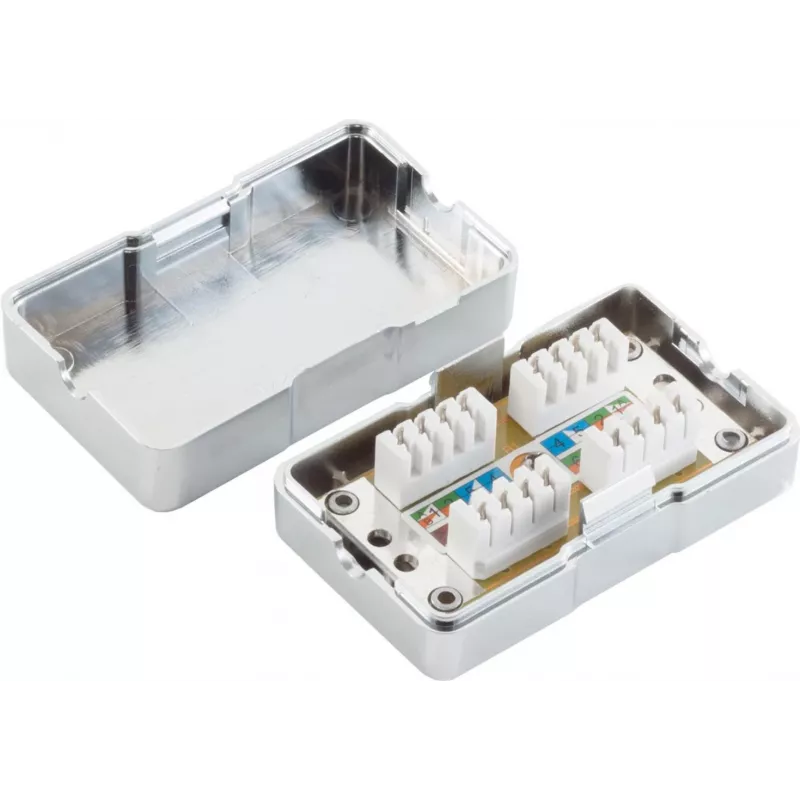

Tīkla paplašināšanas kārba ShiverPeaks 75001 Cat 6 LSA pieslēgums strukturētai kabeļu sistēmai

Tīkla paplašināšanas kārba ShiverPeaks 75001 Cat 6 LSA pieslēgums strukturētai kabeļu sistēmai ir kompakts, pie sienas vai virsmas montējams korpuss, kas paredzēts, lai nodrošinātu uzticamus terminālu punktus Cat 6 vītā pāra kabeļiem. Ierīce ir piemērota LSA/IDC termināliem un organizē savienojošos vai paplašināšanas posmus birojos, datu sadales skapjos vai dzīvojamās instalācijās, kur nepieciešama konsekventa Cat 6 veiktspēja.

Priekšrocības

Kārba nodrošina kārtīgu un pieejamu vietu Cat 6 kabeļu terminālu izveidei un paplašināšanai, samazinot kabeļu jucekli un atbalstot konsekventu signāla integritāti, izmantojot IDC (LSA) terminālus. Tās virsmas montāžas formas faktors vienkāršo uzstādīšanu modernizētās vai jaunbūvētās vidēs, savukārt korpuss aizsargā terminālus no putekļiem un nejaušas saskares. Konstrukcija ļauj kārtīgi izvietot vairākus pārus, uzlabojot pārvaldāmību tehniķiem un samazinot nejaušas atvienošanas risku.

Piemērots

• Biroja savienošanai un horizontālo kabeļu paplašināšanai
• Datu sadales skapju vai telekomunikāciju telpu starpposmu termināliem
• Dzīvojamo tīklu modernizācijai un strukturēto kabeļu sistēmu galapunktiem
• Modernizētām instalācijām, kur nepieciešami virsmas montāžas korpusi

Galvenās specifikācijas

• Kategorija: Cat 6 atbilstoša sadales kārba/korpuss vītā pāra kabeļiem
• Savienojuma veids: LSA / IDC terminālu punkti uzticamiem pāru termināliem
• Montāža: Pie sienas montējams / virsmas montāžas korpuss, piemērots lietošanai iekštelpās
• Kabeļu izvietošana: Vairāki Cat 6 vītā pāra kabeļu termināli un organizēta savienojumu maršrutēšana
• Aizsardzība: Slēgts terminālu laukums, lai samazinātu putekļu un nejaušas saskares iespēju

Lietošana

Uzstādiet korpusu uz piemērotas līdzenas virsmas, izmantojot atbilstošas skrūves vai enkurus atbilstoši pamatnei. Noņemiet kabeļu apvalkus, lai atsegtu vītos pārus, saglabājiet pāru atvīšanas garumu minimāli ieteicamo, un katru dzīslu terminējiet LSA/IDC kontaktos saskaņā ar izvēlēto vadu shēmu. Pēc terminālu pārbaudes aizveriet vāku un veiciet nepārtrauktības un veiktspējas testēšanu ar piemērotu Cat 6 kabeļa testeri, lai apstiprinātu pareizu pāru vadu savienojumu un signāla integritāti.

Ieteikumi

Saglabājiet atvīšanas garumu pēc iespējas īsāku terminālu tuvumā, ievērojiet standarta Cat 6 vadu krāsu kodus un pēc uzstādīšanas izmantojiet kalibrētu kabeļa testeri, lai validētu savienojumus. Nenovietojiet kārbu spēcīgu elektromagnētisko traucējumu avotu tuvumā un nodrošiniet pietiekamu piekļuvi turpmākai apkopei un atkārtotai terminēšanai.
