Tīkla paplašinātājs MetzConnect 130863-01-E Cat6 / Cat6a / Cat7 kabeļiem, 0,5 A ieeja

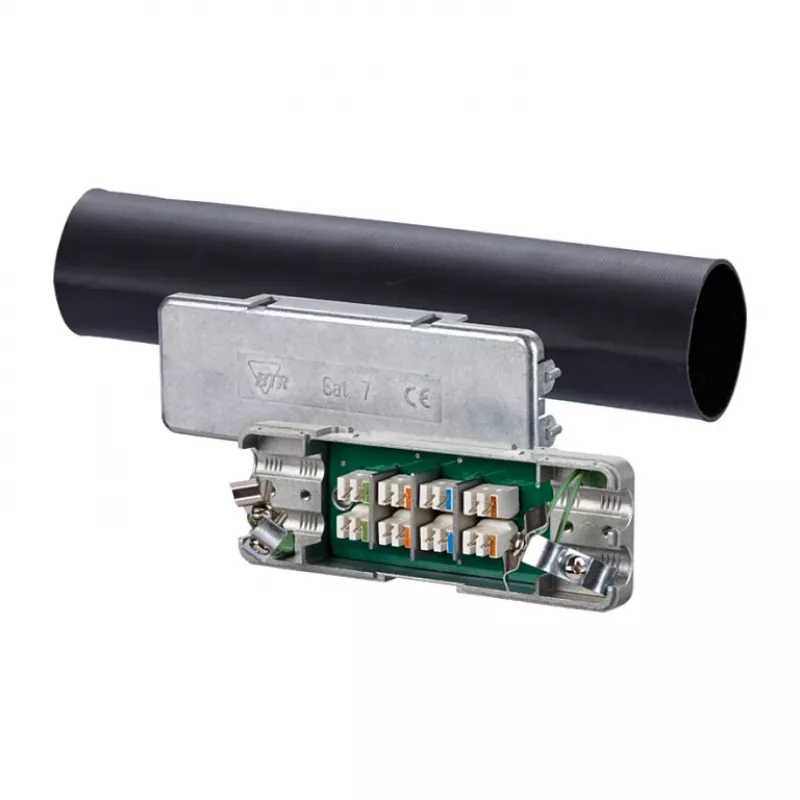

MetzConnect 130863-01-E tīkla paplašinātājs ir paredzēts vītā pāra Ethernet kabeļu savienošanai vai pagarināšanai līdz Cat.7A. Tas pieņem cietvada datu līnijas no AWG 26/1 līdz 22/1 un atbalsta kabeļa padevi no vienas vai abām pusēm, ļaujot veikt remontus, savienojuma pagarināšanu un kabeļu sadalīšanu rūpnieciskās un komerciālās tīklu instalācijās. Ierīcei ir pilnībā ekranēts metāla korpuss un IP67 aizsardzība, ko nodrošina īpaša termiski sarūkoša caurule, lai saglabātu signāla integritāti un vides aizsardzību, kur tas nepieciešams.

Priekšrocības

Paplašinātājs atbalsta Cat6, Cat6a un Cat7 kabeļu klases un ir saderīgs ar Cat.6 savienotājiem, lai atbilstu E klasei saskaņā ar ISO/IEC 11801 Ed.2.2:2011-06, ja tiek izmantots norādītajās kombinācijās. Tā pilnībā ekranētais metāla korpuss kopā ar pastāvīgu 360° ekranējuma savienojumu un stiepes samazināšanas mehānismu nodrošina uzticamu elektromagnētisko un mehānisko savienojumu. IP67 aizsardzība nodrošina savienojuma izturību pret putekļiem un īslaicīgu iegremdēšanu, kad tiek uzlikta termiski sarūkošā caurule. Ierīce pieņem 0,5 A ieeju un ļauj koplietot kabeli — sadalot vienu 8 vadu kabeli divos 4 vadu posmos —, kas var vienkāršot noteiktas instalācijas vajadzības.

Piemērots

• Cat6, Cat6a un Cat7 Ethernet savienojumu pagarināšanai vai remontam
• Savienojumiem ārpus telpām vai skarbā vidē, kur nepieciešama IP67 aizsardzība
• Rūpnieciskiem vai komerciāliem Ethernet posmiem ar ekranētu kabeļu sistēmu
• Situācijām, kur nepieciešama kabeļa koplietošana (viena 8 vadu kabeļa sadalīšana divos 4 vadu kabeļos)
• Instalācijām, kurās izmanto cietvadus AWG 26/1 līdz 22/1

Kad tas var nebūt piemērots

Šis paplašinātājs ir paredzēts cietvada vītā pāra kabeļiem norādītajā AWG diapazonā un lietošanai ar Cat.6/6a/7 kabeļu klasēm; tas var nebūt piemērots instalācijām, kurās izmanto daudzdzīslu savienojošos kabeļus vai vadītāju izmērus ārpus AWG 26/1–22/1. Ja ir nepieciešams pastāvīgs, rūpnīcā hermetizēts iekšējais savienotājs vai cita aizsardzības pakāpe, apsveriet alternatīvus produktus, kas īpaši paredzēti šīm vajadzībām.

Galvenās specifikācijas

• Kabeļu kategoriju saderība: Cat6, Cat6a, Cat7 (piemērots ar Cat7A)
• Vadītāja tips: cietvads, AWG 26/1 līdz AWG 22/1
• Kabeļa padeve: vienpusēja vai divpusēja ieeja
• Ekranējums: pilnībā ekranēts metāla korpuss ar pastāvīgu 360° ekranējuma savienojumu
• Aizsardzības klase: IP67, kad uzlikta termiski sarūkošā caurule
• Atbalsta kabeļa koplietošanu: viena 8 vadu sadalīšana divos 4 vadu posmos (nepieciešamas kabeļu saites)
• Atbilstība standartiem: E klase saskaņā ar ISO/IEC 11801 Ed.2.2:2011-06 kombinācijā ar saderīgiem kabeļiem un savienotājiem
• Ieejas strāva: 0,5 A

Kā lietot

Sagatavojiet Cat6/6a/7 cietvadus, noņemot apvalku un sakārtojot atsevišķos vadus atbilstoši nepieciešamajai pāru shēmai. Ievietojiet sagatavotos cietvadus paplašinātāja kontaktos, nodrošinot pareizu pāru izvietojumu. Uzlieciet komplektā iekļautās vai ieteicamās kabeļu saites kabeļu koplietošanas konfigurācijām, ja sadalāt 8 vadu kabeli divās 4 vadu izejās. Nostipriniet ekranējumu pie pastāvīgā 360° savienojuma un ieslēdziet stiepes samazināšanas mehānismu. Uzbīdiet īpašo termiski sarūkošo cauruli pāri samontētajam savienojumam un karsējiet, kā norādīts, lai panāktu IP67 blīvējumu. Pēc instalācijas pārbaudiet nepārtrauktību un signāla kvalitāti.

Kas jāņem vērā pirms pirkuma

• Nepieciešamais kabeļa tips: izmantojiet cietvada Cat6, Cat6a vai Cat7 kabeļus AWG 26/1–22/1 diapazonā
• Vai jums ir nepieciešama kabeļu sadalīšanas funkcionalitāte un vieta, lai uzliktu kabeļu saites
• Vides aizsardzības vajadzības — IP67 aizsardzība ir atkarīga no pareizas termiski sarūkošās caurules uzlikšanas
• Saderība ar esošajiem savienotājiem un atbilstības prasībām E klases instalācijām
• Maksimālās ieejas strāvas prasība 0,5 A

Rekomendācijas

Lai nodrošinātu uzticamu darbību, izmantojiet kvalitatīvus cietvada ekranētus kabeļus, pārliecinieties, ka ekranējuma savienojums ir nepārtraukts ar pastāvīgo 360° kontaktu, un ievērojiet pareizas termiski sarūkošās caurules sildīšanas procedūras, lai sasniegtu IP67 novērtējumu. Pēc instalācijas pārbaudiet savienojumu, lai apstiprinātu signāla integritāti un atbilstību jūsu tīkla klases prasībām.
