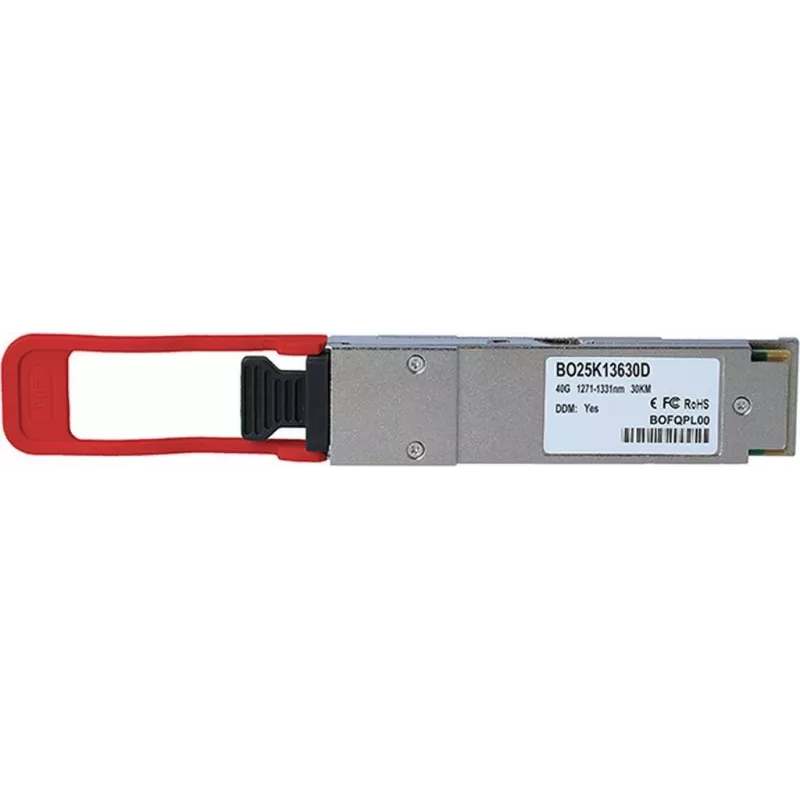

Tīkla QSFP raiduztvērējs BlueOptics BO25K13630D 40GBASE-ER4L 30 km

BlueOptics BO25K13630D ir QSFP tīkla raiduztvērējs, kas realizē 40GBASE-ER4L savienojumus pa vienmoda optisko šķiedru attālumiem līdz 30 km. Modulis nodrošina četru viļņu garumu 40 Gbps optisko savienojamību karsti pieslēdzamā QSFP formas faktorā, kas ir piemērots ātrdarbīgiem datu centru starpsavienojumiem, apkopošanas slāņiem un metropoles optisko šķiedru posmiem. Tas izmanto liela attāluma optiku, kas izstrādāta, lai saglabātu signāla integritāti garos vienmoda optisko šķiedru posmos, vienlaikus saglabājot saderību ar standarta 40G Ethernet aprīkojumu no slēdžiem, maršrutētājiem un optiskajiem multipleksoriem.

Priekšrocības

Raiduztvērējs atbalsta liela attāluma 40G pārraidi pa vienmoda optisko šķiedru līdz 30 km, nodrošinot pagarinātus savienojuma attālumus bez starpposma reģenerācijas. Tā QSFP karsti pieslēdzamais formas faktors vienkāršo uzstādīšanu un nomaiņu aktīvajos statīvos. Četru viļņu garumu arhitektūra nodrošina četras paralēlas 10 Gbps līnijas, kas apkopotas līdz 40 Gbps, kas palīdz saglabāt saderību ar esošajām 10G optiskajām infrastruktūrām un vienkāršo migrācijas ceļus. Modulis ir izstrādāts stabilai optiskajai veiktspējai un savietojamībai ar standarta 40G Ethernet portiem.

Galvenās specifikācijas

• Formas faktors: QSFP (karsti pieslēdzams)
• Standarts: 40GBASE-ER4L
• Optiskās šķiedras tips: vienmoda optiskā šķiedra (SMF)
• Maksimālais sasniedzamības attālums: līdz 30 km pa SMF
• Datu pārraides ātrums: apkopotais 40 Gbps (4 × 10 Gbps līnijas)
• Viļņa garums: četru viļņu garumu optiskā arhitektūra

Kā lietot

Ievietojiet QSFP raiduztvērēju saderīgā QSFP portā slēdžā, maršrutētājā vai optiskajā ierīcē, kamēr resursdatora sistēma ir ieslēgta saskaņā ar aprīkojuma ražotāja karstās pieslēgšanas vadlīnijām. Pievienojiet vienmoda optisko šķiedru patch kabeļus ar atbilstošiem savienotājiem un pārliecinieties par pareizu polaritāti. Pārbaudiet savienojuma statusu un signāla parametrus, izmantojot resursdatora ierīces pārvaldības saskarni; ļaujiet īsu stabilizācijas laiku, lai optiskais savienojums sasniegtu nominālos parametrus. Ja nepieciešams, skatiet slēdža vai maršrutētāja dokumentāciju par SFP/QSFP portu konfigurācijām un līniju kartēšanu 40GBASE-ER4L darbībai.

Ieteikumi

Izmantojiet vienmoda optisko šķiedru, kas paredzēta liela attāluma pārraidei, un uzturiet savienotājus tīrus, lai samazinātu ievades zudumus. Pārbaudiet optiskās šķiedras vājinājumu un gala līdz galam zudumu budžetus 30 km savienojumiem un izvēlieties atbilstošu optiskās šķiedras maršrutēšanu, lai izvairītos no pārmērīgiem liekumiem. Pārliecinieties par programmaparatūras un raiduztvērēja savietojamību ar resursdatora aprīkojumu un ievērojiet ESD piesardzības pasākumus, rīkojoties ar moduli.
