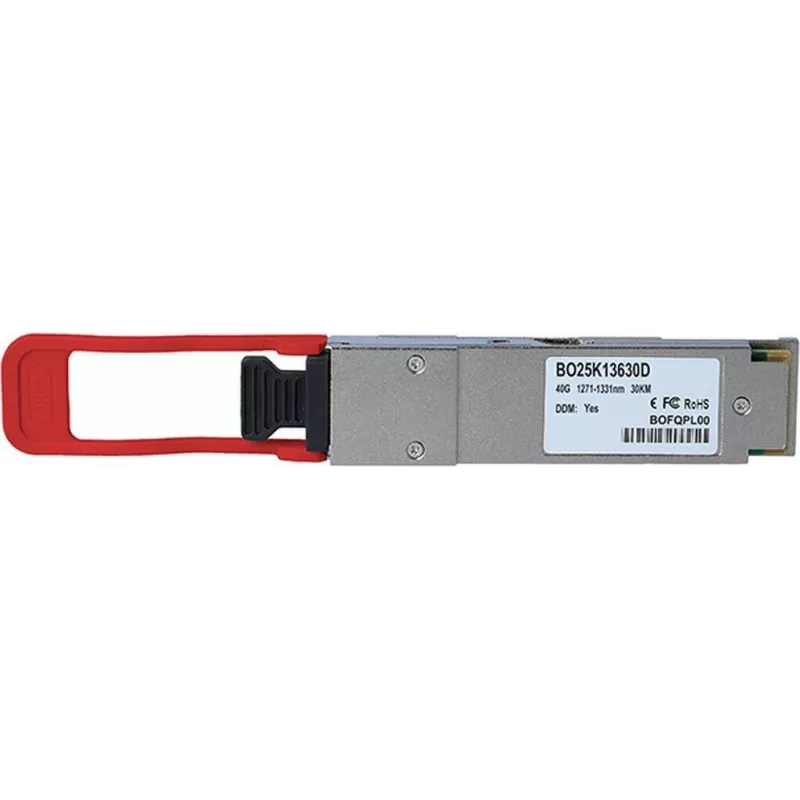

Tīkla QSFP raiduztvērējs BlueOptics BO25K13630D 40GBASE-ER4L 40 Gbps 1310 nm 30 km

BlueOptics BO25K13630D ir QSFP tīkla raiduztvērējs, kas izstrādāts, lai atbilstu 40GBASE-ER4L specifikācijai tālsatiksmes optiskajām saitēm. Darbojoties ar viļņa garumu 1310 nm, modulis nodrošina 40 Gbps kopējo joslas platumu pa vienmoda šķiedru līdz pat 30 km attālumam. Raiduztvērējs izmanto karstās pieslēgšanas QSFP formas faktoru, kas vienkāršo uzstādīšanu un nomaiņu komutatoros, maršrutētājos un optiskajās iekārtās, ko izmanto datu centru augšupsaitēs, metro un mobilo sakaru tīklos.

Priekšrocības

Raiduztvērējs atbalsta 40GBASE-ER4L standarta veiktspēju uzticamai tālsatiksmes pārraidei, piedāvājot paredzamus signāla raksturlielumus pie 1310 nm un paplašinātu sasniedzamību līdz 30 km pa vienmoda šķiedru. Tā QSFP karstās pieslēgšanas formas faktors nodrošina ievietošanu un izņemšanu bez instrumentiem, samazinot dīkstāves laiku jaunināšanas vai nomaiņas laikā. Modulis ir piemērots augsta blīvuma iekārtām, pateicoties tā kompaktajai konstrukcijai, un nodrošina četru 10 G joslu apvienošanu vienā 40 G saitē, nodrošinot saderību ar infrastruktūru, kas izmanto paralēlo optiku vai joslu apvienošanu.

Piemērots

• Datu centru augšupsaites un mugurkaula-lapu starpsavienojumi, kam nepieciešamas tālsatiksmes saites
• Metro un reģionālie optiskie tīkli, kas savieno vietas līdz 30 km attālumā
• Mobilo sakaru piekļuve un apvienošana, kur tiek izmantota 40 Gbps caurlaidspēja un vienmoda šķiedra
• Iekārtu jaunināšana un karstās nomaiņas raiduztvērēja nomaiņa komutatoros un maršrutētājos

Galvenās specifikācijas

• Formas faktors: QSFP (karstās pieslēgšanas)
• Standarts: 40GBASE-ER4L
• Kopējais datu pārraides ātrums: 40 Gbps
• Darba viļņa garums: 1310 nm
• Maksimālais saites attālums: līdz 30 km pa vienmoda šķiedru
• Pārraides vide: vienmoda optiskā šķiedra
• Joslu konfigurācija: 4 joslas, apvienotas līdz 40 G

Kā lietot

Pirms uzstādīšanas pārbaudiet, vai mērķa ierīce atbalsta QSFP raiduztvērējus un 40GBASE-ER4L specifikāciju. Turiet raiduztvērēju aiz korpusa un nepieskarieties optiskajām saskarnēm; turiet putekļu vāciņus uzliktus līdz savienošanai. Ievietojiet moduli saderīgajā QSFP slotā, līdz tas nofiksējas; pievienojiet vienmoda šķiedras kabeļus ar atbilstošiem savienotājiem optiskajām pieslēgvietām. Pēc ievietošanas pārbaudiet saites saskaņošanu un pareizus signāla līmeņus, izmantojot resursdatora iekārtas pārvaldības saskarni vai uzraudzības rīkus. Lai izņemtu, atvienojiet attiecīgo portu, ja to pieprasa resursdators, atbloķējiet moduli un velciet to taisni ārā aiz korpusa.

Ieteikumi

Izmantojiet vienmoda šķiedru ar pareiziem savienotāju veidiem un tīrām gala virsmām, lai sasniegtu norādīto 30 km sasniedzamību. Darbojieties ražotāja ieteiktajā temperatūras un jaudas diapazonā, kā arī veiciet optiskās jaudas un BER pārbaudes sākotnējās izvietošanas laikā un pēc jebkādiem būtiskiem kabeļu darbiem. Glabājiet rezerves putekļu vāciņus un uzglabājiet neizmantotos raiduztvērējus antistatiskā iepakojumā, lai aizsargātu optiskās virsmas un elektroniskos komponentus.
