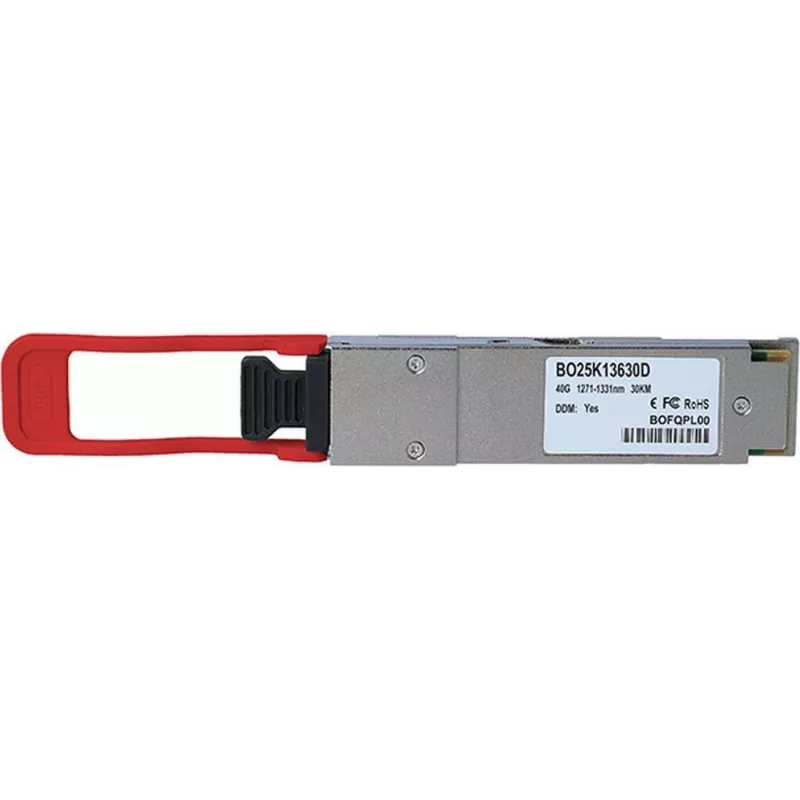

Tīkla QSFP raiduztvērējs BlueOptics BO25K13630D 40GBASE-ER4L 40 Gbps 30 km

BlueOptics BO25K13630D ir QSFP raiduztvērēja modulis, kas izstrādāts 40GBASE-ER4L optiskajiem savienojumiem, nodrošinot četru līniju kopējo caurlaidspēju 40 Gbps ar vienu QSFP saskarni un sasniedzot attālumu līdz 30 km. Paredzēts tālsatiksmes savienojumiem, šis modulis atbalsta ātrdarbīgus Ethernet un optiskā transporta lietojumus datu centros, metro tīklos un universitātes pilsētiņu starpsavienojumos. Raiduztvērējs izmanto vairāku līniju optiku, lai pārveidotu elektriskos signālus optiskajos un otrādi, nodrošinot augsta blīvuma augšupsaites un šķērssavienojumus ar kompaktu formas faktoru.

Priekšrocības

Modulis nodrošina paplašinātu sasniedzamību līdz 30 km pa vienmoda šķiedru, ļaujot izveidot tālsatiksmes Ethernet savienojumus bez starpposma reģenerācijas. Tā QSFP formas faktors atbalsta četras līnijas ar 10 Gbps ekvivalentu signalizāciju, apvienotu līdz 40 Gbps, ļaujot vienkārši integrēt QSFP saderīgos slēdžos un maršrutētājos. Raiduztvērējs ir piemērots augsta blīvuma instalācijām, pateicoties tā kompaktajam izmēram un standartizētajām elektriskajām un optiskajām saskarnēm, kā arī tas atbalsta karstās pieslēgšanas darbību apkopes elastībai.

Piemērots

• Datu centru augšupsaitēm un mugurkaula-lapu starpsavienojumiem, kur nepieciešami tālsatiksmes savienojumi
• Metro un universitātes pilsētiņu optiskajiem savienojumiem attālumos līdz 30 km
• 40 Gbps Ethernet un optiskā transporta izvietošanai
• Augsta blīvuma slēdžu un maršrutētāju pieslēgvietās, kur tiek atbalstīti QSFP moduļi

Galvenās specifikācijas

• Formas faktors: QSFP (Quad Small Form-factor Pluggable)
• Datu pārraides ātrums: 40 Gbps kopējais (4 līnijas)
• Protokols: 40GBASE-ER4L Ethernet
• Maksimālā sasniedzamība: līdz 30 km pa vienmoda šķiedru
• Optiskā saskarne: četru līniju vienmoda šķiedra
• Tipisks lietojums: tālsatiksmes optiskie savienojumi datu centriem un metro tīkliem

Kā lietot

Uzstādiet BlueOptics QSFP raiduztvērēju saderīgā QSFP pieslēgvietā slēdzī vai maršrutētājā, līdz tas stingri nofiksējas un moduļa fiksators aizveras. Pievienojiet atbilstošu vienmoda šķiedras kabeļu, kas terminēts moduļa optiskajai saskarnei, ievērojot aprīkojuma ražotāja pieslēgvietu marķējumu un šķiedras polaritātes norādījumus. Pārbaudiet savienojuma statusu, izmantojot tīkla ierīces saskarnes LED vai pārvaldības konsoli, un pārliecinieties, ka ierīce veic sarunas ar 40 Gbps, kā paredzēts. Lai izņemtu, atslēdziet pieslēgvietu, ja to pieprasa resursdatora ierīce, atlaidiet moduļa fiksatoru un izvelciet raiduztvērēju taisni ārā, lai nesabojātu korpusu vai šķiedras savienotājus.

Ieteikumi

Izmantojiet sertificētu vienmoda šķiedru ar rūpīgu savienotāju tīrīšanu pirms ievietošanas. Pārliecinieties, ka resursdatora aprīkojums atbalsta 40GBASE-ER4L un QSFP moduļus, un pārbaudiet raiduztvērēja saderības sarakstus, ja tie pieejami. Uzturiet apkārtējos apstākļus moduļa norādītajā darba temperatūras diapazonā un izvairieties no šķiedras liekšanas, pārsniedzot ieteiktos rādiusus, lai saglabātu savienojuma veiktspēju lielos attālumos.
