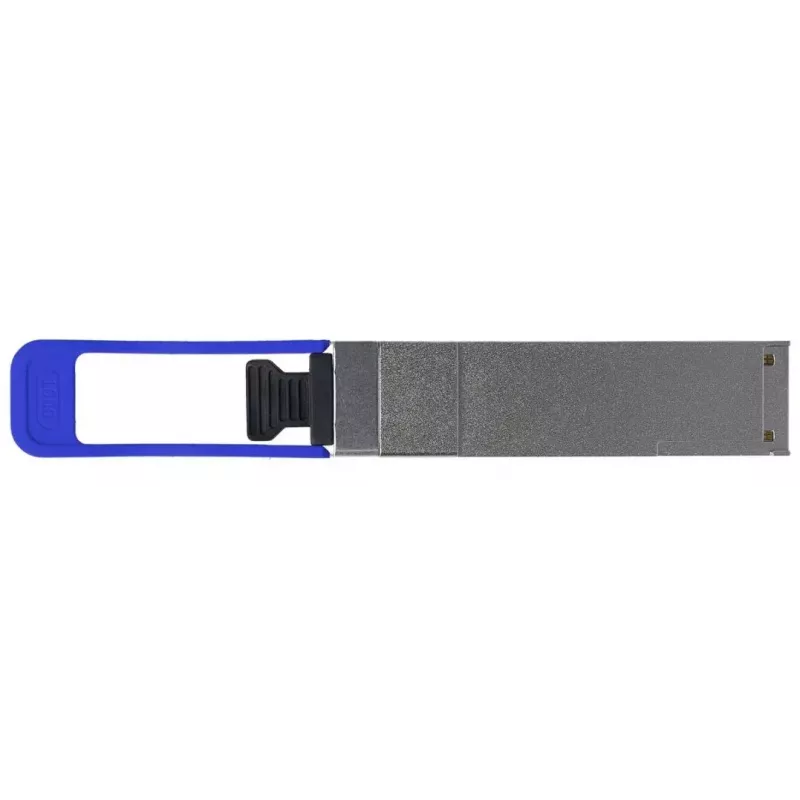

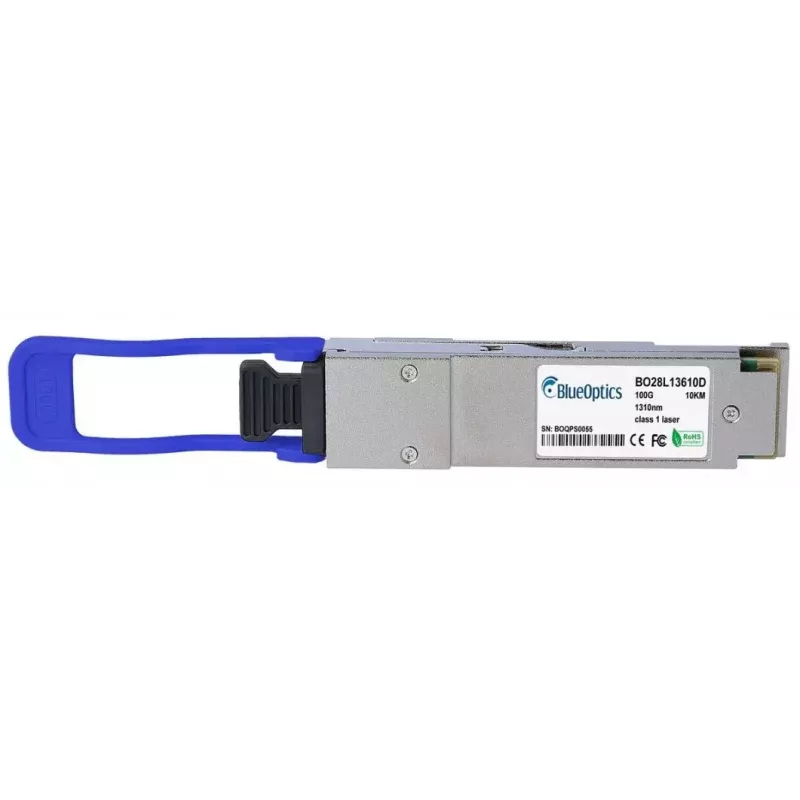

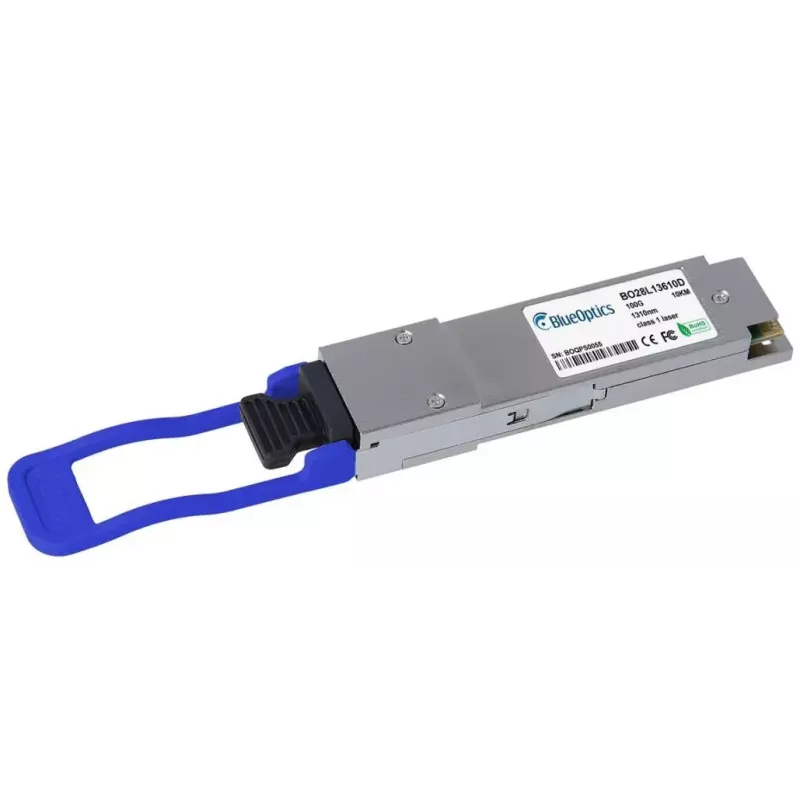

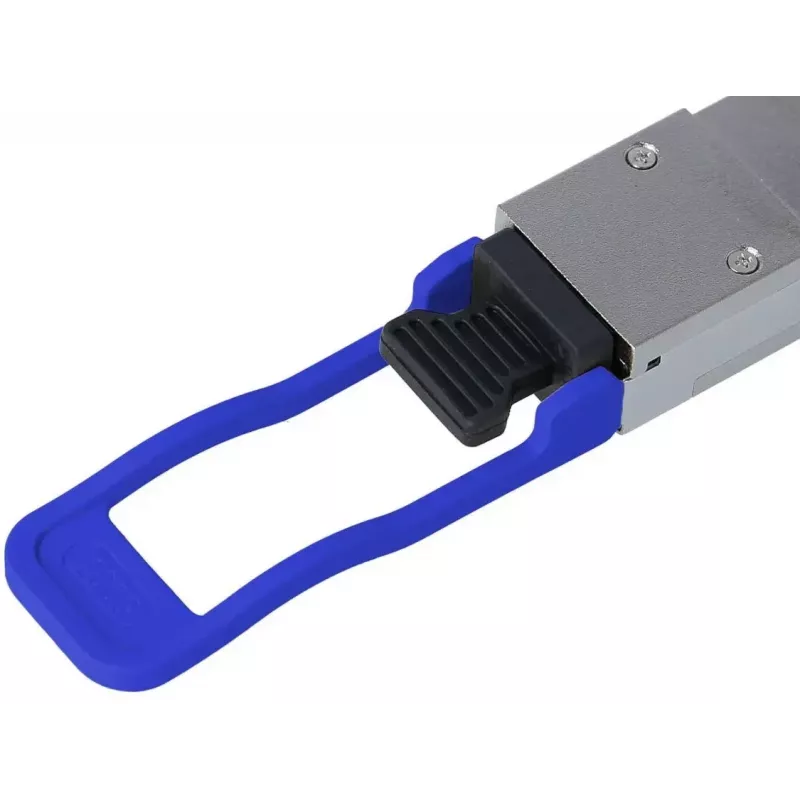

Tīkla raiduztvērēja modulis BlueOptics PAN-QSFP28-100GBASE-LR4-BO QSFP28 10000 m

BlueOptics PAN-QSFP28-100GBASE-LR4-BO ir QSFP28 optiskās šķiedras raiduztvērēja modulis, kas paredzēts 100G datu pārraidei lielos attālumos pa vienmoda šķiedru. Tas izmanto LC duplekso savienotāju un alumīnija korpusu, apvienojot kompaktu formas faktoru un mazu svaru (0,04 kg), lai to uzstādītu saderīgos QSFP28 portos. Modulis atbalsta maksimālo pārraides attālumu 10000 m un ievēro vispārpieņemtās MSA QSFP28 saskarnes konvencijas, lai nodrošinātu fizisku savietojamību ar ierīcēm, kas pieņem QSFP28 100GBASE-LR4 raiduztvērējus.

Priekšrocības

Modulis nodrošina augstas joslas platuma 100G savienojumus mazā QSFP28 formas faktorā un ir paredzēts liela attāluma savienojumiem, izmantojot vienmoda šķiedru un LC dupleksos savienojumus. Tā alumīnija korpuss nodrošina mehānisku aizsardzību un siltumvadītspēju plauktu un korpusu vidē, savukārt vieglā konstrukcija atvieglo apiešanos un uzstādīšanu. Raiduztvērējs ietver raidītāja un uztvērēja kanālus, kas piemēroti uz CWDM balstītai 100GBASE-LR4 signalizācijai līdz 10 km.

Piemērots

• 100G augšupsaites starp komutatoriem un maršrutētājiem pa vienmoda šķiedru
• Datu centru starpsavienojumi un universitātes pilsētiņas maģistrāles savienojumi līdz 10 km
• Ātrgaitas savienojumi glabāšanas sistēmām, slodzes balansētājiem un tīkla ierīcēm ar QSFP28 portiem

Galvenās specifikācijas

• Saskarnes veids: QSFP28
• Datu pārraides ātrums: 100 Gbps (100GBASE-LR4 lietojums)
• Savienotājs: LC duplekss
• Šķiedras veids: vienmoda šķiedra (SMF)
• Maksimālais savienojuma garums: 10000 m (10 km)
• Korpusa materiāls: alumīnijs
• Svars: 0,04 kg

Kā lietot

Uzstādiet raiduztvērēju saderīgā QSFP28 portā, līdz tas droši nofiksējas, un pievienojiet LC dupleksās vienmoda šķiedras ielāpu vadus moduļa portiem, ievērojot pareizo raidīšanas/uztveršanas orientāciju. Pārliecinieties, ka resursdatora ierīce atbalsta 100GBASE-LR4 QSFP28 raiduztvērējus un ka nepieciešamie programmatūras vai aparātprogrammatūras iestatījumi ļauj modulim darboties. Pēc ievietošanas pārbaudiet savienojuma statusu un, ja pieejams, pārraugiet optiskos parametrus, izmantojot resursdatora sistēmas diagnostikas saskarni.

Ieteikumi

Izmantojiet vienmoda LC dupleksos ielāpu vadus un kvalitatīvus ielāpu paneļus, lai sasniegtu norādīto 10 km darbības rādiusu. Apstipriniet resursdatora saderību ar QSFP28 100GBASE-LR4 moduļiem un iespējojiet digitālo diagnostisko uzraudzību resursdatora sistēmā, ja nepieciešami attālināti optisko parametru rādījumi. Turiet raiduztvērēju aiz malām un, kad tas netiek izmantots, turiet aizsargvāciņus uz savienotājiem, lai izvairītos no piesārņojuma.
