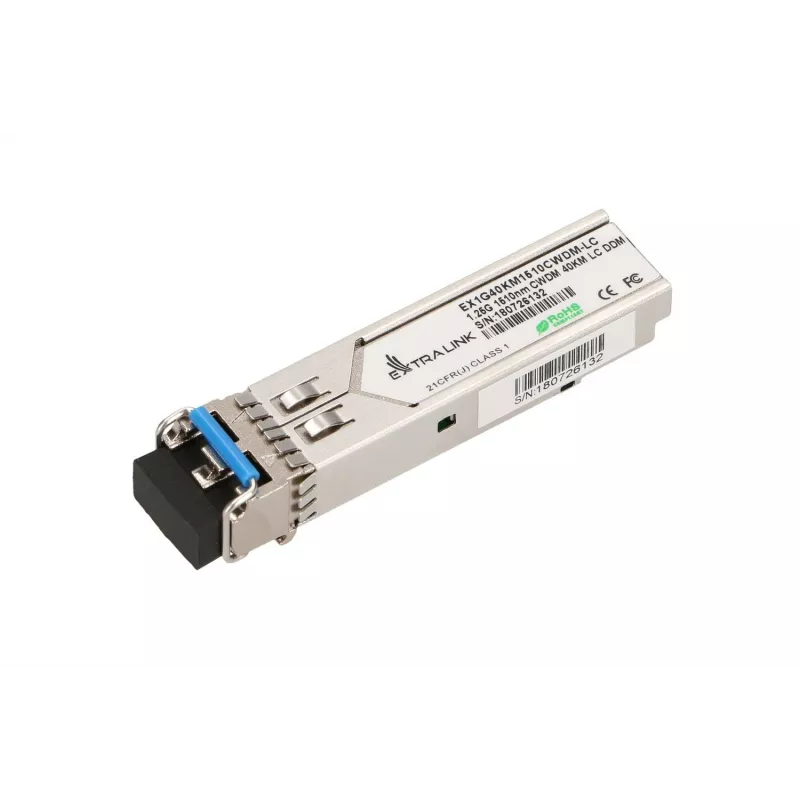

Tīkla raiduztvērēja modulis Extralink EX.13599 SFP optiskās šķiedras 1250 Mbit/s 1510 nm nerūsējošais tērauds

Extralink EX.13599 ir CWDM SFP optiskās šķiedras raiduztvērējs, kas paredzēts vienmoda līnijām ar datu pārraides ātrumu 1,25 Gbps, izmantojot 1510 nm viļņa garumu. Iebūvēts metāla nerūsējošā tērauda korpusā, šis kompaktais SFP modulis nodrošina karsti maināmu LC saskarni un atbalsta optiskos savienojumus līdz 40 km attālumam (tipiski CWDM vienmoda līnijām). Tas ir paredzēts integrēšanai tīkla iekārtās ar SFP slotiem, lai paplašinātu optiskās šķiedras savienojamību, nemainot esošo aparatūru.

Priekšrocības

Šis Extralink SFP modulis piedāvā uzticamu vienmoda optiskās šķiedras saskarni ar 1,25 Gbps ātrumu, kompaktu metāla korpusu uzlabotai izturībai un siltuma izkliedēšanai. CWDM 1510 nm viļņa garums ļauj to izmantot viļņgarumdales multipleksēšanas tīklos, un LC savienotājs nodrošina standarta, plaši atbalstītu optiskās šķiedras saskarni. Moduļa formas faktors ir saderīgs ar izplatītiem SFP portiem un atbalsta karsto nomaiņu, lai samazinātu tīkla dīkstāvi.

Piemērots

• Vienmoda optiskās šķiedras līnijām, kur nepieciešams 1,25 Gbps datu pārraides ātrums
• Garāka attāluma punkts-punkts savienojumiem (līdz aptuveni 40 km, atkarībā no līnijas budžeta)
• CWDM izvietojumiem, kur nepieciešams 1510 nm kanāls
• Tīkla komutatoriem, maršrutētājiem un multivides pārveidotājiem ar SFP portiem

Kad tas var nebūt piemērots

Šis modulis nav piemērots daudzmodu optiskās šķiedras tīkliem vai īsa attāluma lietojumiem, kas izmanto daudzmodu optiku. Tas var būt arī nesaderīgs ar ierīcēm, kas ierobežo SFP pārdevēju vai programmaparatūru – pirms iegādes pārbaudiet ierīču saderības sarakstus. Datu pārraides ātrumiem, kas lielāki par 1,25 Gbps, vai citiem viļņa garumiem izvēlieties moduli, kas atbilst šīm prasībām.

Galvenās specifikācijas

• Tips: CWDM SFP optiskās šķiedras raiduztvērējs
• Datu pārraides ātrums: 1,25 Gbps
• Viļņa garums: 1510 nm
• Optiskās šķiedras tips: Vienmoda
• Maksimālais sasniedzamais attālums: līdz 40 km (tipiski, atkarīgs no līnijas budžeta)
• Savienotājs: LC
• Korpuss: Metāls, nerūsējošā tērauda krāsa
• Karstā nomaiņa: Jā
• Digitālā optiskā uzraudzība (DOM): Atbalstīta

Kā lietot

Ievietojiet SFP moduli saderīgā SFP slotā savā komutatorā, maršrutētājā vai multivides pārveidotājā, līdz tas nofiksējas vietā. Pievienojiet LC vienmoda savienotājkabeli modulim un attālinātajai ierīcei. Pēc uzstādīšanas pārbaudiet līnijas statusu un, ja pieejams, pārraugiet optiskos parametrus, izmantojot ierīces pārvaldības saskarni ar DOM palīdzību. Lai izņemtu, atlaidiet moduļa fiksatoru un izvelciet to taisni ārā. Rīkojieties ar optiskajiem portiem un raiduztvērēju uzmanīgi, lai izvairītos no piesārņojuma – lietojiet putekļu vāciņus, kad tas nav pievienots.

Kas jāņem vērā pirms iegādes

• Apstipriniet, vai jūsu tīkla ierīce atbalsta 1,25 Gbps SFP moduļus un ļauj izmantot trešo pušu raiduztvērējus
• Pārliecinieties, vai jūsu līnijā tiek izmantota vienmoda optiskā šķiedra un LC savienotāji
• Pārbaudiet nepieciešamo līnijas attālumu un optisko budžetu, lai apstiprinātu, ka 40 km sasniedzamība ir pietiekama
• Pārbaudiet, vai 1510 nm CWDM viļņa garums iekļaujas jūsu esošajā viļņa garuma plānā

Ieteikumi

Lai nodrošinātu uzticamu darbību, uzstādiet Extralink SFP izslēgtā stāvoklī vai apkopes logā, ja jūsu ierīce to prasa, uzturiet savienotājus tīrus un pārraugiet DOM rādījumus, lai nodrošinātu, ka signāla līmeņi paliek pieņemamās robežās. Vienmēr saskaņojiet optiskās šķiedras tipu, savienotāju un viļņa garumu, jaucot raiduztvērējus.
