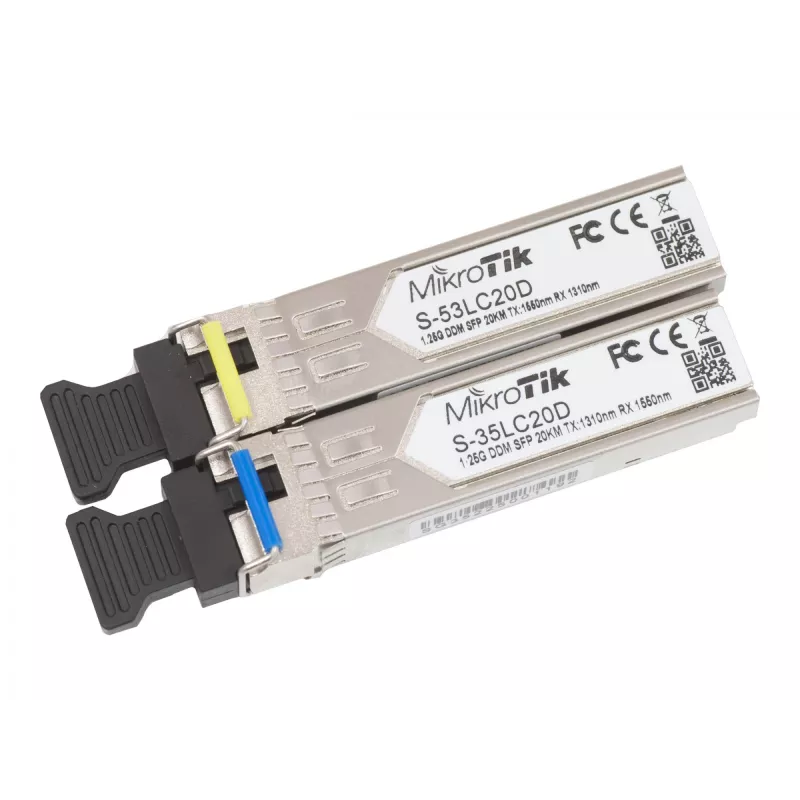

Tīkla raiduztvērēja modulis Mikrotik S-3553LC20D

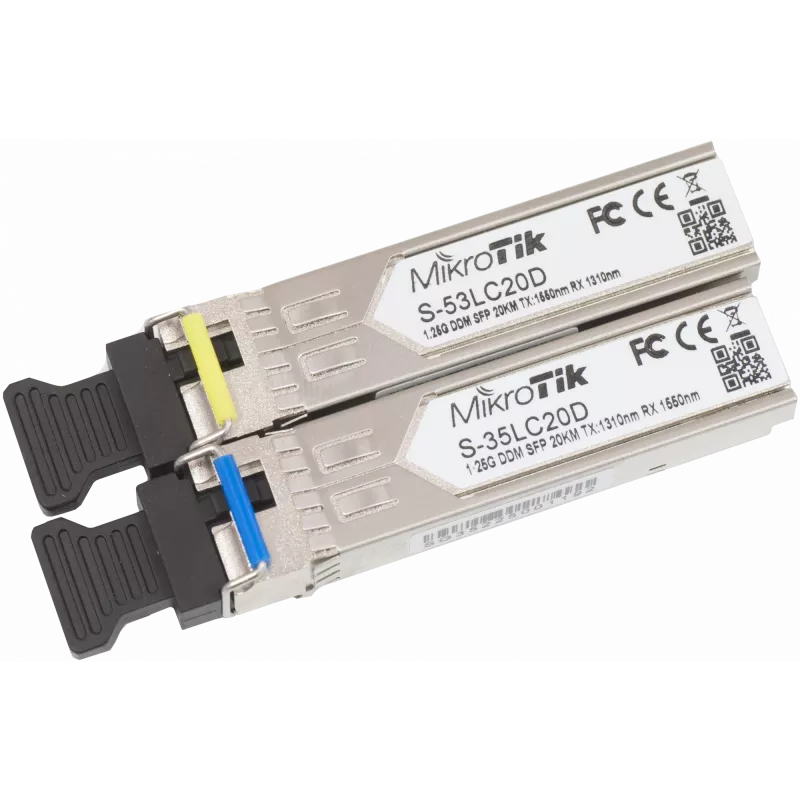

S-35/53LC20D ir 1,25G vienmoda optisko SFP raiduztvērēju pāris ar LC savienotājiem saitēm līdz 20 km un DDM atbalstu. S-35LC20D raida pie 1310 nm un uztver pie 1550 nm, kamēr S-53LC20D raida pie 1550 nm un uztver pie 1310 nm. Šie moduļi ir saderīgi ar MikroTik ierīcēm, piemēram, RB260GS, RB2011LS, RB2011LS-IN, RB2011UAS-IN, RB2011UAS-RM, RB2011UAS-2HnD, RB2011UAS-2HnD-IN un CCR1036-12G-4S, un tie darbojas arī ar SFP iekārtām, kas nav MikroTik.

Priekšrocības

Moduļi nodrošina standartizētu SFP saskarni ar maksimālo datu pārraides ātrumu 1250 Mbit/s un LC šķiedru savienotājiem vienmoda šķiedru saitēm līdz 20 km. Abi raiduztvērēji atbalsta digitālo diagnostikas uzraudzību (DDM) optisko parametru reāllaika stāvoklim. Papildinošie viļņu garumi (1310/1550 nm) ļauj izmantot divvirzienu šķiedru saitēs pa vienu šķiedras dzīslu.

Piemērots

• Tālsatiksmes vienmoda šķiedru savienojumiem līdz 20 km
• MikroTik maršrutētājiem un slēdžiem, kas norādīti kā saderīgi (RB260GS, RB2011 sērija, CCR1036-12G-4S)
• Savstarpēji savienojamiem posmiem ar SFP ierīcēm, kas nav MikroTik
• BDM/uzraudzības konfigurācijām, kurām nepieciešams DDM atbalsts

Galvenās specifikācijas

• Formas faktors: SFP
• Datu pārraides ātrums: 1,25 Gbit/s (1250 Mbit/s)
• Šķiedras tips: Vienmoda
• Savienotājs: LC
• Viļņu garumi: S-35LC20D T1310 nm / R1550 nm; S-53LC20D T1550 nm / R1310 nm
• Maksimālais saites attālums: 20 km
• DDM: Atbalstīts
• Ražotāja MPN: S-3553LC20D

Lietošana

Ievietojiet katru SFP raiduztvērēju saderīgā slēdža vai maršrutētāja SFP slotā, līdz tas nofiksējas. Pievienojiet vienmoda LC šķiedru kabeļus LC pieslēgvietām, ievērojot raidīšanas/uztveršanas orientāciju divvirzienu pārim (S-35LC20D pret S-53LC20D). Pārliecinieties, ka pievienotās ierīces ir ieslēgtas un konfigurētas izmantot 1,25G SFP pieslēgvietas; moduļi automātiski vienosies par atbilstošo saiti. Izmantojiet ierīces pārvaldības saskarni, lai pārbaudītu saites stāvokli un DDM rādījumus, ja tie pieejami.

Ieteikumi

Rīkojieties ar optiskajām saskarnēm uzmanīgi: turiet putekļu vāciņus līdz uzstādīšanai, izvairieties no šķiedras locīšanas zem minimālā liekuma rādiusa un pārbaudiet saderību ar jūsu iekārtas programmaparatūru. Divvirzienu saitēm savienojiet S-35LC20D un S-53LC20D viena un tā paša šķiedras kabeļa pretējos galos, lai nodrošinātu pareizu viļņu garumu maršrutēšanu.
