Tīkla savienojuma kārba Goobay CAT 6/CAT 6A/CAT 7

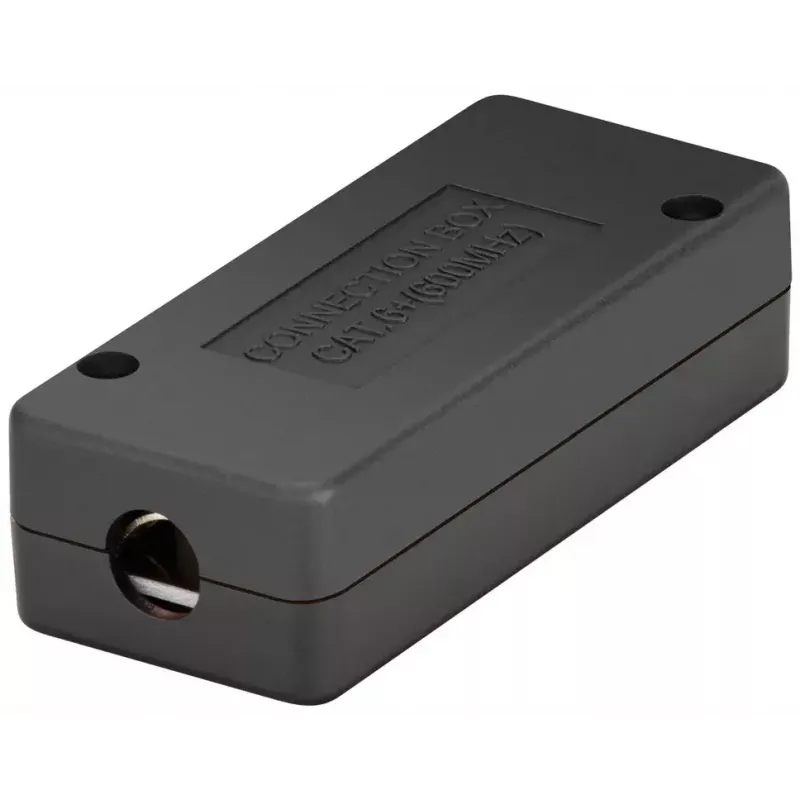

Goobay tīkla savienojuma kārba ir kompakta sadales kārba, kas paredzēta divu ekranētu Ethernet kabeļu savienošanai un terminēšanai, izmantojot instrumentu neprasojošu IDC montāžu. Tā atbalsta CAT 6, CAT 6A un CAT 7 standartus ar STP (ekranēta vītā pāra) savienotājiem, un tai ir izturīgs melns korpuss, kas piemērots tīkla instalācijas un savienošanas darbiem.

Priekšrocības

Izturīgais korpuss nodrošina ilgu kalpošanas laiku, savukārt IDC terminēšanas sloksne ļauj ātri, bez instrumentiem savienot divus Ethernet instalācijas kabeļus. Saderīga ar CAT 6, CAT 6A un CAT 7 standartiem un aprīkota ar sievišķā tipa STP savienotājiem, kārba atbilst RoHS un CE prasībām un tai ir kompakti izmēri (37 × 83,7 × 23 mm) ērtai integrācijai strukturētās kabeļu sistēmās.

Piemērota

• Divu ekranētu Ethernet instalācijas kabeļu (STP) savienošanai
• Nelielām tīkla sadales vietām un kabeļu punktveida terminēšanai
• Horizontāliem kabeļu posmiem, kur nepieciešama CAT 6 / CAT 6A / CAT 7 veiktspēja

Galvenās specifikācijas

• Standarti: CAT 6, CAT 6A, CAT 7
• Savienotāja tips: STP sievišķais

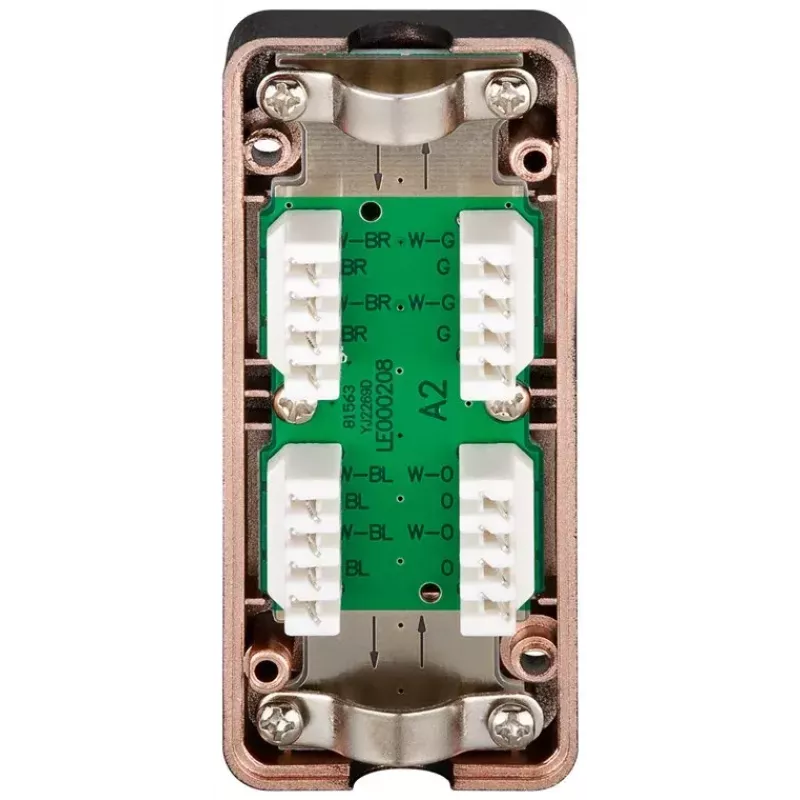

• Terminēšana: Instrumentu neprasojoša IDC sloksne 2× Ethernet kabeļiem
• Korpusa krāsa: Melna
• Izmēri: 37 mm (Platums) × 83,7 mm (Dziļums) × 23 mm (Augstums)
• Atbilstība: RoHS, CE

Lietošanas instrukcija

Sagatavojiet divus ekranētos Ethernet instalācijas kabeļus, noņemot to ārējo apvalku un atsedzot vītos pārus saskaņā ar kabeļa ražotāja norādījumiem. Ievietojiet katru kabeli IDC terminēšanas pozīcijās un piespiediet IDC sloksni, lai nostiprinātu vadus bez instrumentiem. Pārliecinieties, ka ekranējums ir pareizi savienots, lai saglabātu STP veiktspēju, pēc tam aizveriet vai piestipriniet savienojuma kārbu vēlamajā vietā kabeļu infrastruktūrā.

Ieteikumi

Lai nodrošinātu optimālu STP veiktspēju, uzturiet pareizu kabeļu ekrānu sazemējumu un izvairieties no ekranētu kabeļu vadīšanas stipru elektromagnētisko avotu tuvumā. Pirms terminēšanas pārbaudiet kabeļa kategoriju un pāru izvietojumu, lai nodrošinātu tīkla veiktspēju, kas atbilst CAT 6 / CAT 6A / CAT 7 standartiem.
