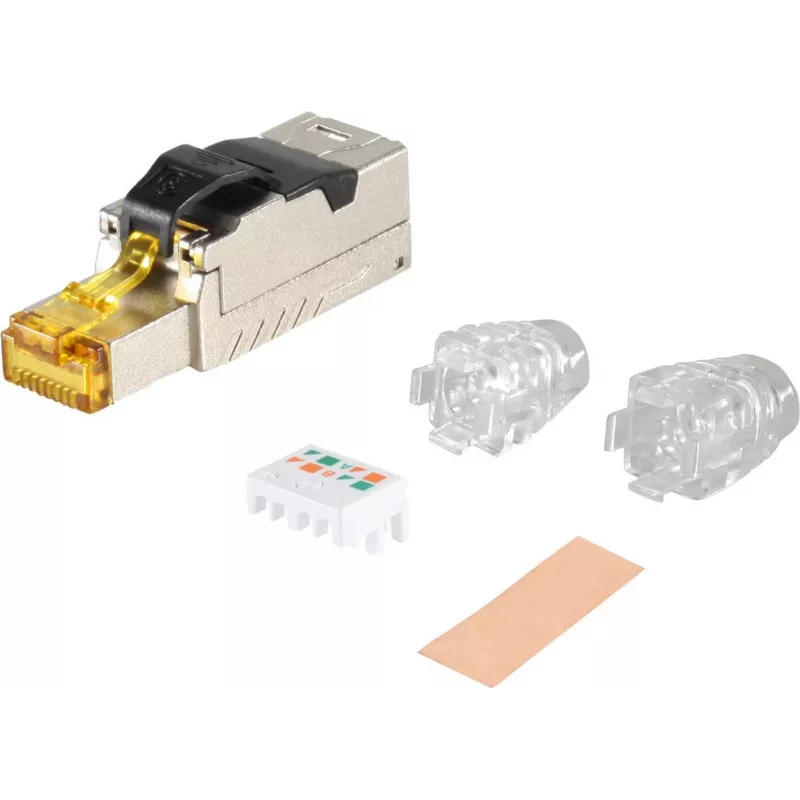

Tīkla savienotājs helos RJ-45 M ekranēts Cat 8.1 ātrdarbīgiem Ethernet savienojumiem

Ekranēts helos RJ-45 M tīkla savienotājs, paredzēts Cat 8.1 kabeļu sistēmām un ātrdarbīgiem Ethernet savienojumiem. RJ-45 spraudņa saskarne nodrošina ekranētu savienojumu, kas atbilst Cat 8.1 instalāciju elektriskajām un mehāniskajām prasībām. Šis savienotājs ir paredzēts izmantošanai vietās, kur nepieciešama aizsardzība pret elektromagnētiskajiem traucējumiem (EMI) un uzticama augstfrekvences signāla pārraide, piemēram, datu centros, serveru telpās un rūpnieciskos tīkla vidē.

Priekšrocības

Savienotājs nodrošina pilnu ekranējumu, lai saglabātu signāla integritāti vidē ar ievērojamu elektrisko troksni. Tā konstrukcija atbalsta Cat 8.1 kabeļu sistēmu veiktspējas raksturlielumus frekvencēm un datu pārraides ātrumiem, ko nosaka kategorija, nodrošinot saderību ar ekranētām vītā pāra sistēmām. RJ-45 spraudņa formas faktors ļauj vienkārši terminēt ielāpu vadus vai fiksētos kabeļus un nodrošina mehāniski drošu savienojumu ar standarta RJ-45 ligzdām.

Piemērots

• Cat 8.1 ekranētu ielāpu vadu terminēšanai
• Fiksētajiem kabeļiem datu centros un serveru telpās
• Rūpnieciskām Ethernet instalācijām, kur nepieciešama EMI aizsardzība
• Ātrdarbīgiem LAN savienojumiem un mugurkaula savienojumiem

Galvenās specifikācijas

• Savienotāja tips: RJ-45 spraudnis
• Ekranējums: pilnībā ekranēts EMI samazināšanai
• Kategorijas saderība: Cat 8.1 (ekranētas vītā pāra sistēmas)
• Paredzētais lietojums: augstfrekvences, augsta datu pārraides ātruma Ethernet savienojumi
• Mehāniskā saskarne: standarta RJ-45 savienojuma izmēri

Kā lietot

Sagatavojiet ekranēto Cat 8.1 kabeli saskaņā ar ražotāja terminēšanas vadlīnijām, saglabājot pareizu drenāžas vada un folijas/pīnes nepārtrauktību. Noņemiet ārējo apvalku, lai atklātu ekrānu un vītos pārus, nesabojājot vadus. Novietojiet kabeli tā, lai ekrāns saskartos ar savienotāja korpusu, ievietojiet pārus norādītajos kontaktos un pabeidziet terminēšanu ar ieteicamo presēšanas vai montāžas rīku. Pārbaudiet ekrāna nepārtrauktību un veiciet elektriskos testus, piemēram, sertifikāciju vai savienojuma testēšanu, lai apstiprinātu veiktspēju.

Ieteikumi

Izmantojiet atbilstošas ekranēšanas terminēšanas metodes un sertificētus rīkus, uzstādot šo savienotāju. Nodrošiniet, ka kabeļa un savienotāja ekranējums ir elektriski savienots ar sistēmas zemējumu, lai sasniegtu paredzēto EMI aizsardzību un Cat 8.1 veiktspēju.
