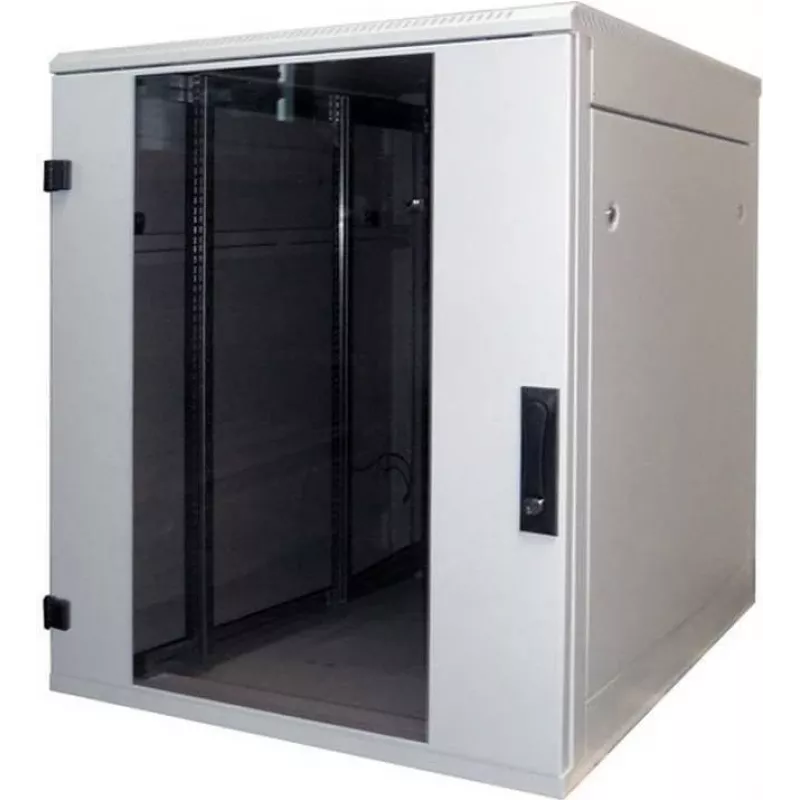

Tīkla skapis Triton RMA RMA-18-A86-CAX-N1 18U 48,3 cm (19 collas) plauktā montējams serveru skapis

Metināts uz grīdas novietojams sadales skapis ar noņemamiem sānu un aizmugures paneļiem, IP20, kravnesība 800 kg Jaunās paaudzes N1 RMA brīvi stāvošo sadales kārbu sērija izmanto inovatīvus elementus rāmja konstrukcijā, kas nodrošina lielāku kravnesību 800 kg apmērā visiem izmēriem, vienlaikus saglabājot konstrukcijas izturību. Augsta konstrukcijas stabilitāte RMA ir izturīga metināta konstrukcija. Augstā darba kvalitāte un jaunākās tehnoloģijas nodrošina lielisku skapja izskatu. Divviru durvis ir aprīkotas ar iespraužamām eņģēm. Elastīga durvju atvēršana Eņģu sistēma ļauj durvis atvērt gandrīz par 180°. Durvis var viegli noņemt un durvju eņģes var mainīt. Triton sviras rokturi Mēs ražojam paši savus pagriežamos sviras rokturus brīvi stāvošajiem sadalītājiem. Nomainot plastmasas moduli (nav iekļauts piederumu komplektā), var izmantot arī puscilindrisku bloķēšanas cilindru (papildpiederums). Patents: PUV 2013-27443 Regulējamas vertikālās bloķēšanas sliedes Vertikālās 19" rastra sliedes ir bezpakāpju regulējamas korpusa dziļumā. Tas atvieglo komponentu uzstādīšanu un kabeļu pārvaldību. Noņemami sānu un aizmugures paneļi RMA ir metināts rāmis un noņemami sānu paneļi. Tāpat kā aizmugures panelis, tie ir piestiprināti pie rāmja ar vienādām atslēgām kā standartā. Īpašas durvis ventilācijas blokiem Īpašas pilnmetāla durvis RAx-CH-X0x-X3 ventilācijas bloku uzstādīšanai var pasūtīt šim sadalītāja tipam. Vairāk informācijas atrodama sadaļā Aktīvā ventilācija. Izlaužamie paneļi Kabeļu ievadi sadalītāja aizmugurējā daļā ir aprīkoti ar izlaužamām aizklājošām plāksnēm. Tos var noblīvēt pret putekļiem, izmantojot birstes sloksni. Plastmasas rāmis aizsargā kabeļus no bojājumiem (abi ir iekļauti piederumu komplektā). Atvere ventilācijas blokam Lielā atvere ar izlaužamu paneli ļauj Triton ventilatora paneli uzstādīt un noņemt no ārpuses bez skrūvēm. Riteņi, izlīdzinošās kājas, cokols Sadalītāju var uzstādīt uz izlīdzinošajām kājām (daļa no piederumu komplekta), izmantojot papildaprīkojumu cokoliem, riteņiem vai lieljaudas riteņiem ar atbalsta rāmi pēc vajadzības. Aizmugures panelis Noņemamajiem sānu un aizmugures paneļiem ir tādas pašas vienādas atslēgas kā priekšējām durvīm standartā. Ventilācijas spraugas rāmī RMA sadalītājiem ir ventilācijas spraugas rāmī dzesējošā gaisa padevei uzstādītajiem komponentiem. Dzesēšanu var atbalstīt, uzstādot ventilācijas bloku. Zemējums Visas noņemamās daļas ir savstarpēji savienotas un iezemētas atbilstoši attiecīgo standartu prasībām. Flex rāmis (attiecas uz 800 mm platiem sadalītājiem) Sistēma ļauj uzstādīt regulējamas vertikālās montāžas sliedes ar 19", 21" un 23" atstarpi atkarībā no izmantotās tehnoloģijas. Centrālais vertikālo montāžas sliežu pāris Sadales dēļiem ar dziļumu virs 800 mm mēs standartā piegādājam trešo vertikālo montāžas sliežu pāri, kas netraucē dziļāku komponentu uzstādīšanai, pateicoties to atvērtajam profilam. Īsākus komponentus var piestiprināt pie centrālajām vertikālēm, izmantojot dažāda veida balstus (papildpiederumi). Grozāms rāmis 800 mm platos RMA un RZA sadalītājus var aprīkot ar grozāmu rāmi ar kravnesību 150 kg. Maksimālais uzstādīšanas dziļums 19" piederumiem ir 330 mm. 19" uz grīdas stāvošs sadalītājs ar IP20 aizsardzības pakāpi Sadalītājā ietilpst 4 (6 sadalītājiem dziļākiem par 800 mm) regulējamas vertikālās fiksējošās sliedes komponentu uzstādīšanai. Sadalītāja konstrukcija: metināta tērauda konstrukcija ar noņemamām sienām, vienvērtnes vai divvērtņu durvis no pilnmetāla, perforētas (80 % un 86 % gaisa caurlaidība) vai stikla durvju versijas ar 4 mm biezu rūdīto stiklu. Tās var montēt sadalītāja priekšpusē vai aizmugurē. Atsevišķu durvju maksimālā pieļaujamā kravnesība ir 20 kg. Minimālais uzklājuma biezums ir 65 µm. Šie skapji ir paredzēti datu un telekomunikāciju sistēmu un to sadales sistēmu uzstādīšanai. Sadales rāmis un visas noņemamās daļas (sānu un aizmugures paneļi, durvis, ...) ir savienotas ar zemējuma kabeļiem, kuriem jābūt pareizi nostiprinātiem un pievienotiem visā korpusa kalpošanas laikā. Sadales dēļa pamatnē ir M8 skrūve kā galvenais zemējuma punkts. Kabeļu ievadi ar izlaužamiem vākiem atrodas augšpusē un apakšpusē. Ieteicamā maksimālā statiskā slodze sadalītājam ir 800 kg, izmantojot izlīdzinošās kājas vai cokolu. Materiāls: 4 mm rūdīts drošības stikls, dziļvilkta tērauda loksne, plastmasas daļas, montāžas materiāls.

• Dziļums: 600 mm
• Ieteicamā maksimālā slodze: 800 kg
• Muitas tarifa numurs: 8538100090
• Noņemami sānu paneļi: Jā
• Noņemams aizmugures panelis: Jā
• Krāsa: Pelēka (RAL7035)
• Demontējams: Nē
• Augstums (ārpusē): 900 mm
• Iepakojuma augstums: 0,900 m
• Iepakojuma tilpums: 0,4320 m³
• Priekšējās durvis: Stikla durvis ar kreiso eņģi
• Priekšējo durvju bloķēšana: Vienpunkta bloķēšana, drošības slēdzene
• Labais sānu panelis: Pilnmetāla, ar divām drošības slēdzenēm
• Kreisais sānu panelis: Pilnmetāla, ar divām drošības slēdzenēm
• Aizmugures panelis/durvis: Pilnmetāla aizmugures panelis, ar divām drošības slēdzenēm
• Aizmugures durvju bloķēšana: Drošības slēdzene aizmugures panelim
• Durvju platums: 697 mm
• Ražotāja Nr.: RMA-18-A86-CAX-N1
• EAN svītrkods: 8595105192610
• Iepakojuma garums: 0,600 m
• Ražotāja informācija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkta piezīme: Skapja augstums norādīts bez piederumu komplektā iekļautajām izlīdzinošajām kājām. Ja šīs kājas ir uzmontētas, skapja uzstādīšanas izmērs palielinās par 24 līdz 35 mm.
• Maksimālais vertikālo sliežu attālums: 484 mm
• Izcelsmes valsts: Čehijas Republika
• Piedāvājumā: Nē
• Stipri samazināts: Nē
• Svars: 61,130 kg
• Iepakojuma platums: 0,800 m
• Zīmols: Tritón
• Augstuma vienība: 18U
• Aizsardzības klase: IP20
• Platums: 800 mm
• Durvju augstums: 814 mm

Lietošanas pamācība

Novietojiet skapi uz līdzenas virsmas un nodrošiniet pietiekamu atstarpi piekļuvei no priekšpuses un aizmugures. Uzstādiet 19" plauktu aprīkojumu, izmantojot vertikālās montāžas sliedes un atbilstošas plauktu skrūves vai būra uzgriežņus; regulējiet sliežu dziļumu, ja skapī ir regulējamas sliedes, lai atbilstu ierīces dziļumam 48,3 cm izmantojamajā telpā. Izvadiet strāvas un tīkla kabeļus caur pieejamajiem kabeļu ievadiem, nostipriniet kabeļus ar saitēm vai kabeļu pārvaldības piederumiem un pārbaudiet gaisa plūsmu un atstarpi ap uzstādītajām ierīcēm. Drošības nolūkos pievienojiet zemējumu saskaņā ar vietējiem noteikumiem un ievērojiet ražotāja norādījumus smagām ierīcēm, ja nepieciešams, izmantojot papildu balstus.

Ieteikumi

Drošai darbībai uzstādiet ierīces, sākot no apakšas, lai labāk sadalītu svaru, uzturiet brīvus gaisa plūsmas ceļus un nostipriniet smago aprīkojumu ar atbilstošu montāžas aparatūru. Izmantojiet kabeļu pārvaldības piederumus, lai novērstu spriedzi pieslēgvietās un uzturētu gaisa plūsmu netraucētu. Ja nepieciešama papildu dzesēšana vai strāvas sadale, izvēlieties saderīgus 19" PDU vai ventilatora moduļus, kas iederas 18U skapja dziļumā.
