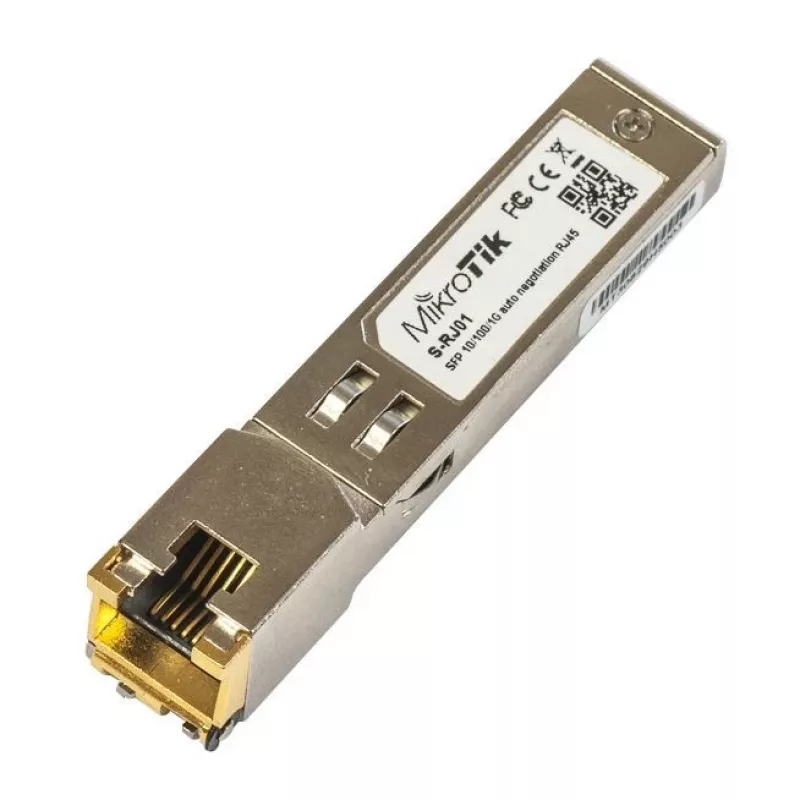

Tīkla slēdža modulis MikroTik S-RJ01 — 1× Gigabit Ethernet (RJ-45), 1000 Mbps, 1.25 Gbit/s datu pārraides ātrums, 0.1 km pārraide

S-RJ01 ir RJ45 SFP 10/100/1000M vara modulis, kas izstrādāts saderībai ar lielāko daļu Gigabit SFP portu slēdžos, maršrutētājos un citās tīkla ierīcēs. Modulis nodrošina kompaktu, karstās pieslēgšanas SFP formas faktoru ar standarta RJ-45 savienotāju un atbalsta līdz 1.25 Gb/s divvirzienu saites pa vara kabeļiem īsa attāluma Ethernet savienojumiem.

Priekšrocības

S-RJ01 piedāvā vienkāršu veidu, kā pievienot vara Ethernet savienojumu ierīcēm ar SFP slotiem, nemainot aparatūru. Tas atbalsta standarta 3.3V viena barošanas avota spriegumu, atbilst IEEE 802.3 un SFP MSA specifikācijām un ļauj piekļūt fiziskā slāņa IC, izmantojot 2 vadu seriālo kopni. Modulis atbilst RoHS prasībām un ir paredzēts paplašinātam korpusa temperatūras diapazonam, nodrošinot uzticamu darbību dažādās vidēs.

Galvenās specifikācijas

• Datu pārraides ātrums: līdz 1.25 Gb/s divvirzienu
• Vide: neekranēts vītais pāris (UTP), līdz 100 m
• Savienotājs: RJ-45
• Standarti: IEEE Std 802.3TM-2002, atbilst SFP MSA
• Barošanas avots: +3.3 V viena barošana
• Temperatūras diapazons (korpusam): 0°C līdz +85°C
• Formas faktors: Karstās pieslēgšanas SFP pēdas nospiedums
• Pārvaldība: piekļuve PHY, izmantojot 2 vadu seriālo kopni
• Vides aizsardzība: Atbilst RoHS

Lietošana

Ievietojiet S-RJ01 moduli saderīgā SFP portā tīkla ierīcē, līdz tas stingri nofiksējas; tas ir karstās pieslēgšanas modulis, tāpēc lielākajā daļā iekārtu nav nepieciešama izslēgšana. Pievienojiet RJ-45 UTP kabeli modulim un pārliecinieties, ka savienojuma indikatori vai ierīces diagnostika rāda aktīvu savienojumu. Konfigurējiet ierīces portu atbilstoši ātruma un dupleksa iestatījumiem; modulis veic sarunu par ātrumu līdz Gigabit pa vara kabeli. Pārvaldībai piekļūstiet fiziskā slāņa IC, izmantojot divu vadu seriālo interfeisu, ja to atbalsta resursdators.

Ieteikumi

Izmantojiet 5e kategorijas vai labāku UTP kabeli uzticamai Gigabit darbībai līdz 100 m, pārbaudiet saderību ar savas ierīces SFP portu un ievērojiet norādīto darba temperatūras diapazonu (0°C līdz +85°C), lai nodrošinātu stabilu veiktspēju.
