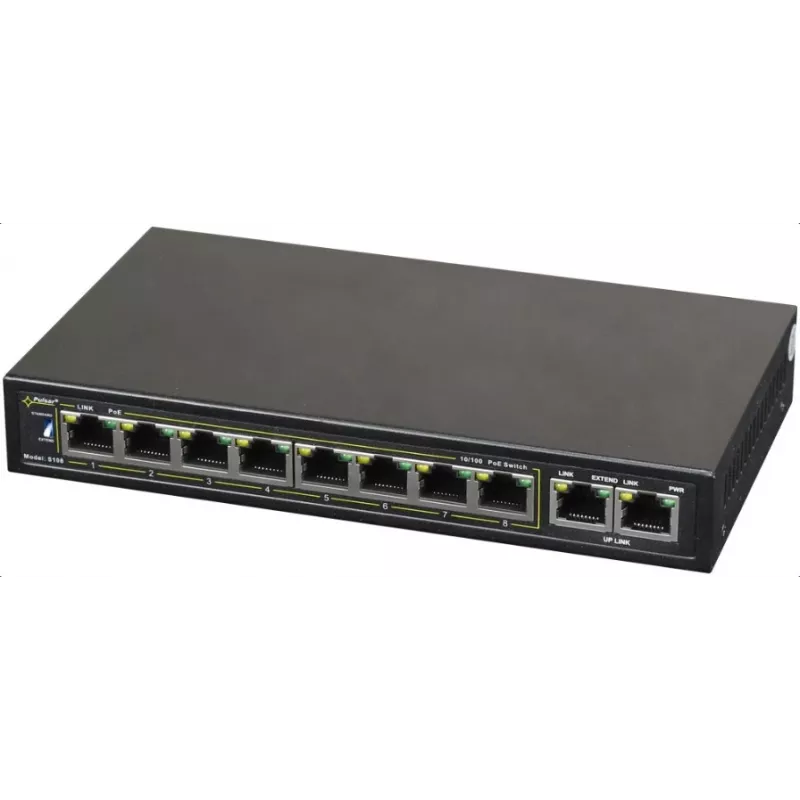

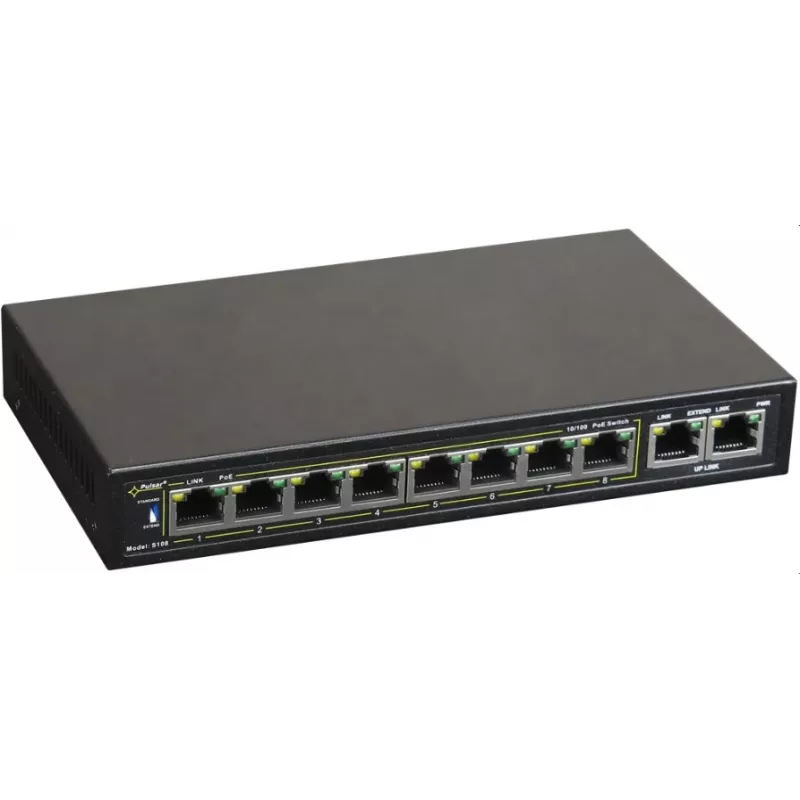

Tīkla slēdzis PULSAR S108 Fast Ethernet Power over Ethernet

PULSAR S108 Fast Ethernet Power over Ethernet tīkla slēdzis nodrošina 10 RJ-45 portus ar Fast Ethernet (10/100) veiktspēju un integrētu PoE atbalstu. Izstrādāts, lai piegādātu strāvu saderīgām ierīcēm, slēdzis atbalsta IEEE 802.3af un 802.3at standartus portos 1–8 ar automātisku PoE un PoE+ ierīču noteikšanu. Augšupsaites RJ-45 ports ļauj vienkārši pieslēgties citai tīkla ierīcei. Priekšējā paneļa gaismas diodes norāda saites, aktivitātes un PoE statusu ātrai diagnostikai. Slēdzis pieņem 52 V līdzstrāvas ieeju un ir montēts kompaktā melnā korpusā, kas piemērots statīviem vai novietošanai uz galda.

Priekšrocības

PULSAR S108 apvieno Ethernet komutāciju un PoE strāvas piegādi vienā ierīcē, samazinot kabeļu un uzstādīšanas sarežģītību IP ierīcēm. Atbilstība IEEE 802.3, 802.3u, 802.3x, 802.3af un 802.3at standartiem nodrošina savietojamību ar plašu tīkla aprīkojuma klāstu. MAC adrešu tabula ar 1000 ierakstiem atbalsta pamata datplūsmas pārsūtīšanu mazās un vidējās instalācijās, savukārt priekšējā paneļa gaismas diodes sniedz tūlītēju statusa atgriezenisko saiti. Integrētā PoE funkcija ļauj barot IP kameras, VoIP tālruņus un bezvadu piekļuves punktus bez atsevišķiem barošanas avotiem.

Piemērots

• IP kameru barošanai un pieslēgšanai novērošanas sistēmās
• VoIP tālruņu un mazo biroju telefonijas iekārtu barošanai
• Bezvadu piekļuves punktu un mazo Wi‑Fi izvietojumu pieslēgšanai
• Tīkla jaudas paplašināšanai mazos birojos vai mazumtirdzniecības vidē

Galvenās specifikācijas

• Portu skaits: 10 RJ-45 Fast Ethernet (10/100) porti
• PoE atbalsts: IEEE 802.3af un IEEE 802.3at portos 1–8 ar automātisku noteikšanu
• Augšupsaite: īpašs RJ-45 augšupsaites ports savienošanai ar citām tīkla ierīcēm
• MAC tabulas izmērs: 1000 ieraksti
• Tīkla standarti: IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3af, IEEE 802.3at
• Barošanas ieeja: DC 52 V
• Svars: 1,2 kg
• Krāsa: melna

Kā lietot

Novietojiet PULSAR S108 uz stabilas virsmas vai, ja piemērots, piestipriniet statīvā. Pievienojiet slēdzi tīklam, izmantojot augšupsaites RJ-45 portu, kas savienots ar augšupēju maršrutētāju vai slēdzi. Pievienojiet saderīgas PoE ierīces portiem 1–8; slēdzis automātiski noteiks un piegādās strāvu ierīcēm, kas atbilst IEEE 802.3af/at. Izmantojiet priekšējā paneļa gaismas diodes, lai pārbaudītu saites statusu un PoE aktivitāti. Pievienojiet ierīces bez PoE atlikušajiem portiem. Pirms ierīces ieslēgšanas pārliecinieties, ka 52 V līdzstrāvas barošanas adapteris ir droši pievienots un atbilst paredzamajai PoE slodzei.

Ieteikumi

Novietojiet slēdzi ventilējamā vietā un neaizsedziet ventilācijas atveres. Aprēķiniet kopējās pieslēgto ierīču PoE jaudas prasības, lai pārliecinātos, ka slēdzis un tā barošanas bloks spēj uzturēt slodzi. Novērošanas un VoIP izvietojumiem izmantojiet ekranētus vai labi novērtētus Ethernet kabeļus (CAT5e vai labākus) un pēc uzstādīšanas pārbaudiet savienojumus, lai apstiprinātu strāvas piegādi un tīkla savienojamību.
