Tīkla uztvērējs Dahua Technology LR1002-1EC-V3 10 100 Mbit/s Pelēks

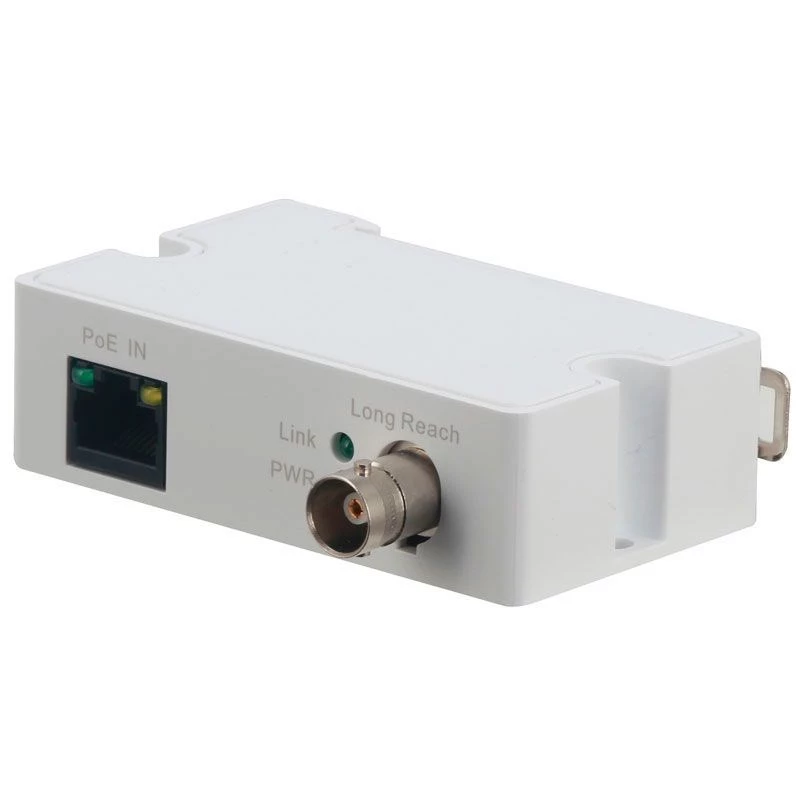

Dahua Technology LR1002-1EC-V3 tīkla uztvērējs nodrošina vadu datu pārraidi pa gariem koaksiāliem kabeļiem un standarta Ethernet kabeļiem. Tas atbalsta 10/100 Mbit/s Ethernet (10/100Base-T(X)) un ir saderīgs ar IEEE 802.3 un IEEE 802.3u standartiem. Kompaktais pelēkais bloks ietver vienu RJ45 10/100Mbps portu un vienu BNC savienotāju, un ir paredzēts datu un PoE barošanas piegādei pa koaksiālo kabeli attālumos līdz 400 m pie 100 Mbps un līdz 1000 m pie 10 Mbps. Fiziskie izmēri ir 79 × 52 × 23 mm un maksimālais enerģijas patēriņš ir 2 W.

Priekšrocības

LR1002-1EC-V3 apvieno Ethernet-koaksiālā pārveidošanu ar PoE atbalstu, lai nodrošinātu tīkla un barošanas pārraidi pa RG59 koaksiālo kabeli, ļaujot izvietot iekārtas tur, kur nepieciešami gari kabeļi. Tas atbalsta MDI/MDIX auto-pielāgošanu vienkāršotam savienojumam un nodrošina kompaktu, zemas jaudas risinājumu (2 W) ar vienu RJ45 portu un BNC saskarni, kas piemērota integrācijai ar novērošanas un tīkla ierīcēm.

Piemērots

• Tīkla savienojumu pagarināšanai pa RG59 koaksiālo kabeli videonovērošanai un mantotajiem kabeļiem
• Datu un PoE piegādei attālinātām tīkla ierīcēm, kur vītā pāra kabeļi nav praktiski izmantojami
• IP kameru vai tīkla uztvērēju integrēšanai attālumos līdz 1000 m (10 Mbps) vai 400 m (100 Mbps)

Galvenās specifikācijas

• Standarti: IEEE 802.3, IEEE 802.3u
• Datu pārraides ātrumi: 10/100 Mbit/s (10/100Base-T(X))
• Porti: 1 × RJ45 10/100Mbps, 1 × BNC
• Koaksiālais atbalsts: RG59 — līdz 400 m pie 100 Mbps, līdz 1000 m pie 10 Mbps
• PoE pa datu līniju pāriem (1, 2, 3, 6)
• MDI/MDIX auto-pielāgošanās
• Krāsa: pelēka
• Izmēri (P × D × A): 79 × 52 × 23 mm
• Enerģijas patēriņš: maks. 2 W
• Svars: 0.061 kg

Lietošana

Pievienojiet BNC savienotāju RG59 koaksiālā kabeļa posmam un RJ45 portu tīkla ierīcei. Nodrošiniet pareizu saderību PoE barošanas piegādei pa norādītajiem datu līniju pāriem (1, 2, 3, 6). Pārbaudiet savienojuma ātrumu pēc pieslēgšanas; garākos koaksiālos attālumos savienojums var pārslēgties uz 10 Mbps, lai saglabātu stabilitāti. Uzstādiet ierīci sausā, ventilējamā vietā un ievērojiet polaritāti un savienotāju kontaktu, lai novērstu signāla zudumus.

Ieteikumi

Izmantojiet labas kvalitātes RG59 koaksiālo kabeli un pārbaudiet kabeļa garumu un kvalitāti, plānojot uzstādīšanu; 100 Mbps darbībai saglabājiet koaksiālos posmus līdz 400 m. Stabilai PoE piegādei pārbaudiet pievienoto ierīču saderību un ievērojiet vietējos drošības un zemējuma noteikumus.
