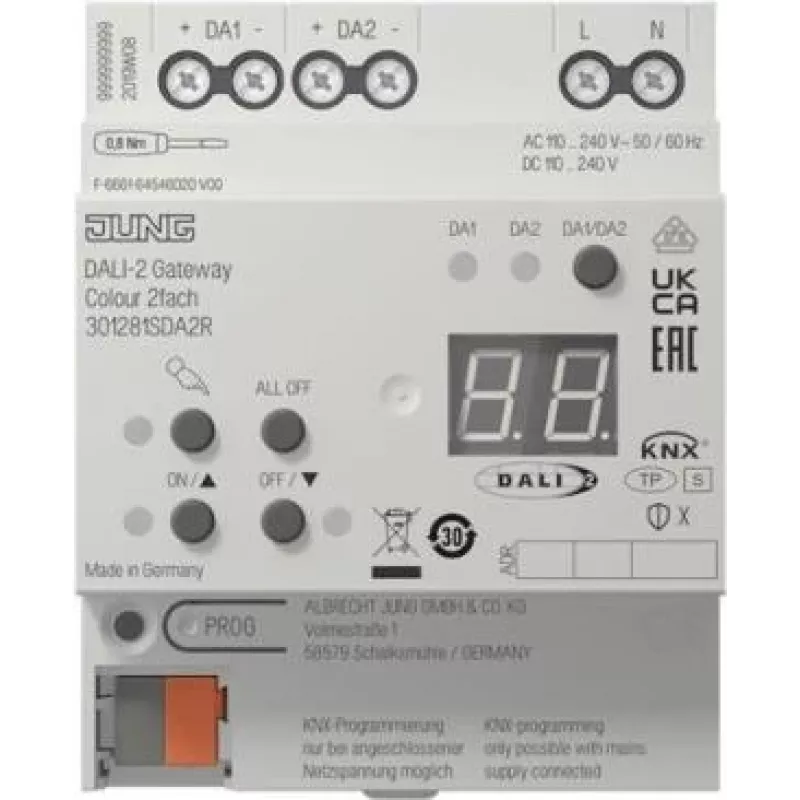

Tīkla vārteja Jung 30128 1S DA2 R KNX DALI-2 2‑kanālu krāsu vārteja

Tīkla vārteja Jung 30128 1S DA2 R KNX DALI-2 2‑kanālu krāsu vārteja savieno KNX ēku automatizāciju ar DALI-2 apgaismes ierīcēm, nodrošinot divus neatkarīgus DALI kanālus krāsu spējīgiem gaismekļiem un draiveriem. Tā nodrošina divvirzienu saziņu starp KNX kopni un pievienotajām DALI-2 ierīcēm, ļaujot uzraudzīt, kontrolēt un saņemt atgriezenisko saiti par krāsu iestatījumiem, ainām un ierīces statusu. Ierīce ir piemērota krāsu regulējamo gaismekļu integrēšanai KNX sistēmās komerciālās un dzīvojamās instalācijās, kur nepieciešama koordinēta krāsu kontrole un ainu pārvaldība.

Priekšrocības

Šī KNX uz DALI-2 tīkla vārteja atbalsta divus atsevišķus DALI kanālus neatkarīgai dažādu apgaismes grupu vai zonu kontrolei. Tā nodrošina divvirzienu atgriezenisko saiti, lai KNX varētu nolasīt ierīces statusu un krāsu parametrus no DALI-2 tīkla. Tīkla vārteja ļauj kontrolēt krāsas un atsaukt ainas DALI-2 krāsu spējīgiem gaismekļiem, vienlaikus saglabājot centralizētu kontroli, izmantojot KNX. Tās kompaktais moduļa dizains vienkāršo integrāciju standarta elektrības sadales skapjos un KNX projektos.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet tīkla vārteju instalācijas korpusā saskaņā ar elektrodrošības noteikumiem un pievienojiet KNX kopni un abus DALI-2 kanālus attiecīgajiem spailēm. Konfigurējiet grupas adreses, krāsu kontroles parametrus un ainu piešķires KNX inženierijas rīkā un nododiet ekspluatācijā pievienotās DALI-2 ierīces, lai atklātu adreses un iespējas. Izmantojiet KNX vizualizāciju vai vadības paneļus, lai nosūtītu krāsu komandas, atsauktu ainas un uzraudzītu ierīces statusu; tīkla vārteja pārtulkos un pārraidīs komandas un atgriezenisko saiti starp abām sistēmām.

Ieteikumi

Uzticamai darbībai veiciet DALI-2 ierīču nodošanu ekspluatācijā un pārbaudiet krāsu spējīgo draiveru saderību pirms KNX konfigurācijas pabeigšanas. Turiet DALI vadojumu atdalītu no augstsprieguma kabeļiem, ievērojiet ražotāja uzstādīšanas vadlīnijas un dokumentējiet grupu un ainu kartējumus KNX projektā turpmākai apkopei.
