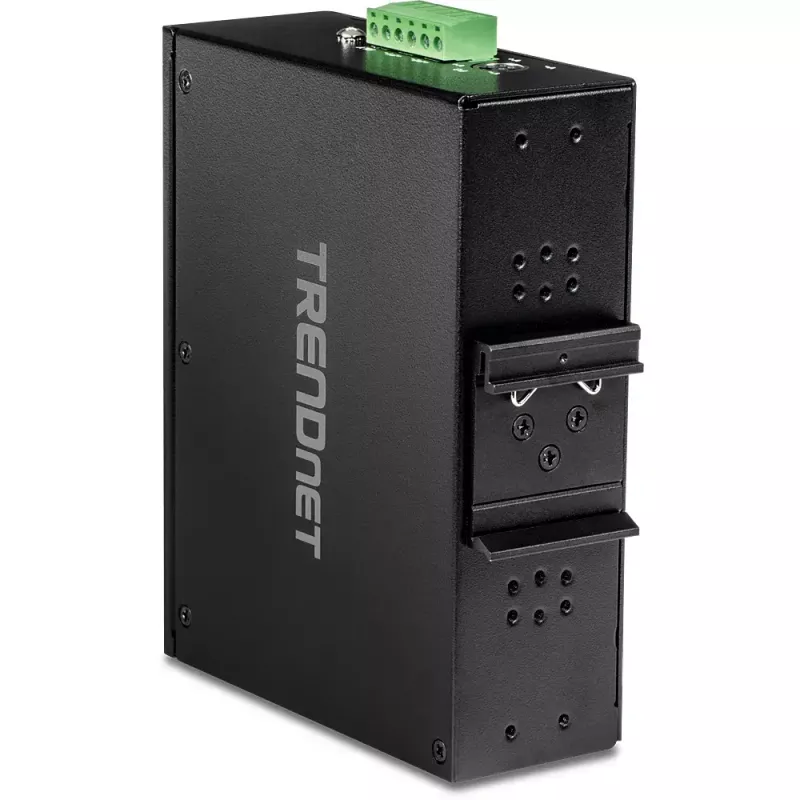

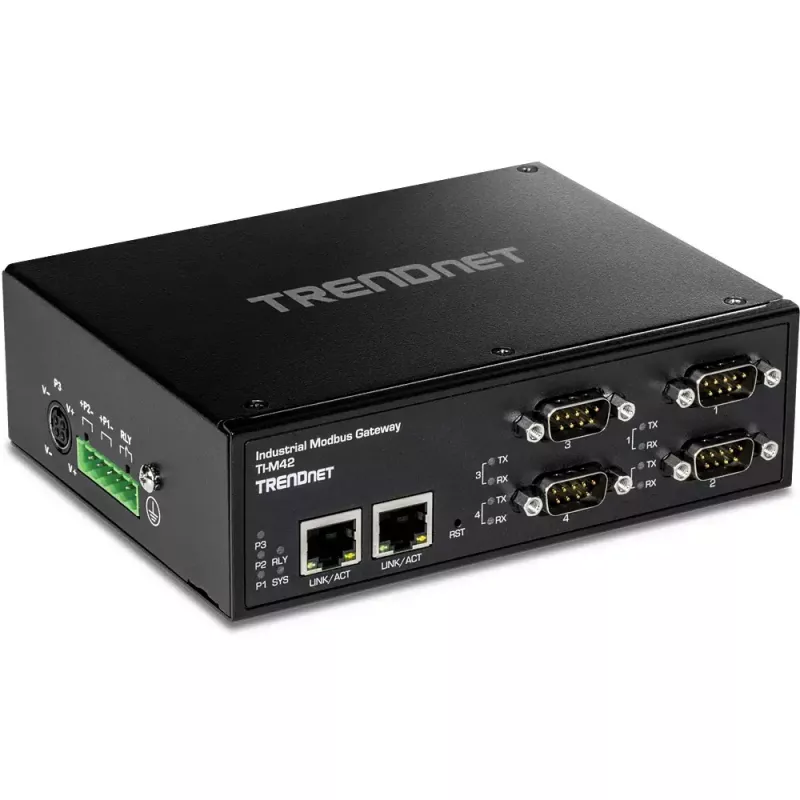

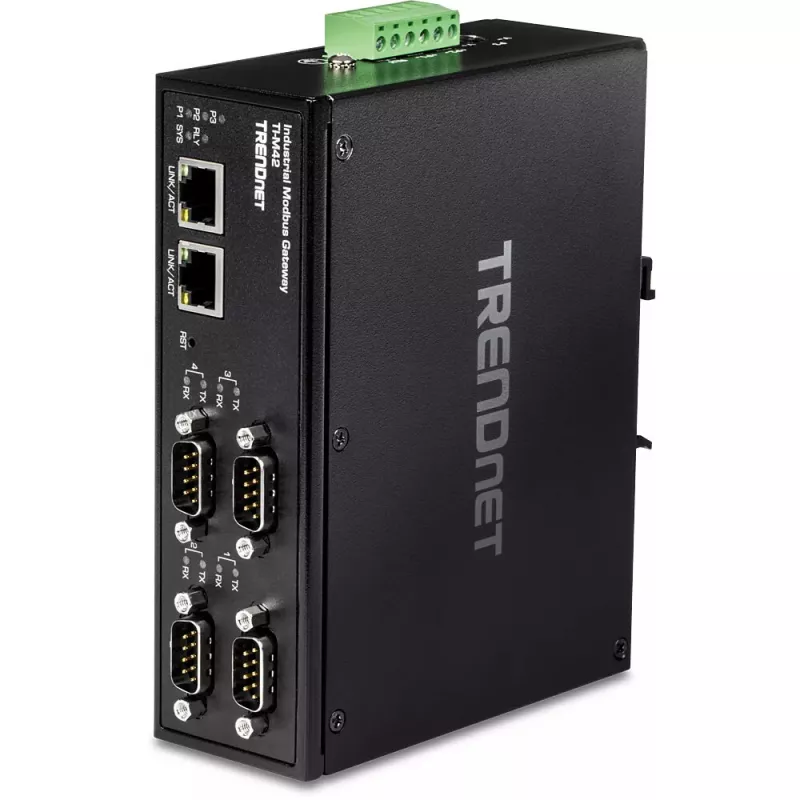

Tīkla vārteja/kontrolieris Trendnet TI-M42 10/100 Mbit/s Melns IP30

TRENDnet TI-M42 tīkla vārteja/kontrolieris ir rūpnieciska Modbus tīkla vārteja ar diviem 10/100 Mbit/s Ethernet portiem un četriem seriālajiem DB-9 portiem, kas atbalsta RS-232, RS-422 un RS-485 saskarnes. Ievietots kompaktā IP30 aizsardzības klases metāla korpusā (103,5 x 81,5 x 32 mm), TI-M42 nodrošina iespēju pieslēgt līdz pat četrām Modbus seriālajām ierīcēm Ethernet tīklam, izmantojot Cat5e kabeļus līdz 100 m attālumam katram Ethernet segmentam. Ierīce ir paredzēta nepārtrauktai darbībai ar zemu enerģijas patēriņu (maksimāli 3,84 W) un 48 V ieejas barošanu, padarot to piemērotu vietas ziņā ierobežotām rūpnieciskām instalācijām.

Priekšrocības

TI-M42 apvieno četrus seriālos portus un divus ātrus Ethernet portus nelielā izmērā, nodrošinot vienkāršu seriālo Modbus ierīču pārveidošanu par tīkla ierīcēm bez plašas pārvadojumu maiņas. Tā IP30 aizsardzības klases korpuss un konstrukcijas apsvērumi attiecībā uz vibrāciju, triecieniem, ESD/EMI un pārsprieguma aizsardzību samazina atteices risku rūpnieciskās vidēs. Plašs darba temperatūras diapazons paplašina izvietošanas iespējas iekštelpu un skarbu apstākļu lietojumos, saglabājot zemu enerģijas patēriņu.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Vairāku Modbus RTU/ASCII seriālo ierīču pieslēgšana Ethernet balstītai SCADA vai uzraudzības sistēmai
• Rūpnieciskās vadības tīkli, kur nepieciešamas kompaktas tīkla vārtejas seriālo ierīču apvienošanai
• Attālināta ierīču integrācija, izmantojot Cat5e kabeļus līdz 100 m attālumam katram Ethernet savienojumam
• Instalācijas, kur nepieciešama RS-232, RS-422 vai RS-485 seriālā savienojamība ar IP tīkliem

Galvenās specifikācijas

• Ethernet: 2 × 10/100 Mbit/s porti, Cat5e kabeļi, līdz 100 m katram segmentam

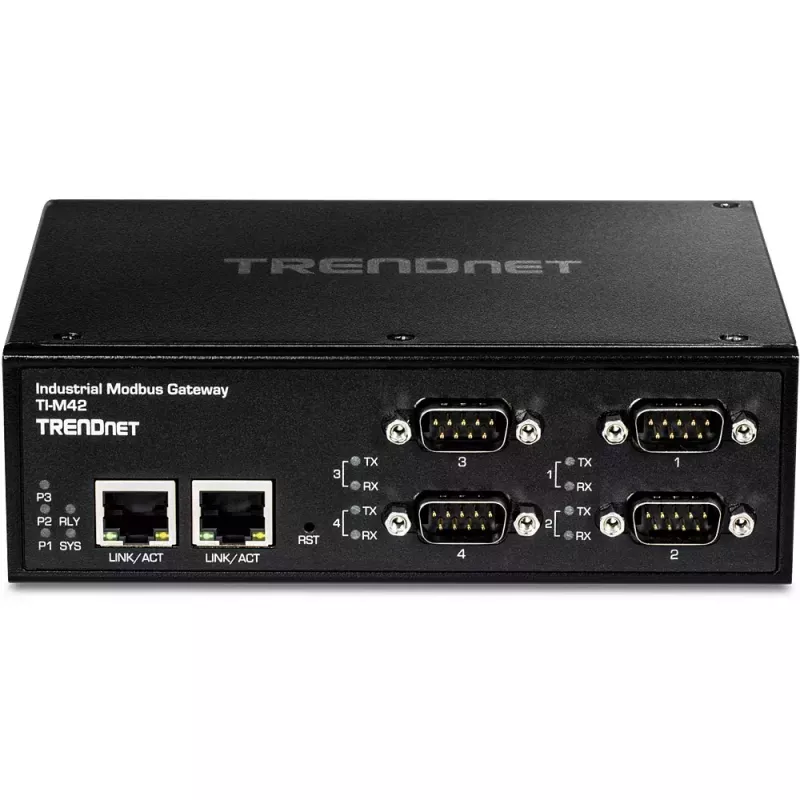

• Seriālie porti: 4 × DB-9, kas atbalsta RS-232, RS-422 un RS-485

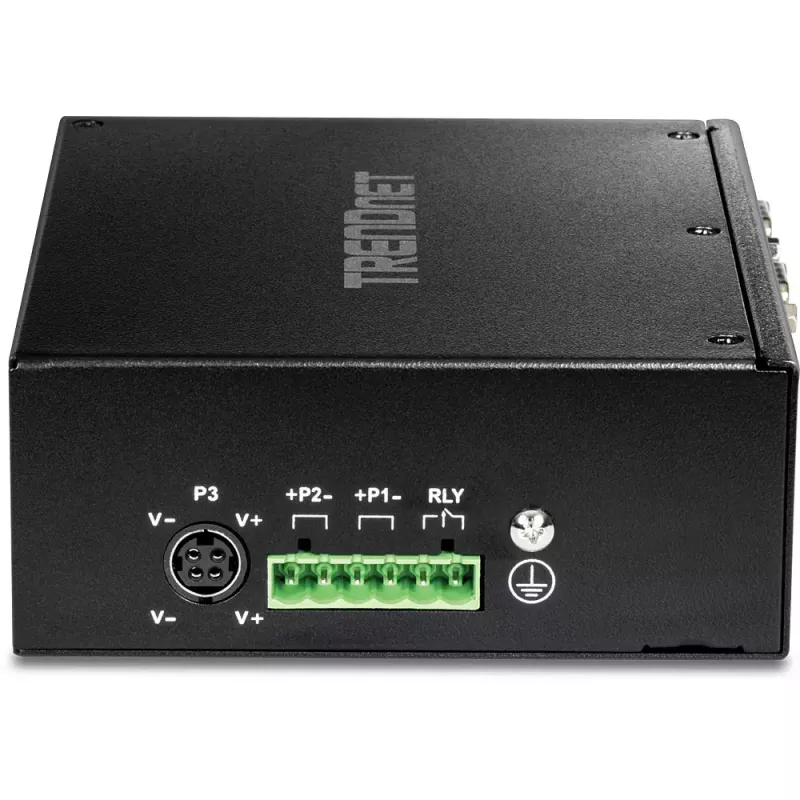

• Barošana: 48 V ieeja, maksimālais enerģijas patēriņš 3,84 W
• Korpuss: IP30 aizsardzības klases rūpniecisks korpuss, kompakti izmēri 103,5 × 81,5 × 32 mm
• Darba temperatūras diapazons: -40° līdz 75° C
• Konstrukcijas īpašības: vibrācijas un triecienu izturība, aizsardzība pret ESD/EMI un pārspriegumu

Kā lietot

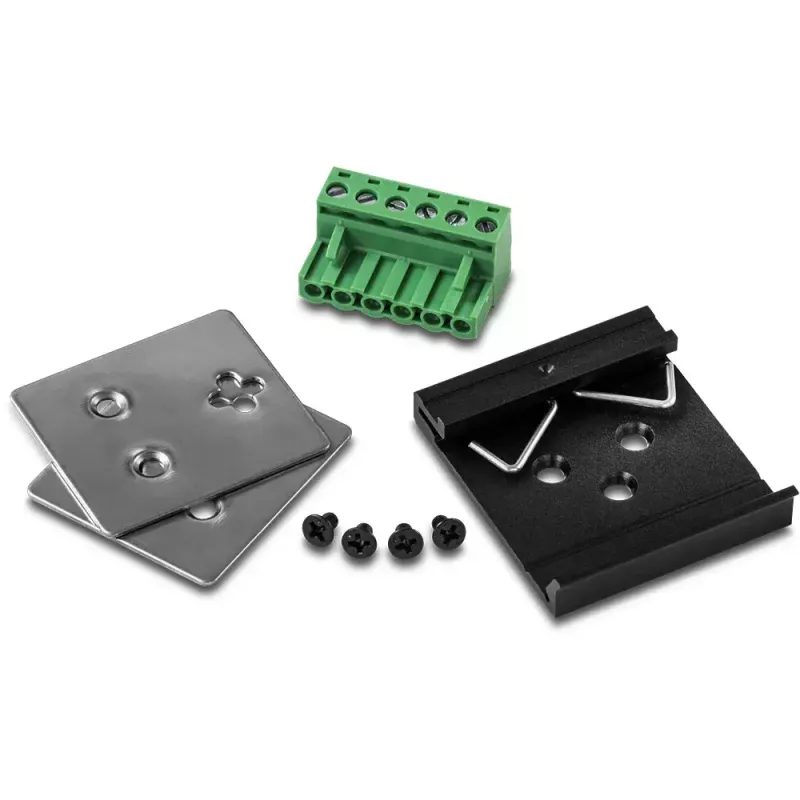

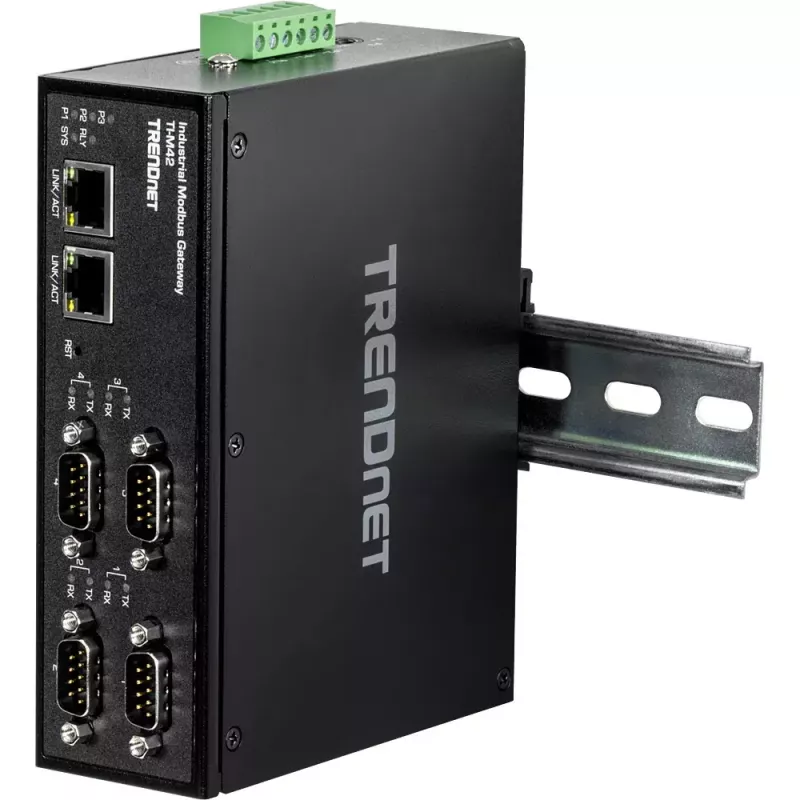

Uzstādiet TI-M42 piemērotā korpusā vai uz DIN sliedei saderīgas virsmas saskaņā ar vietas drošības vadlīnijām, nodrošinot ventilāciju un aizsardzību no tieša mitruma. Pievienojiet Ethernet portus tīklam, izmantojot Cat5e kabeļus, ievērojot 100 m ierobežojumu. Pievienojiet seriālās ierīces DB-9 portiem un konfigurējiet katru portu vajadzīgajam seriālajam standartam (RS-232/RS-422/RS-485) un Modbus parametriem, izmantojot ierīces konfigurācijas saskarni. Pievienojiet 48 V barošanas avotu ar pareizu polaritāti un pārliecinieties, ka iekārta ieslēdzas un izveido tīkla savienojumu pirms nodošanas ekspluatācijā.

Ieteikumi

Novietojiet TI-M42 vietā, kur vibrācija un triecieni ir pēc iespējas minimāli, un ievērojiet ieteicamo zemējumu un pārsprieguma aizsardzības praksi, lai papildinātu ierīces iebūvētās aizsargfunkcijas. Ievērojiet Ethernet kabeļu garuma ierobežojumus un izmantojiet ekranētus vai pareizi maršrutētus kabeļus vidēs ar augstu EMI līmeni. Regulāri pārbaudiet programmaparatūras un konfigurācijas dublējumus, lai uzturētu uzticamu Modbus komunikāciju.
