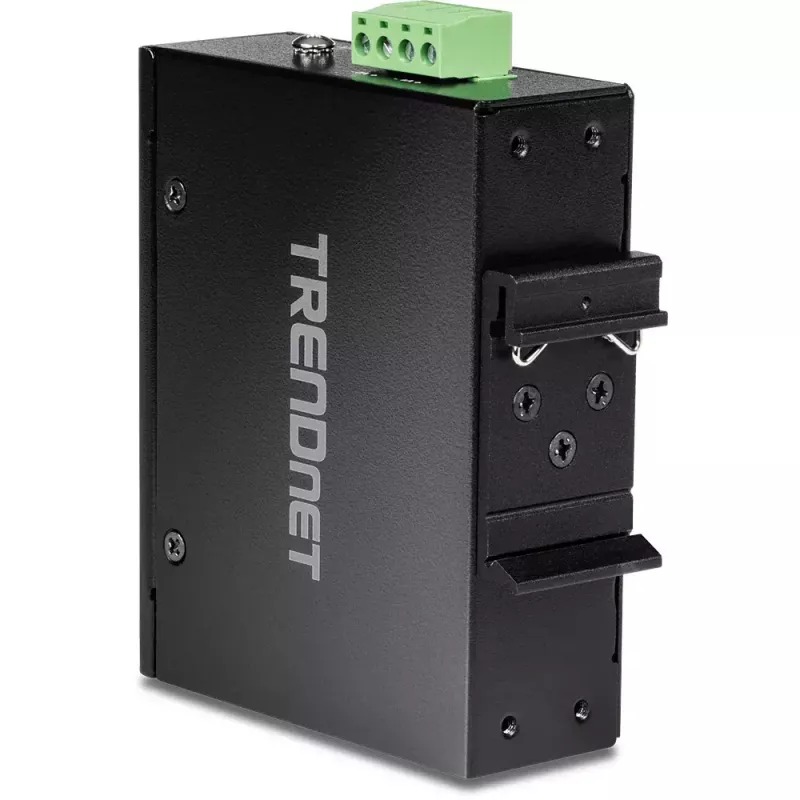

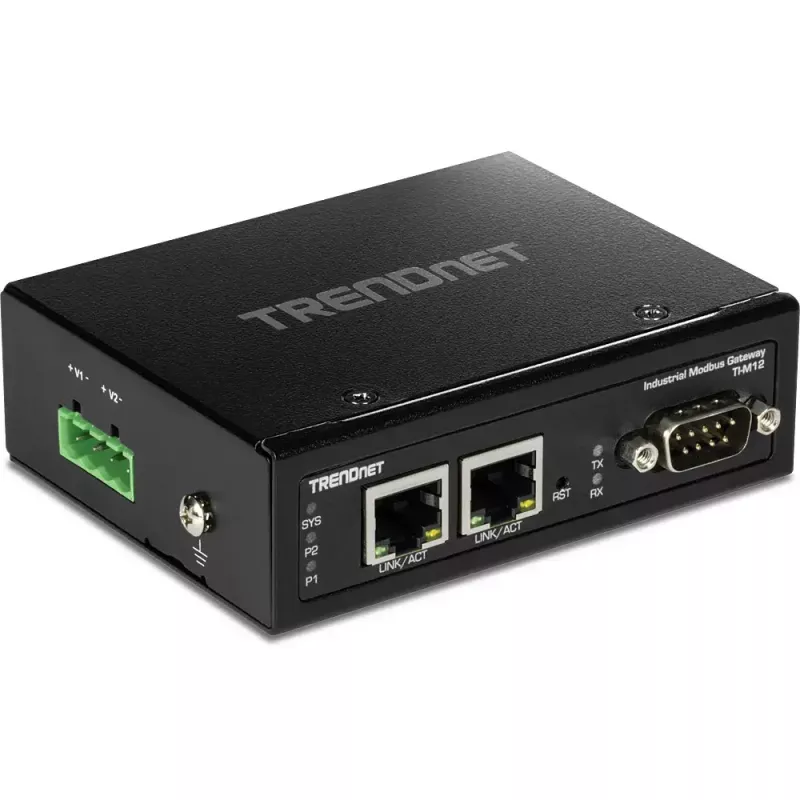

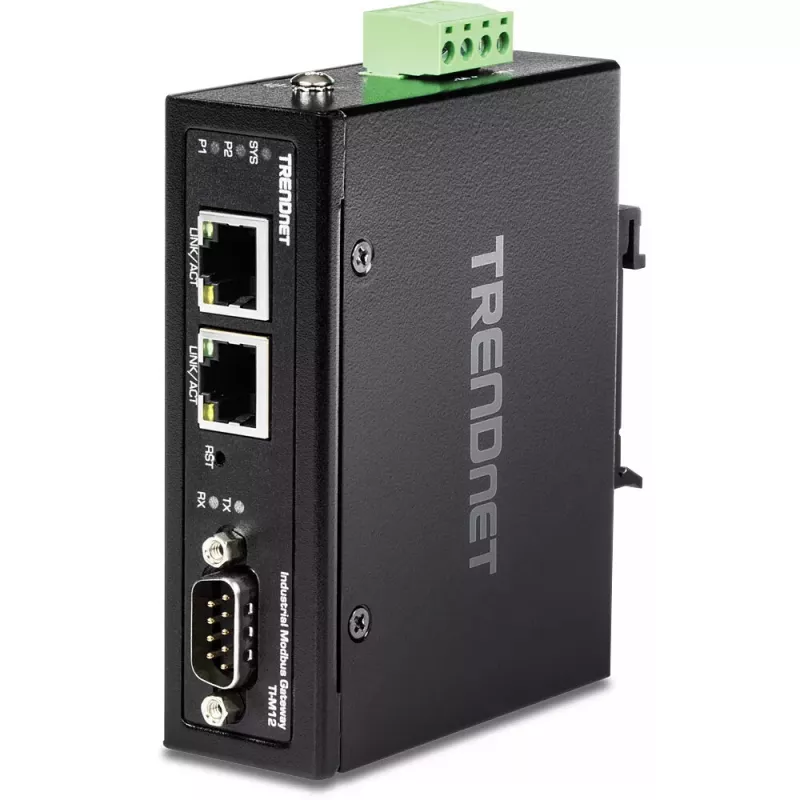

Tīkla vārtejas kontrolieris Trendnet TI-M12 10 100 Mbit/s Metāla DIN-sliedes

TRENDnet TI-M12 industriālā Modbus tīkla vārteja nodrošina vienu seriālo Modbus pieslēgvietu un divus 10/100 Mbps Ethernet portus uzticamā metāla korpusā, kas paredzēts montāžai uz DIN sliedes. Ierīce atbalsta Modbus seriālo iekārtu savienošanu ar Ethernet tīklu, izmantojot Cat5e kabeļus, ar attālumiem līdz 100 m (328 pēdām). Tā atbilst IEEE 802.3, 802.3u un 802.3x standartiem un darbojas plašā ieejas sprieguma diapazonā no 12–56 V, ar tipisku enerģijas patēriņu 3,84 W.

Priekšrocības

Metāla korpuss un DIN sliedes formas faktors nodrošina mehānisku izturību un vieglu uzstādīšanu industriālās vadības skapjos. Divi 10/100 Mbps Ethernet porti ļauj ātri izveidot tīkla savienojumu, savukārt viens seriālais Modbus ports nodrošina vienkāršu mantoto Modbus RTU/ASCII ierīču integrāciju. Plašs ieejas sprieguma diapazons un zems enerģijas patēriņš atbalsta elastīgu izvietošanu dažādās industriālās barošanas vidēs.

Piemērots

• Modbus seriālo ierīču (RTU/ASCII) savienošanai ar Ethernet tīklu
• Industriālās automatizācijas vadības skapjiem un PLC tīkliem
• Ražotnes aprīkojuma uzraudzībai un datu ieguvei
• Lietojumiem, kur nepieciešama montāža uz DIN sliedes un kompakta metāla tīkla vārteja

Galvenās specifikācijas

• Zīmols: TRENDnet
• Modelis: TI-M12
• Datu pārraides ātrumi: 10/100 Mbit/s Ethernet

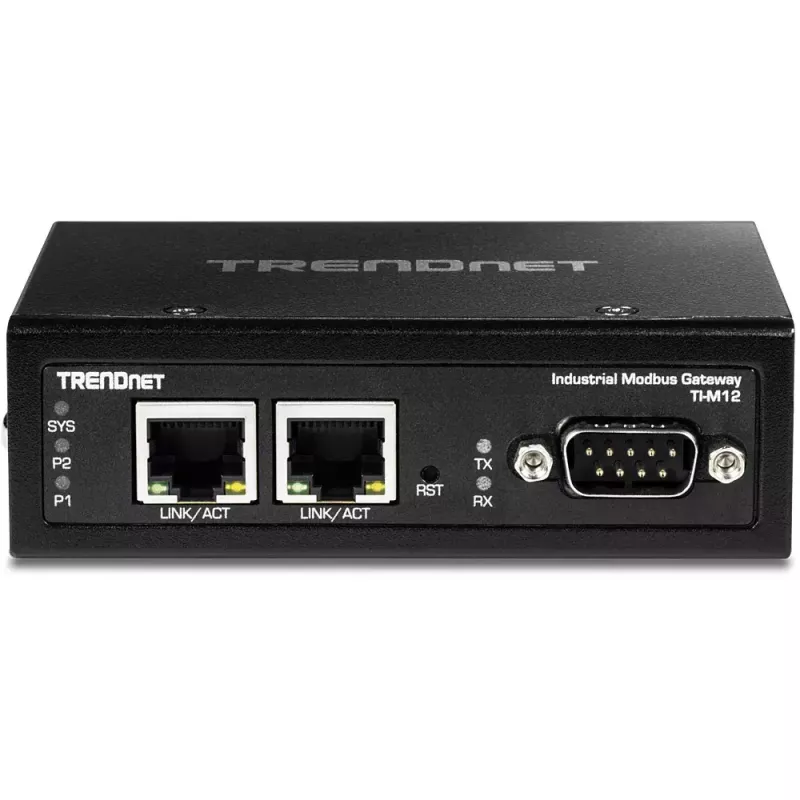

• Porti: 1 × seriālais Modbus, 2 × Ethernet (10/100 Mbps)
• Korpuss: Metāla, montējams uz DIN sliedes

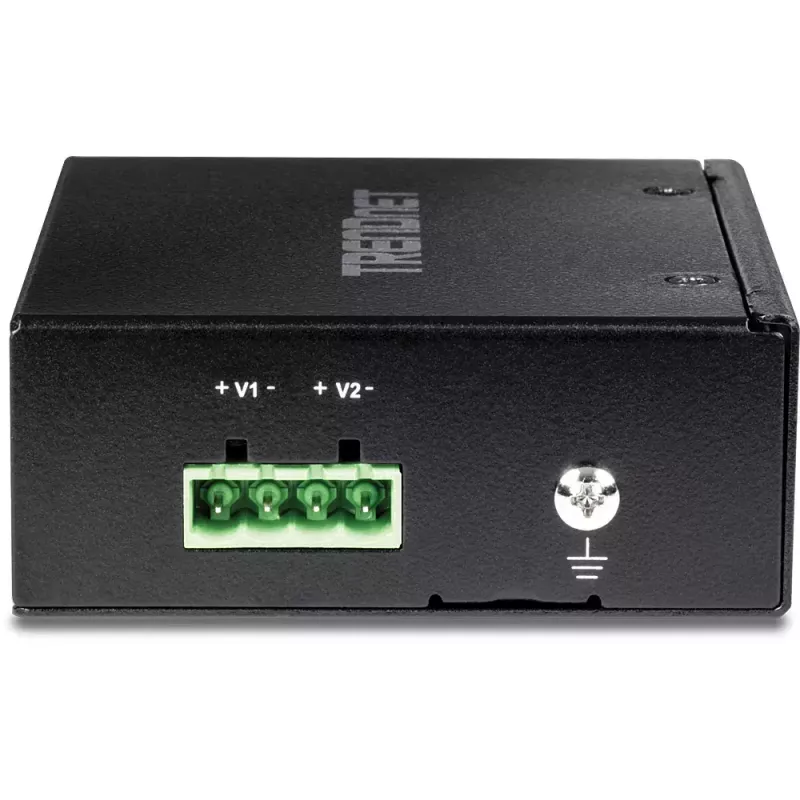

• Barošanas ieeja: 12–56 V
• Enerģijas patēriņš: 3,84 W
• Standarti: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
• EAN: 0710931161656

Kā lietot

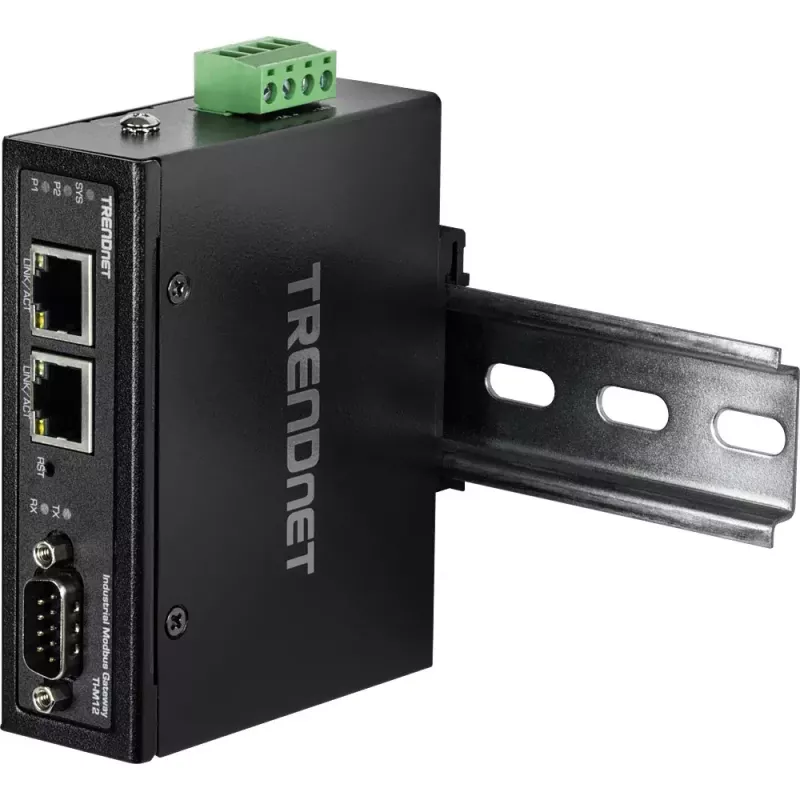

Uzstādiet TI-M12 uz DIN sliedes vadības skapī un pievienojiet ierīci pie objekta barošanas avota 12–56 V ieejas diapazonā. Izmantojiet Cat5e kabeļus, lai savienotu Ethernet portus ar tīkla slēdžiem vai maršrutētājiem, saglabājot kabeļu garumu līdz maksimāli 100 m. Pievienojiet savu Modbus seriālo ierīci seriālajam portam un konfigurējiet tīkla vārteju saskaņā ar iekļautajām TRENDnet uzstādīšanas instrukcijām, lai kartētu seriālo Modbus datplūsmu uz Ethernet tīklu.

Ieteikumi

Uzstādiet tīkla vārteju vēdināmā, no putekļiem brīvā vietā, ievērojot pieļaujamo temperatūras un mitruma diapazonu jūsu instalācijai. Pārbaudiet zemējumu un pārsprieguma aizsardzību Ethernet un barošanas līnijām industriālās vidēs, lai samazinātu traucējumus un aizsargātu aprīkojumu.
