tīkls junction box Gembird NCA-LSAS6-01

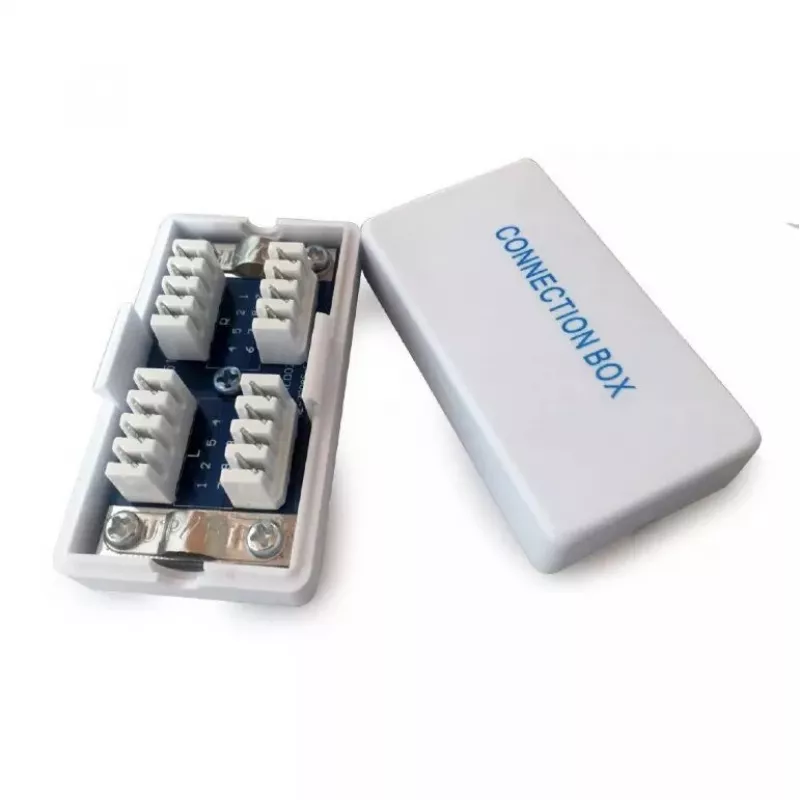

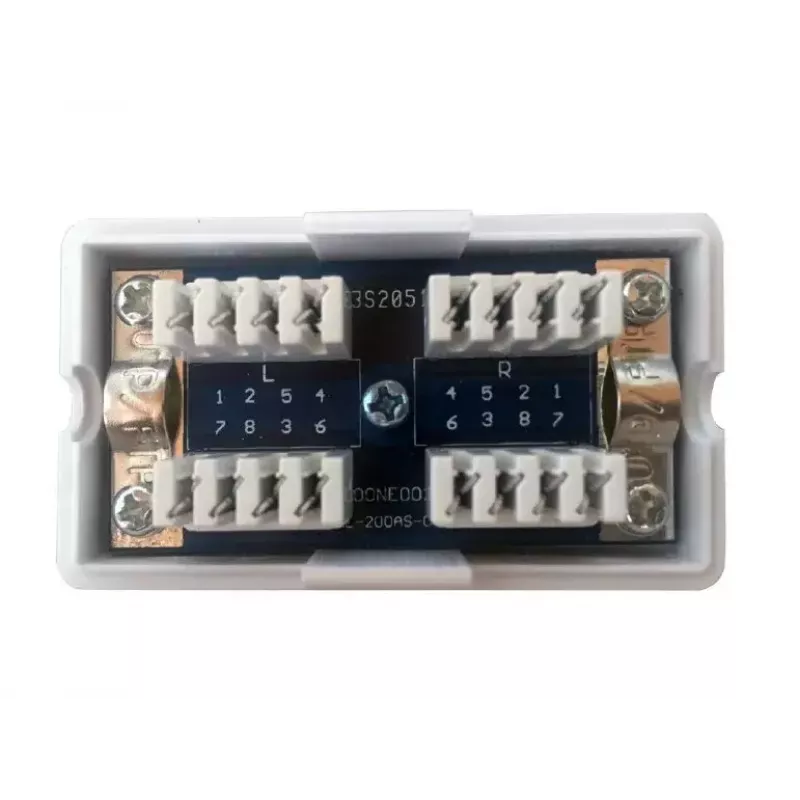

Gembird NCA-LSAS6-01 ir kompakta Cat6 tīkla sadales kārba ar KRONE (LSA) 8P8C iespraužamo savienotāju un F/UTP (ekranēta FTP) konstrukciju. Izstrādāta kārtīgai kabeļu galošanai un samazinātiem elektromagnētiskiem traucējumiem, iekārta ir 36 mm × 66 mm × 25 mm liela un tai ir sudraba apdare. Tā paredzēta strukturētai kabeļinstalācijai mājas vai mazo biroju tīklos, kur nepieciešama 6. kategorijas veiktspēja un ekranēti savienojumi.

Priekšrocības

Sadales kārba atbalsta 6. kategorijas kabeļinstalācijas standartus un izmanto KRONE (LSA) iespraužamo saskarni uzticamai galošanai bez lodēšanas. Ekranēta F/UTP konstrukcija palīdz samazināt ārējos traucējumus uz ekranētiem vītā pāra kabeļiem. Tās kompaktie izmēri un vieglais dizains padara to viegli montējamu ierobežotās telpās un integrējamu esošajās tīkla līnijās.

Piemērots

• Cat6 ekranēto (FTP/F/UTP) tīkla kabeļu galošanai
• Mazā biroja vai mājas LAN savienošanas un sadales punktiem
• Ekranētu RJ45 savienojumu ierīkošanai tur, kur nepieciešams samazināts EMI

Galvenās specifikācijas

• Savienotāja tips: KRONE (LSA) 8P8C iespraužams
• Kategoriju savietojamība: Cat6
• Ekranējums: F/UTP (ekranēts)
• Izmēri (P×D×A): 36 × 66 × 25 mm
• Krāsa: Sudraba
• Svars: 0.04 kg
• Ražotājs: Gembird, MPN NCA-LSAS6-01

Kā lietot

Sagatavojiet ekranēto Cat6 kabeli, noņemot ārējo apvalku un atliecot drenažas vadu/ekrānu atbilstoši standarta ekranēšanas praksei. Ievietojiet katru vadu attiecīgajā pozīcijā uz KRONE (LSA) 8P8C iespraužamā bloka un piespiediet vai iespiediet, izmantojot saderīgu galošanas instrumentu, lai nostiprinātu kontaktus. Nodrošiniet, lai kabeļa ekrāns būtu savienots ar sadales kārbas zemējuma punktu, ja to prasa jūsu instalācija. Aizveriet vai piemontējiet sadales kārbu vietā un pārbaudiet savienojumu ar piemērotiem tīkla testeriem.

Ieteikumi

Optimālai veiktspējai izmantojiet vītā pāra Cat6 ekranētus kabeļus un piemērotu KRONE iespiešanas instrumentu. Ievērojiet pareizu vadu pāru secību un nodrošiniet, lai ekrāns būtu pareizi iezemēts, saglabājot 6. kategorijas un ekranēšanas priekšrocības. Pēc instalācijas pārbaudiet galojumus ar kabeļu testeri.
