TNC Connector DeLOCK 90016 RG-174 RG-316 Crimping

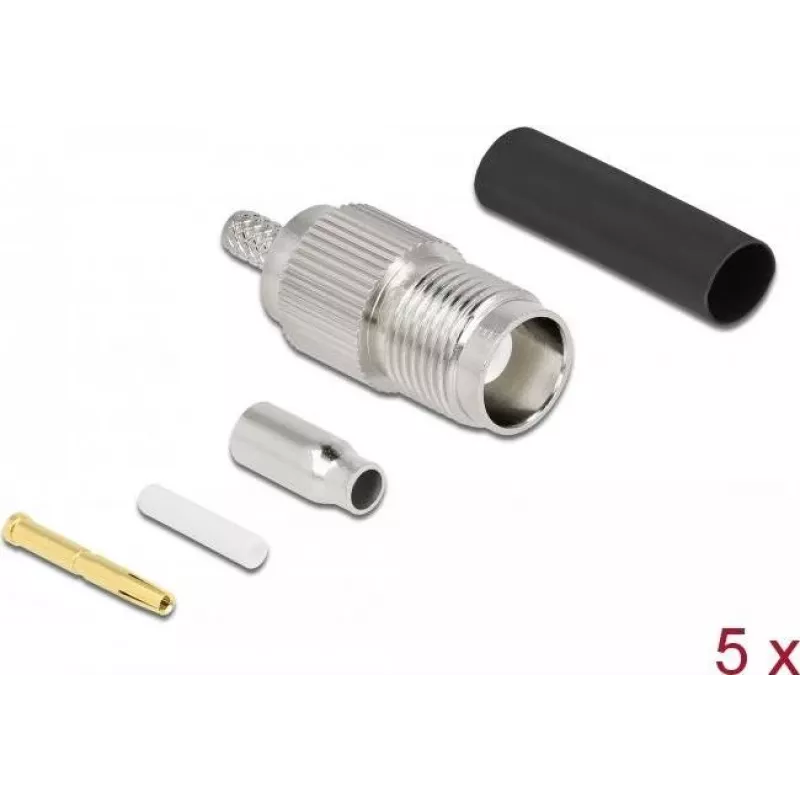

DeLOCK TNC savienotājs ar saderīgu saraušanās uzmavu ir paredzēts izmantošanai radiofrekvenču tehnikā, lai savienotu koaksiālos kabeļus. Tas ir īpaši izstrādāts RG-174 un RG-316 kabeļu presēšanai un nodrošina 50 Ω pretestību ar niķelētiem kontaktiem, kas garantē uzticamu elektrisko savienojumu un izturību pret koroziju. Kompaktie izmēri (12 mm platums × 30 mm dziļums × 12 mm augstums) padara savienotāju piemērotu instalācijām ar ierobežotu vietu; iepakojumā ir pieci identiski savienotāji.

Priekšrocības

TNC savienotājs atbalsta standartizētu 50 Ω pretestību un niķelētus kontaktus, nodrošinot izturību un stabilu signāla pārraidi. Tā presējamā konstrukcija garantē drošu mehānisko un elektrisko savienojumu ar RG-174 un RG-316 koaksiālajiem kabeļiem. Mazais formas faktors atvieglo izmantošanu šaurās montāžas vietās, un komplektā iekļautā saraušanās uzmava uzlabo stieples atvilkšanas aizsardzību un vides noturību savienojuma vietā.

Piemērots

Galvenās specifikācijas

Kā lietot

Sagatavojiet RG-174 vai RG-316 kabeli, noņemot ārējo apvalku, pinumu un dielektriķi līdz ieteicamajiem garumiem presējamajam kontaktam. Uzvelciet saraušanās uzmavu un presējamo uzmavu uz kabeļa, ievietojiet centrālo vadītāju kontaktā un nopresējiet kontaktu un uzmavu, izmantojot atbilstošu presēšanas instrumentu šim savienotāja izmēram. Novietojiet savienotāja korpusu virs montāžas, karsējiet saraušanās uzmavu, lai nostiprinātu stieples atvilkšanu, un pēc montāžas pārbaudiet mehānisko un elektrisko integritāti.

Ieteikumi

Izmantojiet presēšanas instrumentu un spīles, kas atbilst DeLOCK TNC kontakta izmēriem, un pārbaudiet kabeļa atkailināšanas garumus no savienotāja ražotāja. Pēc montāžas pārbaudiet vadītspēju un pretestību, lai nodrošinātu pareizu instalāciju un uzturētu RF veiktspēju.
