TNC spraudnis RG-174/RG-316 kabeļu presēšanai DeLOCK 90015

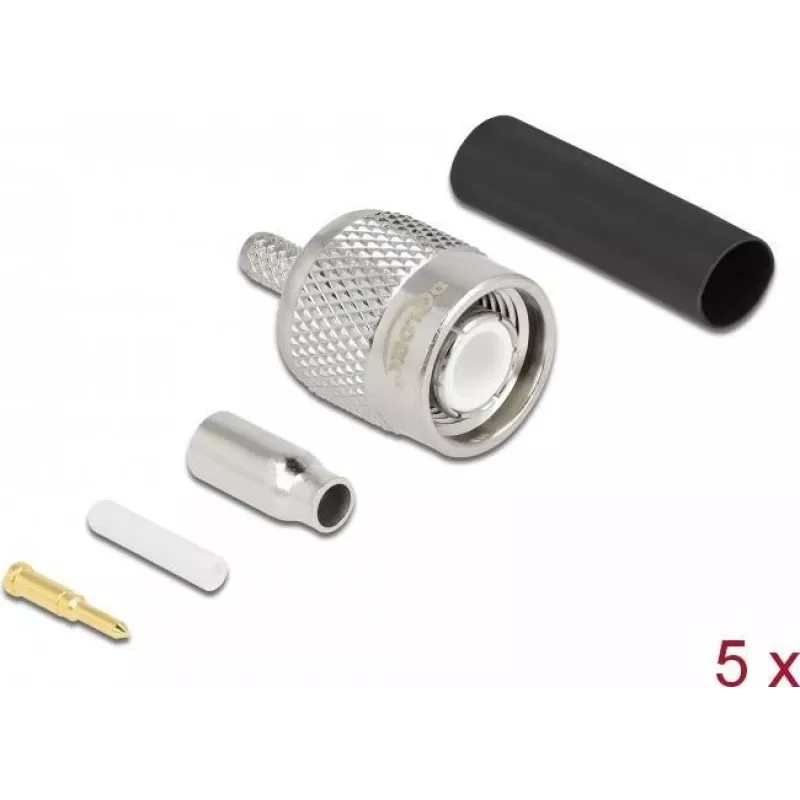

DeLOCK TNC spraudnis presēšanai ir paredzēts lietošanai ar RG-174 un RG-316 koaksiālajiem kabeļiem. Tas nodrošina 50 Ω pretestību un tiek piegādāts kopā ar atbilstošu termosarūkošo caurulīti. Savienotājam ir niķelēti kontakti un kompakti izmēri (14,4 mm × 23,8 mm × 14,4 mm). Katrā iepakojumā ir pieci savienotāji, kas piemēroti RF kabeļu sistēmu montāžai un remontam.

Priekšrocības

Niķelētie kontakti nodrošina izturību pret koroziju un stabilu signāla pārraidi. Iekļautā termosarūkošā caurulīte sniedz stiepes atvieglojumu un papildu izolāciju presētajam savienojumam. Kompaktais izmērs padara savienotāju piemērotu instalācijām ar ierobežotu vietu. Piecu gabalu iepakojums nodrošina vairākus rezerves savienotājus maziem projektiem vai apkopei.

Piemērots

Galvenās specifikācijas

Lietošana

Sagatavojiet RG-174 vai RG-316 kabeli, noņemot ārējo apvalku, pinumu un dielektriķi saskaņā ar savienotāja ražotāja presēšanas instrukcijām. Ievietojiet sagatavoto kabeli TNC spraudnī tā, lai centrālais vadītājs saskartos ar tapu, bet pinums saskartos ar korpusu. Uzlieciet presējamo uzmavu un nostipriniet to, izmantojot atbilstošu presēšanas instrumentu. Uzlieciet termosarūkošo caurulīti virs savienojuma un uzkarsējiet to, lai izveidotu aizsargapvalku. Pēc montāžas pārbaudiet nepārtrauktību un pretestību.

Ieteikumi

Izmantojiet saderīgu presēšanas instrumentu, kas atbilst savienotāja un kabeļa tipam, lai nodrošinātu uzticamu mehānisko un elektrisko kontaktu. Montāžas laikā izvairieties no pārmērīgas termosarūkošās caurulītes un savienotāja karsēšanas. Pārbaudiet samontētos savienotājus ar piemērotu RF testa aprīkojumu, lai apstiprinātu pareizu 50 Ω veiktspēju.
