Triton 19 collu sienas skapis 12U/400

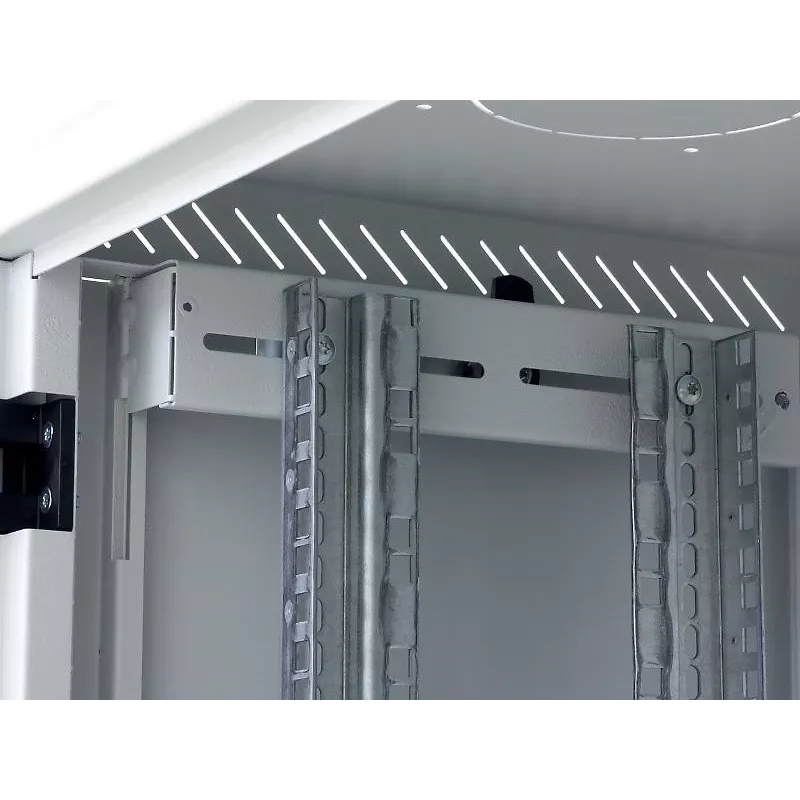

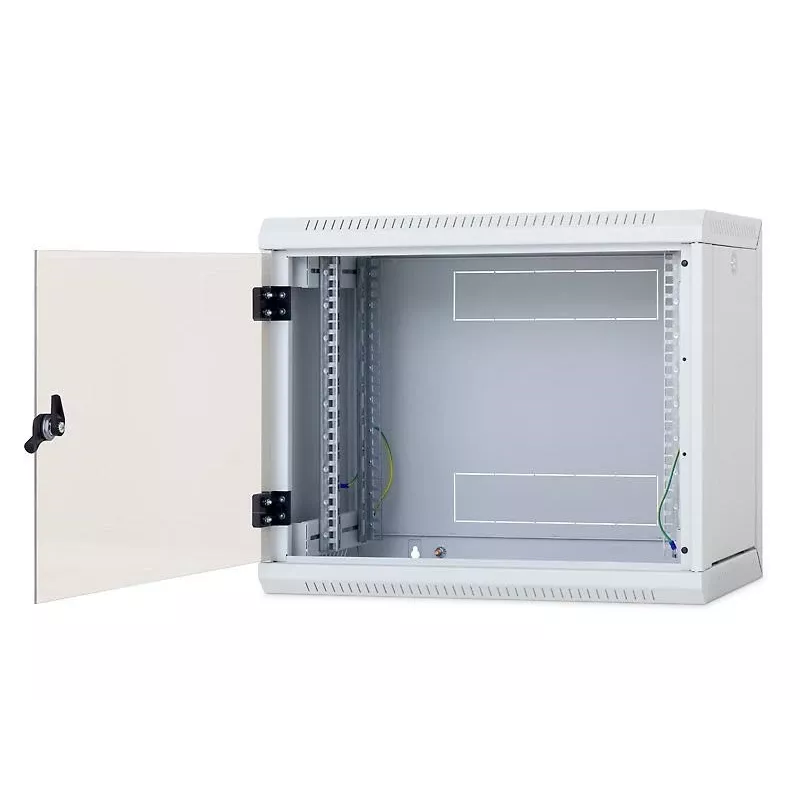

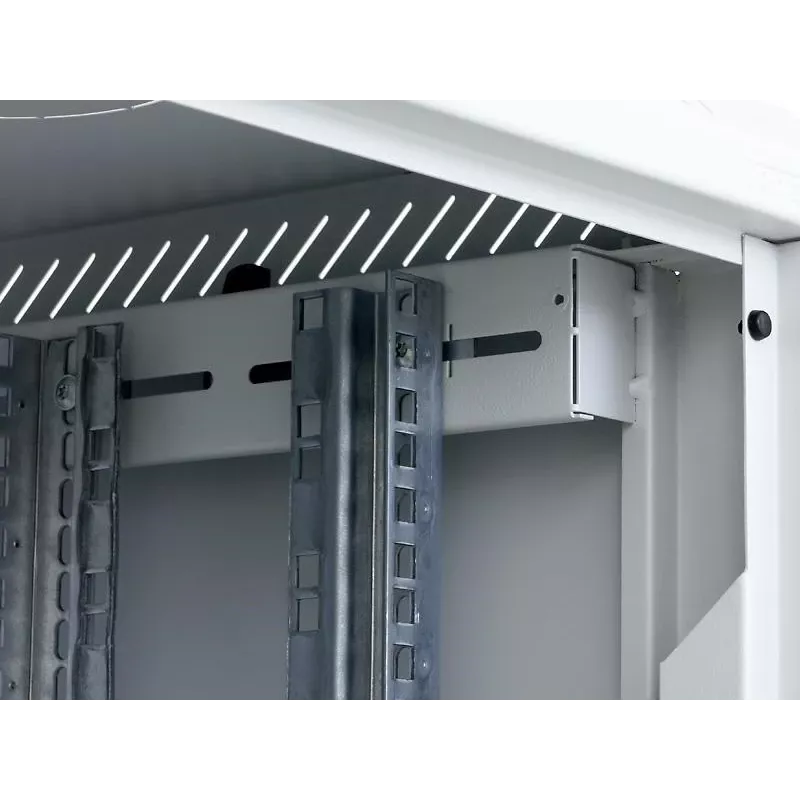

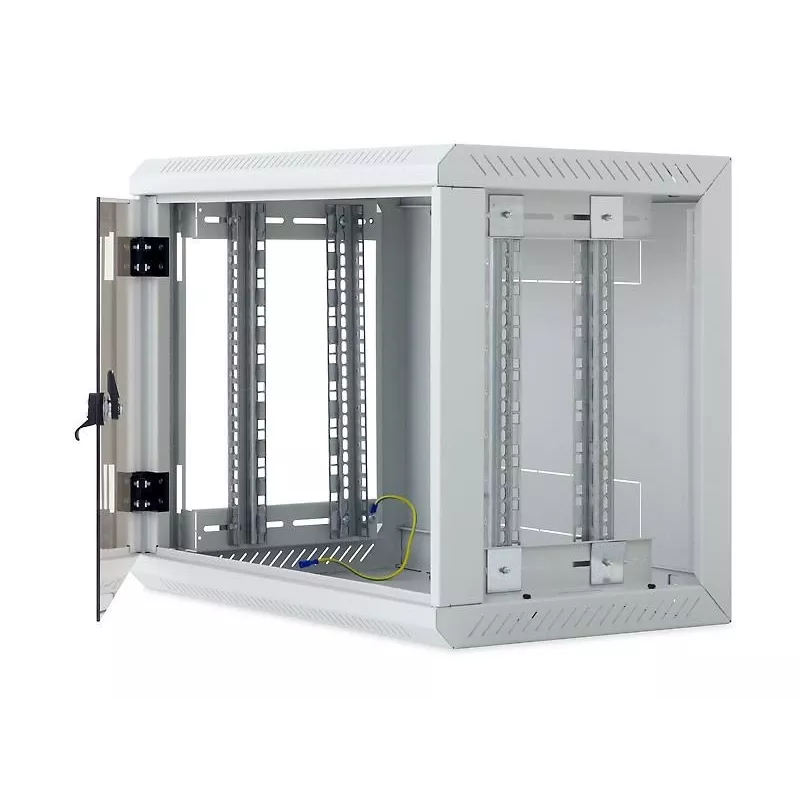

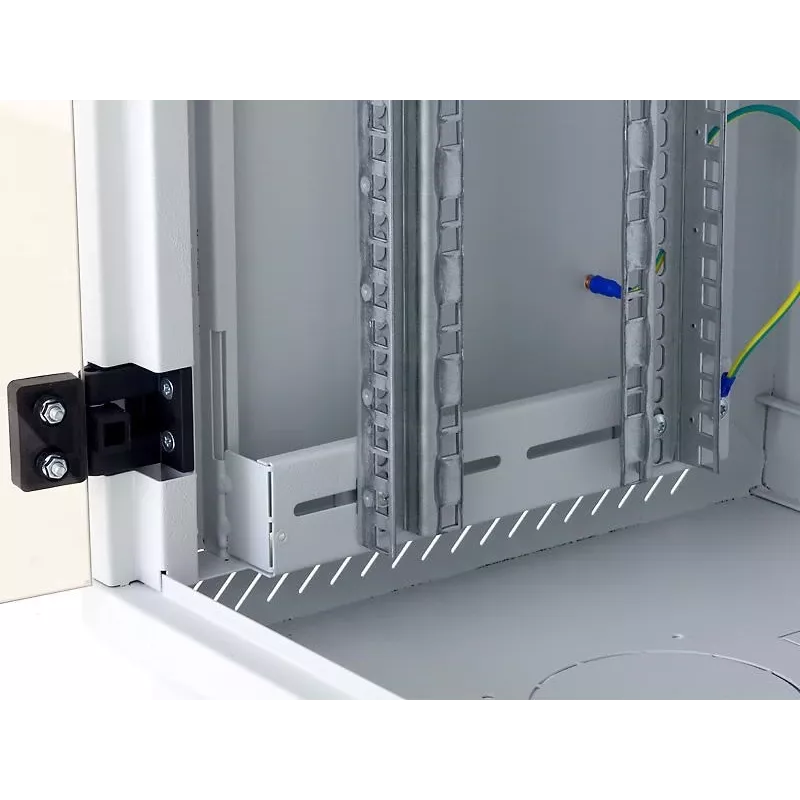

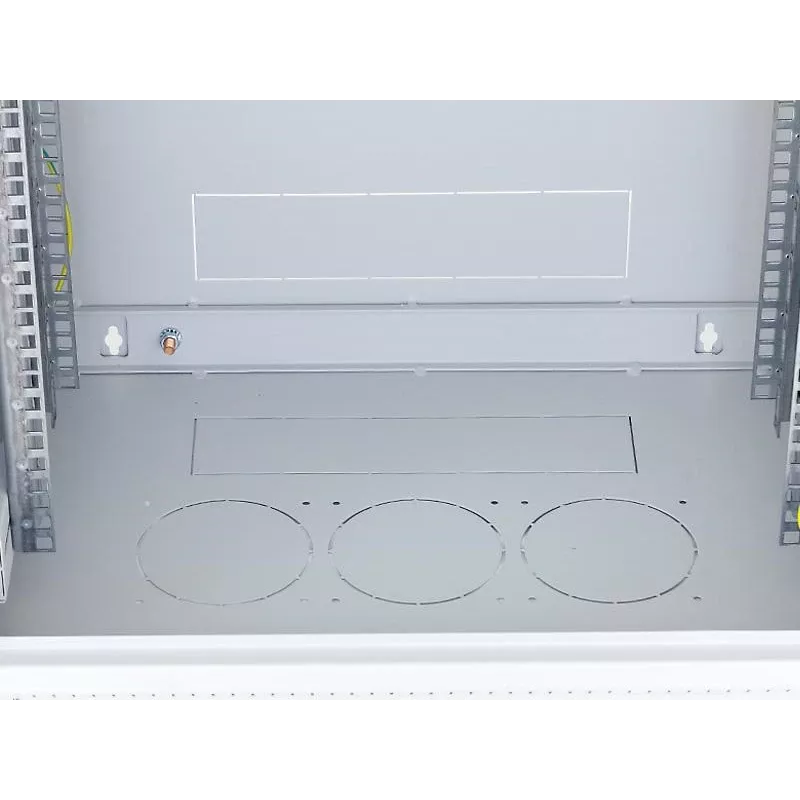

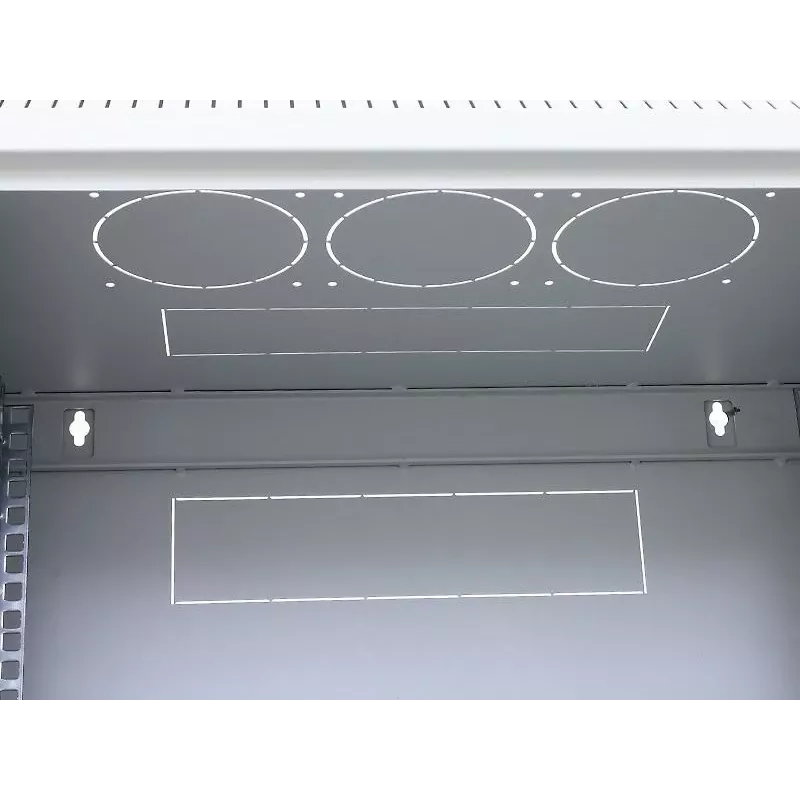

RUA sienas sadalītājs pieder pie viendaļīgajiem korpusiem. Pateicoties noņemamajām sānu sienām, var ērti piekļūt uzstādītajām komponentēm. Korpuss ir izgatavots no izturīgas metinātas konstrukcijas. Augstā apstrādes kvalitāte un jaunākās tehnoloģijas nodrošina tā lielisko izskatu. Sienas sadalītājam standartā ir pilnībā stikla durvis. Pēc pieprasījuma var piegādāt arī pilnībā metāla vai perforētas durvis. Eņģu sistēma ļauj durvis atvērt gandrīz 180° leņķī. Durvis var viegli noņemt un mainīt durvju atvēršanas pusi. NOŅEMAMĀS SĀNU SIENAS: Pateicoties noņemamajām sānu sienām, no aizmugures var piekļūt uzstādītajām komponentēm, tās neizjaucot. SAGATAVOTI VENTILATORU ATVĒRUMI: Jaunums RUA modeļiem – visiem variantiem kopumā seši ventilatoru atvērumi RAX-CH-X07-X9 tipa ventilatoru montāžai (trīs korpusa jumtā un trīs grīdā). Tādējādi RUA tagad ļauj uzstādīt komponentes, kuras agrāk sienas korpusos nevarēja atdzesēt un tāpēc bija jāuzstāda stāvsadalītājos. PĀRVIETOJAMĀS VERTIKĀLĀS RASTRSLIEDES: 19" vertikālo rastrsliežu pāri var brīvi pakāpeniski pārvietot skapja dziļumā. Tas atvieglo komponenšu uzstādīšanu un kabeļu pārvaldību. IZLAUŽAMIE AIZSEGI: Korpusa augšējā, apakšējā un aizmugures daļā atrodas kabeļu ievadi, kas aprīkoti ar izlaužamiem aizsegiem. Piederumu komplektā ietilpst plastmasas rāmis un birstes līste kabeļu ievada blīvēšanai pret putekļiem. APRAKSTS, LIETOŠANAS MĒRĶIS Viendaļīgs 19" sienas sadalītājs ar IP30 aizsardzības pakāpi Noņemamas un aizslēdzamas sānu sienas Korpuss tiek piestiprināts tieši pie sienas Sadalītāja sastāvā ir divas regulējamas vertikālās rastrsliedes Sadalītāja konstrukcija: kompakta metināta konstrukcija / pilnībā stikla durvis ar 4 mm biezu drošības stiklu. Iespējamas arī pilnībā metāla vai perforētas durvis Atsevišķu durvju pieļaujamā slodze ir maks. 10 kg Minimālais pārklājuma biezums ir 65 mikrometri Korpusi paredzēti datu un telekomunikāciju iekārtu un to sadales sistēmu uzstādīšanai Sadalītāja rāmis, kā arī visas noņemamās daļas ir savienotas ar zemējuma kabeļiem, kuriem jābūt pareizi nostiprinātiem un iespraustiem visā korpusa ekspluatācijas laikā Sadalītāja apakšā atrodas M8 skrūve kā galvenais zemējuma punkts Kabeļu ievadi ar izlaužamiem aizsegiem atrodas korpusa aizmugurējās sienas augšā un apakšā, kā arī pa vienam jumtā un grīdā Korpusa jumtā un grīdā atrodas izlaužamas atveres ventilatoru izmantošanai EKSPLUATĀCIJAS NOSACĪJUMI Izmantošanas apstākļi: biroja telpas Sadalītājs nav paredzēts izmantošanai ārpus telpām vai apstākļos, kas var negatīvi ietekmēt tā funkcijas un uzstādīto komponenšu darbību (piem., sprādzienbīstama vide vai mitras un slapjas telpas) Tas jāaizsargā no: mehāniskiem bojājumiem nepareizas apiešanās citas, nevis sadalītājam paredzētās lietošanas Par nepareizu apiešanos jo īpaši uzskata: pārslodzi (ieteiktās maksimālās slodzes pārsniegšanu) iekārtu uzstādīšanu, kas var negatīvi ietekmēt sadalītāja un/vai uzstādīto komponenšu darbību un funkcionēšanu iejaukšanos sadalītāja konstrukcijā un tā dizainā SADALĪTĀJA MONTĀŽA Korpuss tiek piestiprināts pie sienas ar skrūvēm, dībeļiem un paplāksnēm (iekļauti piederumu komplektā). Attālums starp caurumiem iekāršanai sadalītāja shēmā apzīmēts ar vērtību "R" Lai nodrošinātu ieteikto pieļaujamo maksimālo slodzi, korpuss jāpiestiprina pie sienas ar atbilstošu nestspēju (ķieģeļu, betona siena u.tml.) un uzstādītā slodze vienmērīgi jāsadala Ja kabeļi tiek ievadīti caur kādu no atverēm, tos var noblīvēt ar birstes līsti, kas iekļauta piederumu komplektā VIDES AIZSARDZĪBA Visas daļas tiek ražotas no pārstrādājamiem materiāliem. Pēc sadalītāja ekspluatācijas beigām tās jāutilizē saskaņā ar spēkā esošajiem noteikumiem Piederumu komplekta saturs: 2x durvju atslēga, 4x koka skrūve 6x50, 4x paplāksne 6,6, 4x dībelis 10, 8x būra uzgrieznis M6, 1x birstes līste, 8x skrūves M6x10, 8x plastmasas paplāksnes, 1x plastmasas rāmis 300x700mm Materiāls: rūdīts drošības stikls 5 mm, dziļvelmēta tērauda loksne Ārējie izmēri (HxPxD mm): 635 x 600 x 395 Durvju izmēri (HxP mm): 530 x 530 Svars: neto 21,3 kg / bruto: 21,7 kg

• Dziļums: 395mm
• Augstuma vienības: 12U
• Durvju augstums: 530mm
• Durvju platums: 530mm
• Ražotāja numurs: RUA-12-AS4-CAX-A1
• Noņemamie sānu paneļi: Jā
• Noņemams aizmugurējais panelis: Jā
• Krāsa: Pelēka (RAL7035)
• Izjaucams: Nē
• Augstums (ārējais): 635mm
• Iepakojuma augstums: 0.635m
• EAN svītrkods: 8595105018309
• Iepakojuma tilpums: 0.1505m³
• Iepakojuma garums: 0.395m
• Ražotāja informācija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Vācija
  [email protected]
• Izcelsmes valsts: Čehijas Republika
• Piedāvājumā: Nē
• Stingri samazināts: Nē
• Svars: 21.520kg
• Iepakojuma platums: 0.600m
• Zīmols: Tritón
• Muitas tarifa numurs: 8538100090
• Aizsardzības klase: IP30
• Ieteicamā maksimālā slodze: 30kg
• Platums: 600mm

Kā lietot

Piestipriniet statīvu pie piemērotas sienas konstrukcijas, izmantojot atbilstošus enkurus, un ievērojiet vietējos montāžas standartus. Noņemiet sānu paneļus, lai piekļūtu uzstādīto ierīču aizmugurei kabeļu pieslēgšanai vai apkopei. Pielāgojiet 19" vertikālo sliežu pozīciju dziļumā, lai ietilpinātu montējamo aprīkojumu, un piestipriniet ierīces, izmantojot standarta 19" stiprinājumu piederumus. Izvadiet kabeļus caur augšējiem, apakšējiem vai aizmugures izlaužamajiem paneļiem un noblīvējiet neizmantotos ievadus ar piegādātajiem aizsegiem. Ja nepieciešama lielāka gaisa plūsma, uzstādiet saderīgus 19" ventilatoru blokus pieejamajās pozīcijās.

Ieteikumi

Uzstādiet statīvu pie nesošas sienas un nodrošiniet, lai uzstādītā aprīkojuma kopējais svars nepārsniegtu 30 kg maksimumu. Lietojot stikla durvis, rīkojieties uzmanīgi, tās noņemot vai uzstādot atpakaļ, un pēc uzstādīšanas pārbaudiet zemējuma savienojumus.
