Triton 19 collu sienas skapis 18U/500 ar noņemamiem sāniem

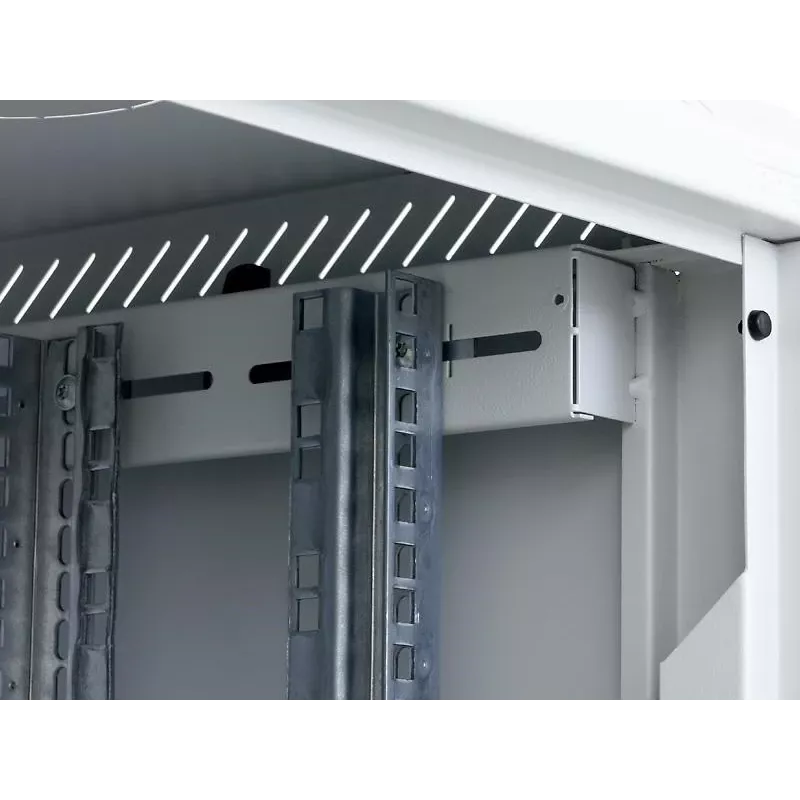

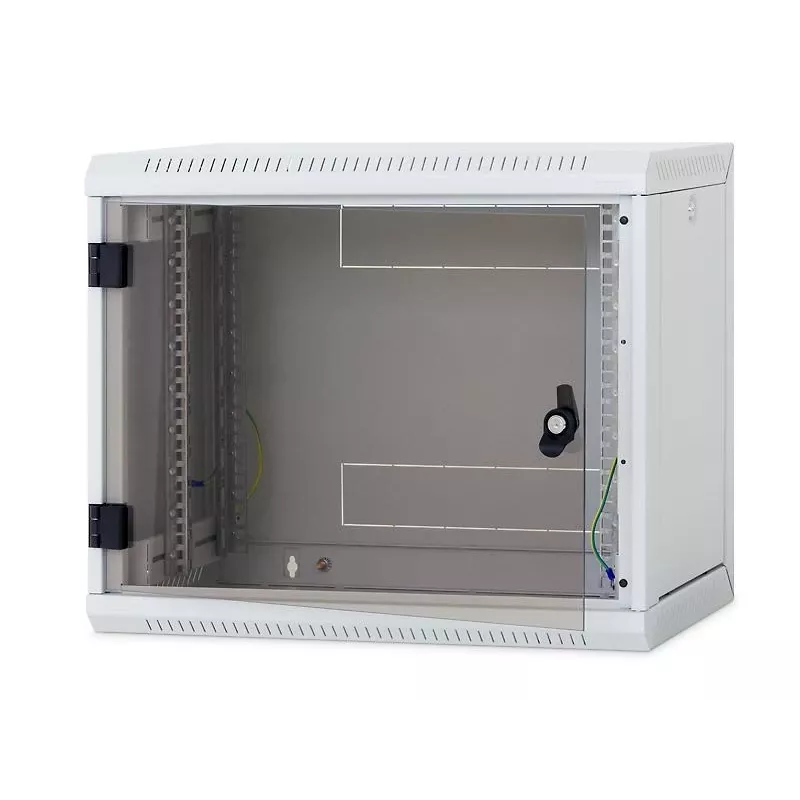

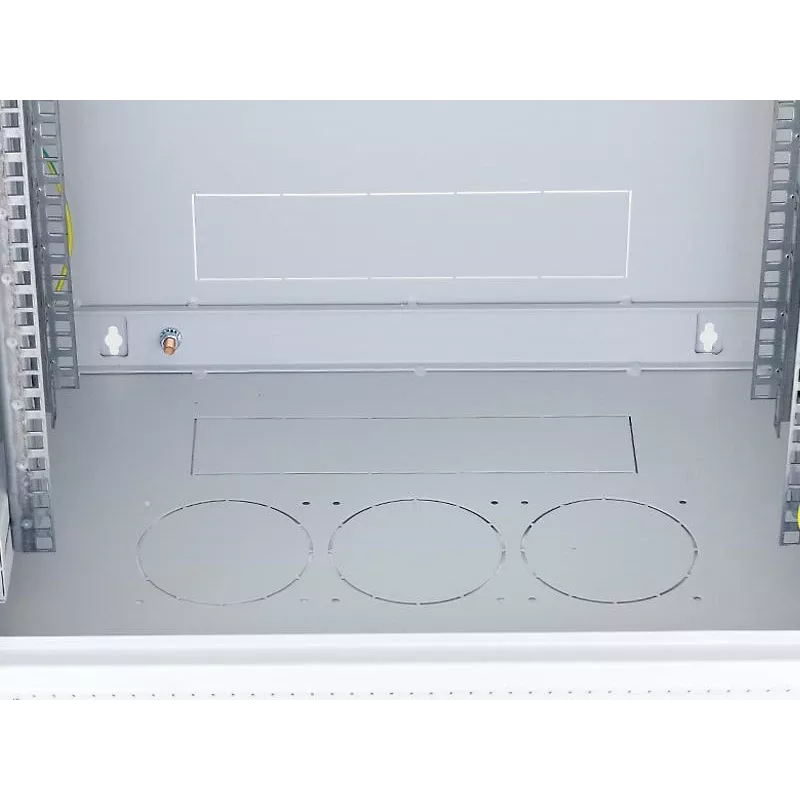

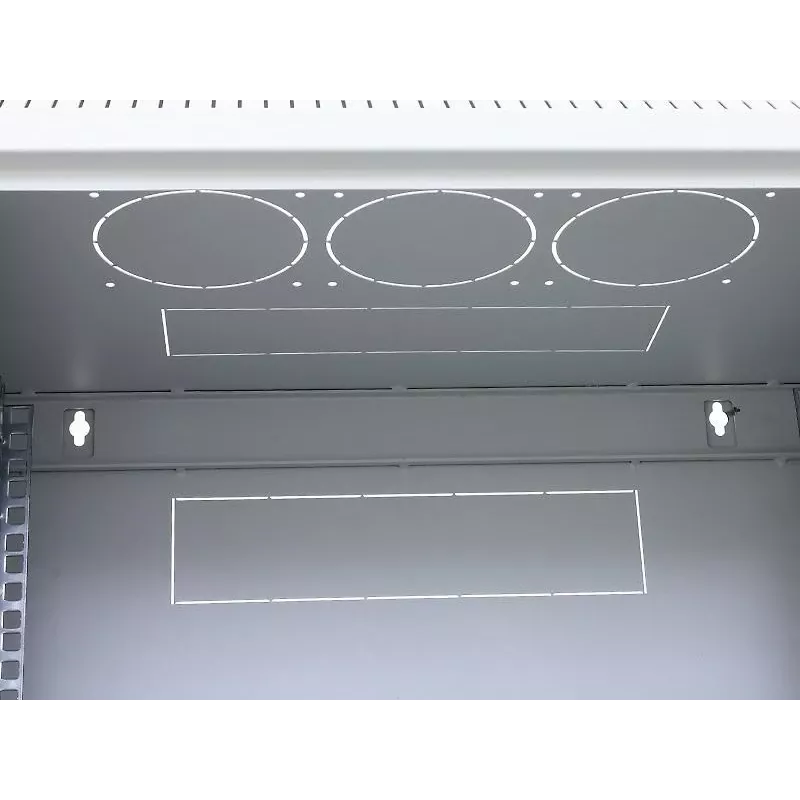

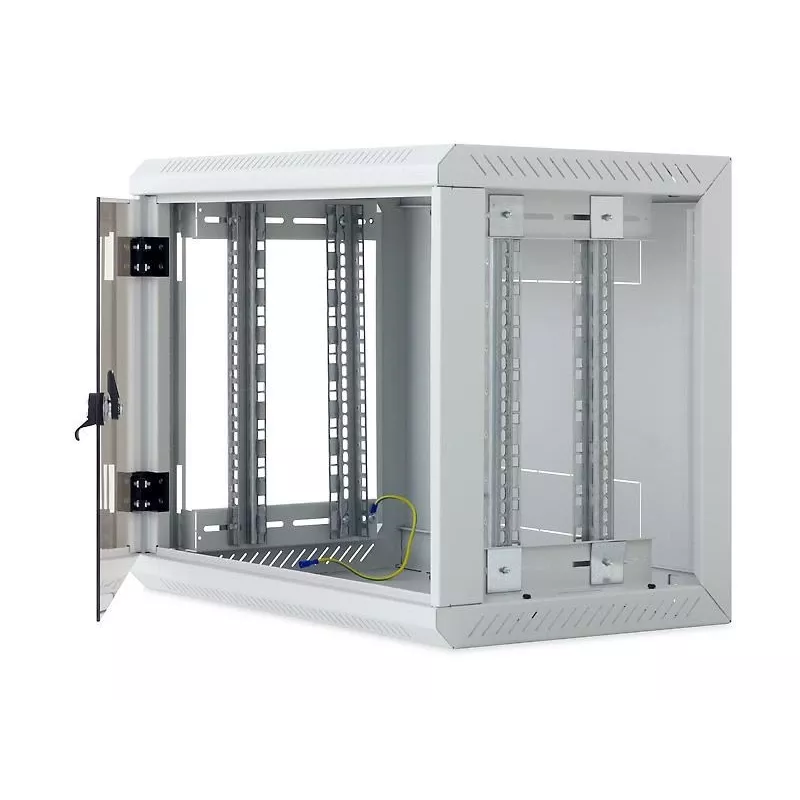

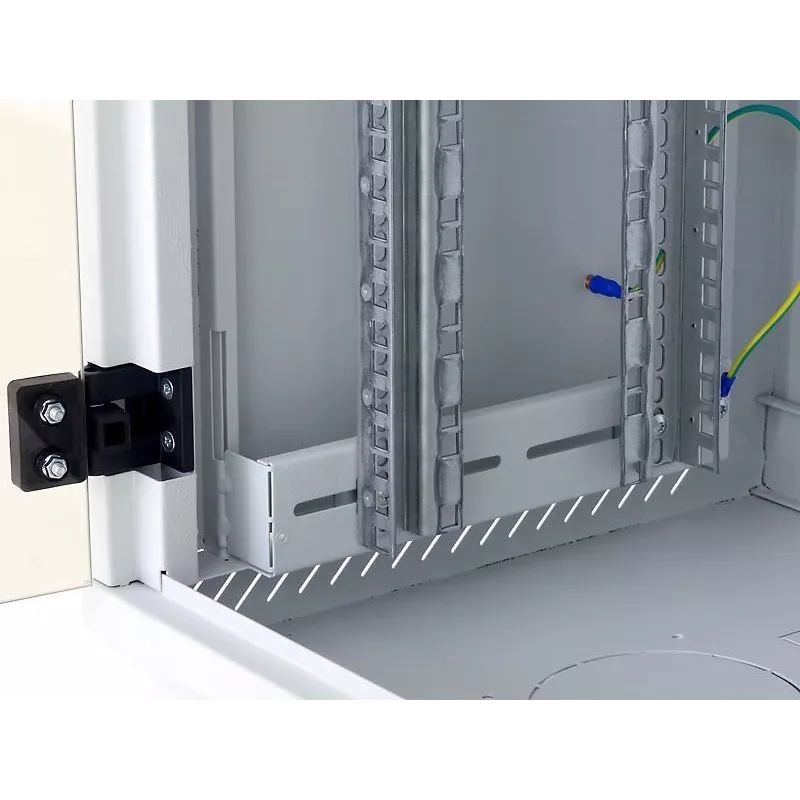

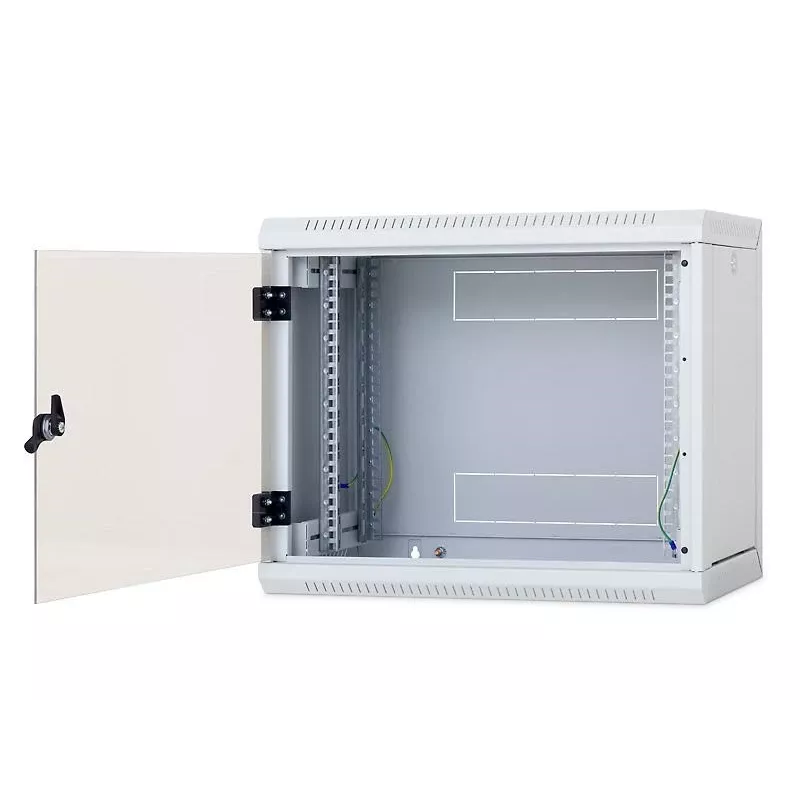

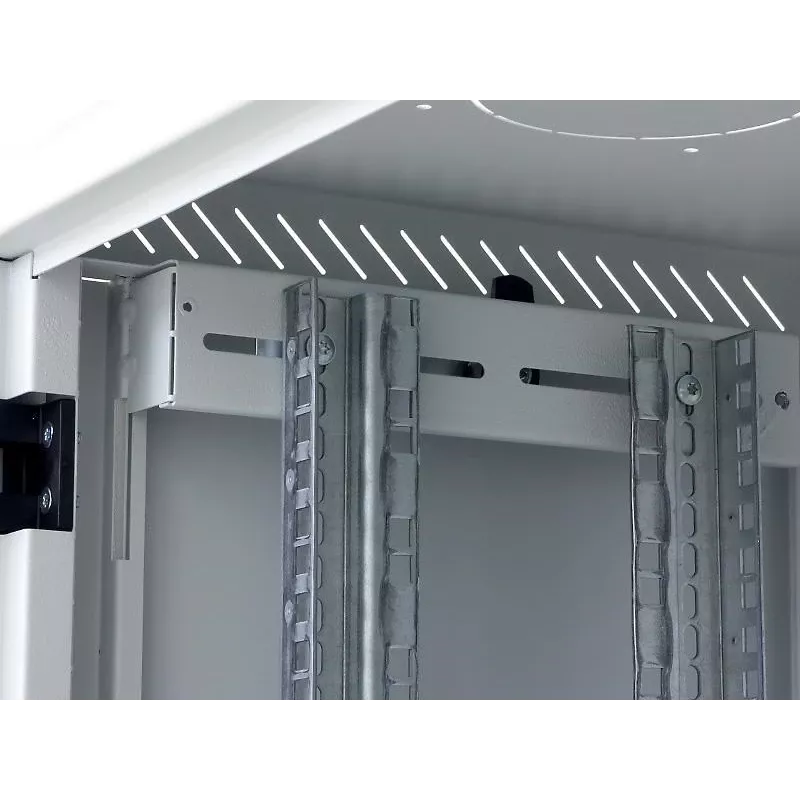

RUA sienas skapis ir viens no vienas sekcijas sienas skapjiem. Pateicoties noņemamiem sānu paneļiem, uzstādītās ierīces ir ļoti viegli pieejamas. Skapim ir izturīga metināta konstrukcija. Augstas kvalitātes apstrāde un mūsdienīga tehnoloģija nodrošina perfektu skapja izskatu un maksimālo kravnesību 30 kg. Skapja durvis standartā ir stikla, bet pēc pieprasījuma var būt tērauda vai perforētas. Eņģu sistēma nodrošina durvju atvēršanu gandrīz 180° leņķī. Durvis var viegli noņemt. NOŅEMAMI SĀNU PANEĻI Noņemami sānu paneļi ļauj piekļūt uzstādītajām ierīcēm no aizmugures, nenoņemot tās. Noslēdzošie paneļi dzesēšanas ventilatoru uzstādīšanai RUA tagad visās versijās ir seši izlaužami noslēdzošie paneļi dzesēšanas ventilatoru RAX-CH-X07-X9 uzstādīšanai (trīs atrodas skapja augšējā un trīs apakšējā daļā). RUA skapis ļauj uzstādīt ierīces, kuras agrāk nevarēja pietiekami atdzesēt sienas skapjos un tāpēc bija jāuzstāda tikai brīvi stāvošos skapjos. REGULĒJAMAS VERTIKĀLĀS SLIEDES Viens pāris vertikālo 19" sliežu ir brīvi regulējams jebkurā skapja dziļumā. Tas vienkāršo ierīču montāžu un savienojošo kabeļu organizēšanu. IZLAUŽAMIE NOSLĒDZOŠIE PANEĻI Kabeļu atveres, kas pārklātas ar izlaužamiem noslēdzošajiem paneļiem, ir sagatavotas skapja augšpusē, apakšpusē un aizmugurē. Izmantojiet plastmasas rāmi un noslēdzošo paneli ar suku, kas ir iekļauti skapja komplektācijā, lai noslēgtu skapja atveri pret putekļu iekļūšanu. APRAKSTS, LIETOŠANAS MĒRĶIS 19" vienas sekcijas sienas skapis ar IP30 aizsardzību Noņemami sānu paneļi, kas nostiprināti ar slēdzenēm Skapis jākar tieši pie sienas Skapī ir divas bīdāmas vertikālās sliedes Skapja konstrukcija: Metināts rāmis ar noņemamiem sānu paneļiem, kas nostiprināti ar slēdzenēm / drošības rūdīta stikla durvis, biezums 4 mm. Pēc pieprasījuma var būt metāla vai perforētas Maksimālā pieļaujamā durvju slodze ir 10 kg Virsmas apdares minimālais biezums ir 65 mikrometri Skapji ir paredzēti datu un telekomunikāciju ierīču un to sadales sistēmu uzstādīšanai Skapja rāmis un visas noņemamās daļas ir savienotas ar zemējuma kabeļiem, kuriem jābūt pareizi nostiprinātiem un ievietotiem savienotājos visu skapja lietošanas laiku Skapja apakšējā daļā ir viena M8 skrūve, kas kalpo kā galvenais zemējuma punkts Kabeļu atveres, kas pārklātas ar izlaužamiem noslēdzošajiem paneļiem, ir izvietotas skapja augšējā un apakšējā daļā aizmugurē, citas atrodas skapja augšējā un apakšējā malā Skapja augšējā un apakšējā daļā ir vairākas atveres, kas ļauj uzstādīt ventilācijas iekārtas un kuras ir pārklātas ar izlaužamiem noslēdzošajiem paneļiem DARBĪBAS APSTĀKĻI Darbības vide: Birojs Skapis nav paredzēts uzstādīšanai ārpus telpām un vidē, kas var negatīvi ietekmēt skapja un uzstādīto ierīču funkcionalitāti (piemēram, sprādzienbīstama vide vai mitra un slapja apkārtne) Jāaizsargā pret: Mehāniskiem bojājumiem Nepareizu lietošanu Izmantošanu citiem mērķiem, nekā skapis paredzēts Nepareiza lietošana ir īpaši: Pārslodze (pārsniedzot maksimālo ieteicamo slodzi) Tādu ierīču uzstādīšana, kas var negatīvi ietekmēt skapja vai uzstādīto iekārtu darbību Skapja konstrukcijas vai dizaina maiņa SKAPJA UZSTĀDĪŠANA Šāda veida skapis jākar tieši pie sienas, izmantojot skrūves, sienas dībeļus un paplāksnes (iekļautas komplektācijā). Montāžas caurumu izvietojums ir parādīts un norādīts kā "R" skapja shēmā. Lai nodrošinātu maksimālo ieteicamo slodzi, ir nepieciešams piestiprināt skapi pie sienas ar atbilstošu nestspēju (ķieģelis, betons vai līdzīgs) un vienmērīgi sadalīt uzstādīto slodzi. Lai izvairītos no putekļu iekļūšanas gadījumā, ja kabeļi tiek izvadīti caur kādu no kabeļu atverēm, to var noslēgt, izmantojot noslēdzošo paneli ar suku vai plastmasas rāmi (abi ir iekļauti skapja komplektācijā). VIDES AIZSARDZĪBA Visas daļas ir izgatavotas no pārstrādājamiem materiāliem, un pēc izmešanas skapis jālikvidē saskaņā ar spēkā esošajiem noteikumiem. Izmēri (AxPxDz mm): 900 x 600 x 495 Durvju izmērs (AxP mm): 795 x 530 Neto svars: 30,3 kg / Bruto svars: 30,7 kg

• Ražotāja Nr.: RUA-18-AS5-CAX-A1
• Durvju platums: 530mm
• Noņemami sānu paneļi: Jā
• Noņemams aizmugures panelis: Jā
• Krāsa: Pelēka (RAL7035)
• Izjaucams: Nē
• Augstums (ārējais): 900mm
• Iepakojuma augstums: 0.900m
• EAN svītrkods: 8595105018798
• Iepakojuma tilpums: 0.2673m³
• Iepakojuma garums: 0.495m
• Ražotāja informācija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Izcelsmes valsts: Čehija
• Piedāvājumā: Nē
• Ļoti samazināts: Nē
• Svars: 30.850kg
• Iepakojuma platums: 0.600m
• Zīmols: Tritón
• Muitas tarifa numurs: 8538100090
• Aizsardzības klase: IP30
• Ieteicamā maksimālā slodze: 30kg
• Platums: 600mm
• Augstuma vienība: 18U
• Durvju augstums: 795mm
• Dziļums: 495mm

Lietošanas veids

Uzstādiet skapi droši pie piemērotas sienas konstrukcijas, ievērojot vietējos būvniecības un drošības noteikumus. Noņemiet sānu paneļus, kad nepieciešama piekļuve uzstādītajām ierīcēm no aizmugures. Uzstādiet iekārtas uz regulējamām 19" vertikālajām sliedēm un iestatiet sliežu dziļumu atbilstoši ierīces dziļumam. Izvadiet kabeļus caur augšējām, apakšējām vai aizmugures izlaužamajām atverēm un noņemiet attiecīgos noslēdzošos paneļus. Izvēlieties nepieciešamo durvju veidu (stikla vai metāla), uzstādiet tās un, ja nepieciešams, noregulējiet atvēršanas virzienu; durvis var noņemt transportēšanai vai uzstādīšanai. Pievienojiet skapi ēkas zemējuma sistēmai pirms uzstādīto iekārtu ieslēgšanas. Ja nepieciešama papildu dzesēšana, uzstādiet saderīgus 19" ventilatoru blokus tam paredzētajās vietās.

Ieteikumi

Drošai un uzticamai darbībai nepārsniedziet 30 kg maksimālo slodzi, pārliecinieties, ka sienas stiprinājums un stiprinājuma elementi ir paredzēti kopējam svaram, un nodrošiniet brīvu gaisa plūsmu caur perforētajiem paneļiem vai pievienojot ventilatoru blokus, uzstādot siltumu izdalošas iekārtas.
