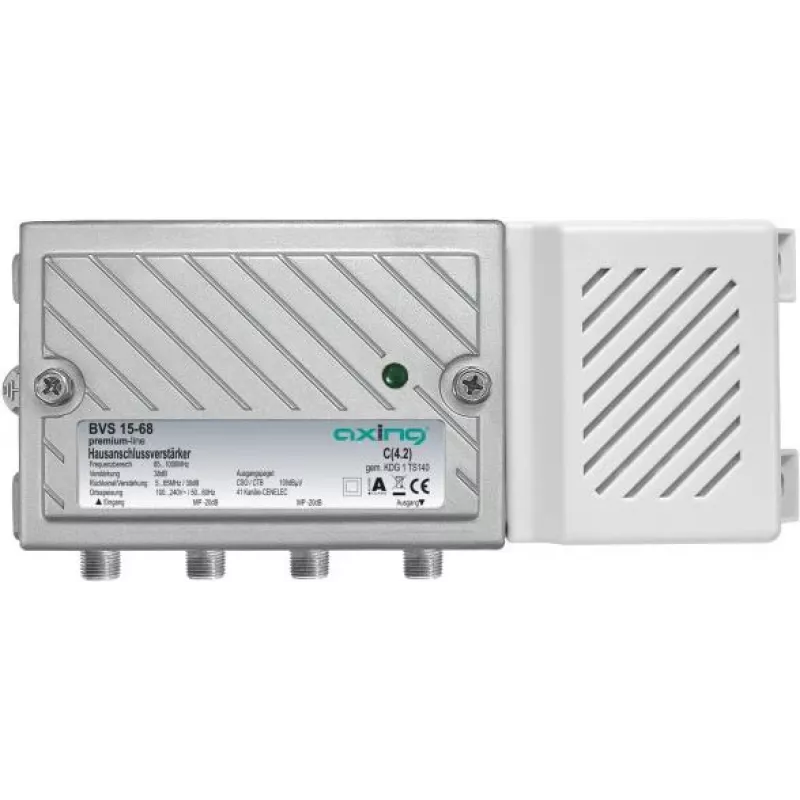

TV signāla pastiprinātājs Axing BVS 15-68

Axing BVS 15-68 TV signāla pastiprinātājs nodrošina regulējamu vājinājumu un izlīdzināšanu priekšupejošajam un atpakaļejošajam ceļam, lai optimizētu signāla kvalitāti sadales sistēmās. Tas ietver pievienojamu starppakāpju vājinājumu un izlīdzināšanu ar džemperiem, iebūvētu atpakaļejošo ceļu, kas aptver 5–65 MHz, F tipa savienotājus un testa pieslēgvietas gan ieejā, gan izejā. Pastiprinātājs ir ievietots alumīnija spiedlejuma un plastmasas korpusā, tā izmēri ir 192 mm × 44 mm × 89 mm, patērē 5,5 W un pieņem maiņstrāvas ieejas spriegumu no 100 līdz 240 V.

Priekšrocības

Regulējams priekšupejošā ceļa vājinājums un izlīdzināšana ļauj precīzi noskaņot, lai kompensētu kabeļa zudumus un līmeņu nelīdzsvarotību. Pievienojams starppakāpju vājinājums un izlīdzināšana ar džemperiem padara konfigurāciju elastīgu un apkopi ērtu bez lodēšanas. Integrētais 5–65 MHz atpakaļejošais ceļš ar regulējamu vājinājumu un pievienojamu atpakaļejošā ceļa izlīdzināšanu atbalsta interaktīvos pakalpojumus. Kompakts korpuss ar F savienotājiem un testa pieslēgvietām atvieglo uzstādīšanu un signāla pārbaudi.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet pastiprinātāju sadales līnijā starp antenas ieeju un pakārtotajām ierīcēm, pievienojot koaksiālos kabeļus ar F tipa savienotājiem. Izmantojiet priekšējos vai iekšējos džemperus, lai iestatītu nepieciešamo starppakāpju vājinājumu un izlīdzināšanu priekšupejošajam ceļam; pēc vajadzības noregulējiet atpakaļejošā ceļa vājinājumu un ievietojiet džemperus atpakaļejošā ceļa izlīdzināšanai. Pārbaudiet signāla līmeņus, izmantojot testa pieslēgvietas ieejā un izejā, un precīzi noregulējiet vājinājumu/izlīdzināšanu optimālam līdzsvaram tīklā. Pirms ierīces ieslēgšanas pārliecinieties, ka elektrotīkla barošana ir 100–240 V robežās.

Ieteikumi

Iestatiet vājinājumu un izlīdzināšanu pakāpeniski: sāciet ar minimālu vājinājumu un palieliniet, lai novērstu pārslodzi vai nelīdzsvarotību. Izmantojiet testa pieslēgvietas, lai salīdzinātu ieejas un izejas līmeņus pēc katras izmaiņas. Instalācijām, kas nodrošina interaktīvos pakalpojumus, pārbaudiet atpakaļejošā ceļa veiktspēju 5–65 MHz joslā un noregulējiet atpakaļejošā ceļa vājinājumu, lai izvairītos no traucējumiem.
