Ūdens bloks EK Water Blocks

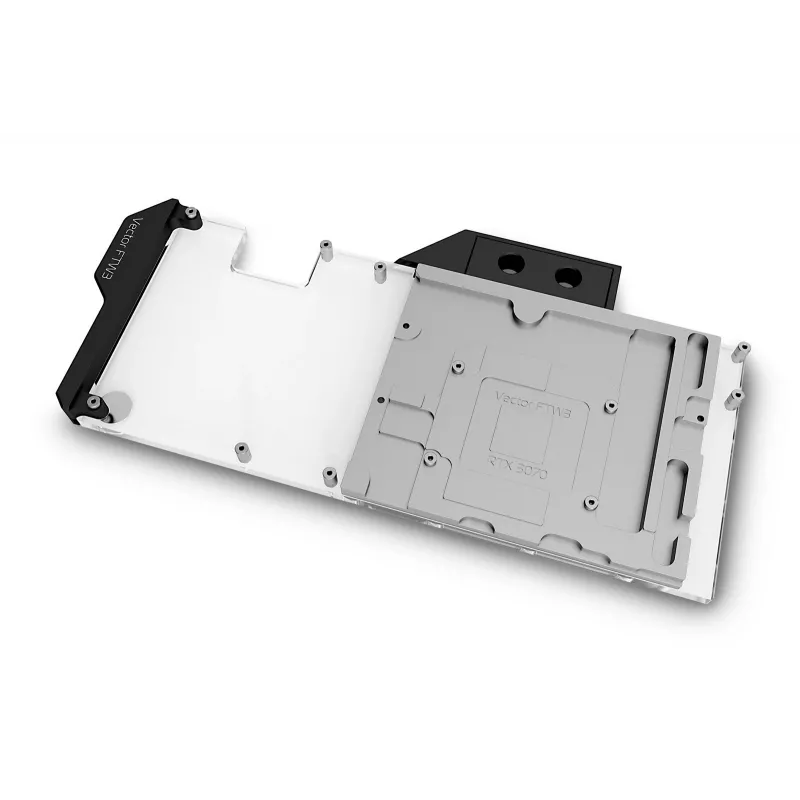

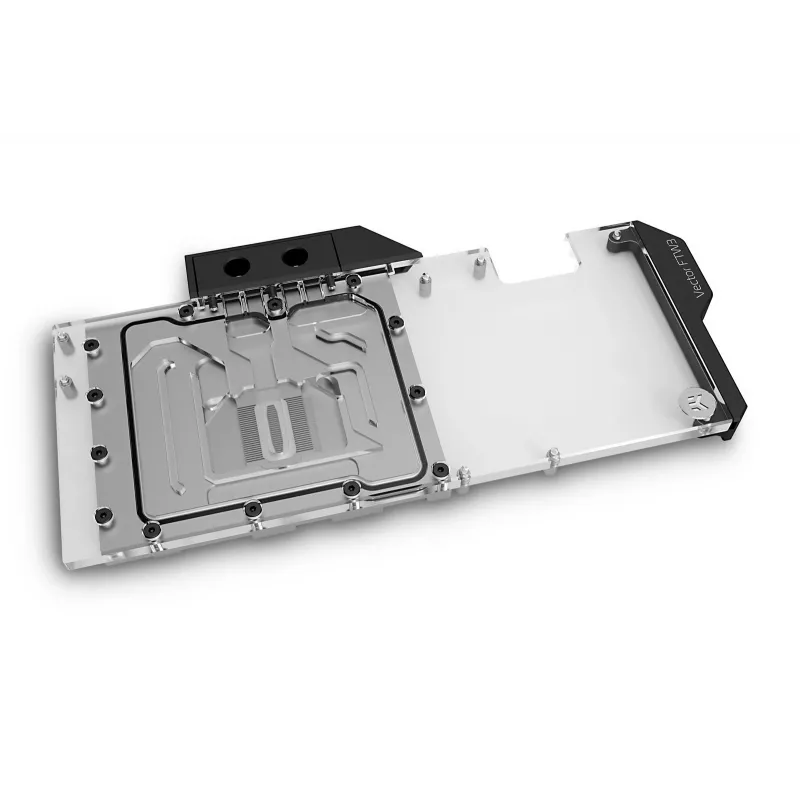

EK-Quantum Vector FTW3 3070 D-RGB ir 2. paaudzes GPU ūdens bloks no EK® Quantum līnijas, kas izstrādāts EVGA® FTW3 RTX 3070 grafiskajām kartēm, kuru pamatā ir NVIDIA® Ampere™ arhitektūra. Bloks aktīvi dzesē GPU mikroshēmu, VRAM, VRM jaudas posmus un droseles, un tam ir niķelēta vara pamatne ar CNC apstrādātu akrila virsu un iepriekš uzstādītām misiņa starplikām. Tam ir adresējams D-RGB apgaismojums, un tas izmanto EPDM blīvgredzenus ūdensnecaurlaidīgam blīvējumam.

Priekšrocības

Vector FTW3 3070 D-RGB izmanto Open Split-Flow dzesēšanas dzinēju ar optimizētiem plūsmas ceļiem un strūklas plāksnes/spuru ģeometriju, kas samazina hidrodinamiskās nestabilitātes un virpuļošanu. Tā konstrukcija nodrošina zemu hidraulisko pretestību, tāpēc tas labi darbojas pat ar mazāka ātruma sūkņiem. Spuru komplekts sastāv no 28 mikrospurām ar 0,6 mm mikrokanāliem, lai līdzsvarotu dzesēšanas efektivitāti un minimālu plūsmas pretestību. Konstrukcijā izmanto niķelētu elektrolītisko varu pamatnei un stiklam līdzīgu lieto akrilu virsmai, nodrošinot efektīvu siltuma pārnesi un caurspīdīgu apdari vizuālai integrācijai.

Piemērots šādiem produktiem:

• EVGA FTW3 RTX 3070 grafiskās kartes (NVIDIA Ampere arhitektūra)
• Pielāgotiem šķidruma dzesēšanas spēļu un darbstaciju datoriem
• Sistēmām, kur nepieciešama zema hidrauliskā plūsmas pretestība (vājākiem vai maza ātruma sūkņiem)

Galvenās specifikācijas

• Saderība: EVGA FTW3 RTX 3070
• Dzesēšanas pārklājums: GPU, VRAM, VRM jaudas posmi un droseles
• Dzesēšanas dzinējs: Open Split-Flow ar strūklas plāksni un 28 mikrospurām (0,6 mm kanāli)
• Materiāli: Niķelēta elektrolītiskā vara pamatne, lietais akrila virsējais slānis, acetāla termināļi
• Blīvējums: EPDM blīvgredzeni

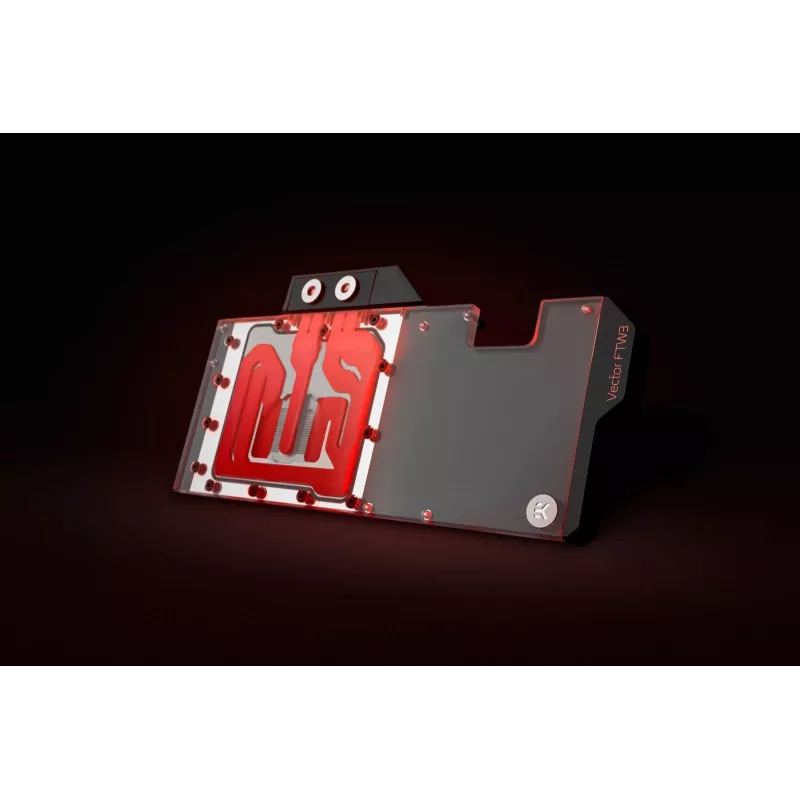

• Apgaismojums: 8 atsevišķi adresējamas D-RGB gaismas diodes (3-pin D-RGB savienotājs, +5V izlīdzinājums)
• Pievienotie piederumi: montāžas mehānisms ar ieskrūvējamām misiņa starplikām, skrūves/uzgriežņi/paplāksnes, 2x niķelēti misiņa G1/4" aizbāžņi, EK-Loop Multi Allen atslēga (6/8/9 mm), termopaliktņi, 1 g EK-TIM Ectotherm termiskā smērviela

Lietošana

Uzstādiet ūdens bloku uz EVGA FTW3 RTX 3070, ievērojot pievienoto montāžas mehānismu un iepriekš uzstādītās misiņa starplikas. Uzklājiet komplektā iekļautos termopaliktņus un pievienoto EK-TIM Ectotherm termisko smērvielu uz GPU un citiem kontakta punktiem, kā norādīts instrukcijā. Pievienojiet bloku savam kontūram, izmantojot G1/4" veidgabalus, un izlīdziniet D-RGB 3-pin savienotāja bultiņu ar +5V marķējumu uz mātesplates ligzdas, lai iespējotu adresējamo apgaismojumu. Vienmērīgi pievelciet skrūves, lai nodrošinātu pareizu kontaktu un blīvējumu.

Ieteikumi

EK iesaka izmantot papildu aizmugures noturplāksni, lai uzlabotu PCB atbalstu, papildu pasīvo dzesēšanu GPU kodolam un VRM aizmugurē, kā arī uzlabotu kopējo izskatu. Izmantojiet kvalitatīvu dzesēšanas šķidrumu un pirms sistēmas ieslēgšanas veiciet noplūdes testus.
