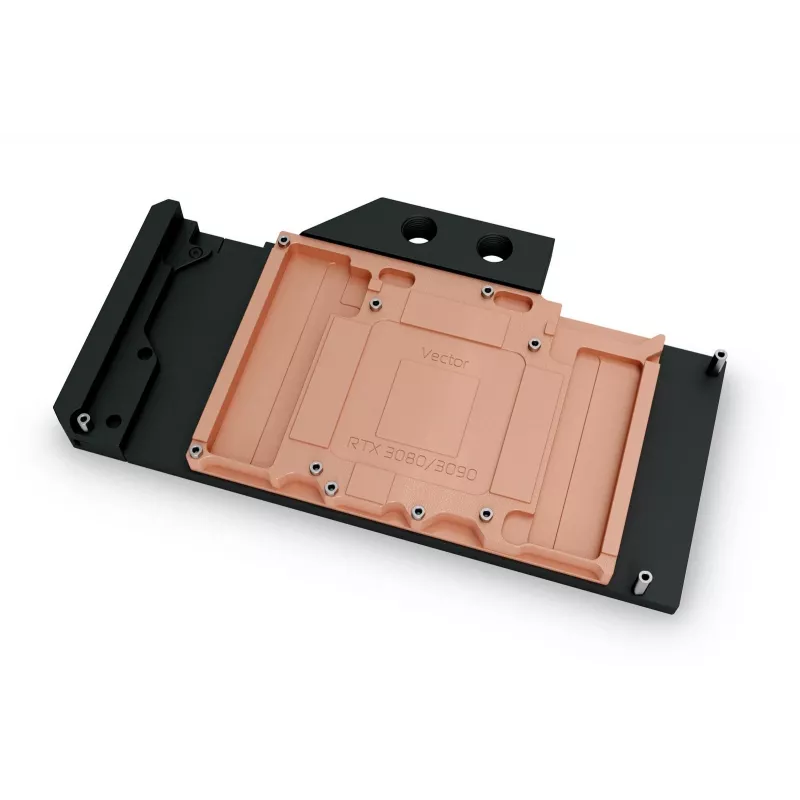

Ūdens bloks EK Water Blocks Quantum Vector RTX 3080/3090 — Acetāls/Varš, Melna, 220×124×20.5 mm

EK Water Blocks Quantum Vector RTX 3080/3090 pilna pārklājuma ūdens bloks ir izstrādāts NVIDIA GeForce RTX 3080 un RTX 3090 grafisko karšu (references PCB dizaini, izņemot Founders Edition) šķidruma dzesēšanai. Bloks apvieno CNC apstrādātu elektrolītiskā vara auksto plāksni ar melnu POM acetāla virsmu, lai tieši atdzesētu GPU kodolu, VRAM un VRM komponentes. Ar izmēriem 220×124×20.5 mm un biezāku vara pamatni, lai nodrošinātu atstarpi augstiem kondensatoriem uz daudzām references kartēm, šis otrās paaudzes Vector bloks piedāvā plašu savietojamību, vienlaikus saglabājot zemu hidraulisko pretestību. Atvērtā dalītās plūsmas dzesēšanas dzinējs, optimizēta strūklas plāksne un 27 mikroreberu masīvs ar 0.5 mm mikrokanāliem nodrošina vienmērīgu dzesēšanas šķidruma sadali un efektīvu siltuma pārnesi. Komplektā ietilpst iepriekš uzstādītas misiņa starplikas, EPDM blīvgredzeni drošai blīvēšanai un pieslēgvietām gatavi termināļi; produkts ir ražots Slovēnijā.

Priekšrocības

Vara aukstā plāksne nodrošina tiešu, augstas vadītspējas kontaktu ar GPU, VRAM un VRM, uzlabojot siltuma izkliedi salīdzinājumā ar gaisa dzesēšanu. Optimizētais atvērtās dalītās plūsmas dizains un strūklas plāksnes ģeometrija samazina hidrodinamiskās nestabilitātes un plūsmas pretestību, ļaujot efektīvi darboties ar zemāka ātruma sūkņiem. Biezāka vara pamatne palielina mehānisko atstarpi augstiem kondensatoriem uz references PCB, un melnais acetāla pārsegs un termināļi melnā krāsā piedāvā viendabīgu estētiku. Iepriekš uzstādītās misiņa starplikas un augstas kvalitātes blīvgredzeni vienkāršo uzstādīšanu un uzlabo ilgtermiņa noplūdes pretestību.

Piemērots

• Šķidruma dzesēšanas konfigurācijām NVIDIA GeForce RTX 3080 un RTX 3090 references dizaina grafiskajām kartēm
• Augstas veiktspējas datoru komplektācijām, kas meklē zemākas GPU temperatūras un samazinātu termisko ierobežošanu
• Pielāgotām kontūru sistēmām, kur nepieciešama zema hidrauliskā pretestība (vājāki vai zema ātruma sūkņi)
• Lietotājiem, kas plāno kombinēt GPU blokus ar aiztures aizmugures plāksnēm papildu pasīvai dzesēšanai

Galvenās specifikācijas

• Formas faktors: pilna pārklājuma GPU ūdens bloks references dizaina RTX 3080/3090 grafiskajām kartēm
• Materiāli: CNC apstrādāta elektrolītiskā vara aukstā plāksne; melns POM acetāla pārsegs un termināļi
• Dzesēšanas pārklājums: GPU kodols, VRAM, VRM, MOSFET un droseles
• Dzesēšanas dzinējs: atvērtā dalītā plūsma ar optimizētu strūklas plāksni un reberu ģeometriju
• Mikroreberu masīvs: 27 mikroreberes ar 0.5 mm mikrokanāliem
• Izmēri: 220 mm (dziļums) × 124 mm (augstums) × 20.5 mm (platums)
• Blīvējums: EPDM blīvgredzeni; iepriekš uzstādītas misiņa starplikas
• Apdare: melns acetāla pārsegs; melna estētika
• Porti: pieslēgvietām gatavi termināļi šķidruma dzesēšanas integrācijai
• Izcelsme: ražots Slovēnijā

Kā lietot

Pirms uzstādīšanas sagatavojiet pielāgoto kontūru un pārliecinieties, ka dzesēšanas šķidrums ir savietojams ar vara un acetāla komponentēm. Noņemiet grafiskās kartes oriģinālo dzesētāju saskaņā ar ražotāja norādījumiem un notīriet GPU kristālu, VRAM un apkārtējās virsmas no vecās termopastas. Izlīdziniet ūdens bloku tā, lai aukstā plāksne saskartos ar GPU, VRAM un VRM paliktņiem; nostipriniet bloku, izmantojot komplektā iekļautās misiņa starplikas un montāžas mehānismu. Pievienojiet ieplūdes un izplūdes armatūru, piepildiet un atgaisojiet kontūru, pēc tam veiciet noplūdes testu ar sūkni, kas darbojas ārēji vai zemā ātrumā. Uzraugiet temperatūras un pārbaudiet pareizu plūsmu un blīvējumu pirms sistēmas atgriešanas normālā darbībā.

Ieteikumi

Izmantojiet dzesēšanas šķidruma sastāvus, kas ieteicami jauktu metālu kontūriem, un izvairieties no agresīvām piedevām. Savienojiet bloku ar saderīgu aiztures aizmugures plāksni, lai uzlabotu pasīvo dzesēšanu VRAM un PCB VRM zonās. Izmantojot vājākus sūkņus, Vector zemās hidrauliskās pretestības dizains nodrošina pietiekamu plūsmu, taču vienmēr pārbaudiet plūsmas ātrumus un regulāri veiciet tehniskās apkopes pārbaudes attiecībā uz noplūdēm un dzesēšanas šķidruma stāvokli.
