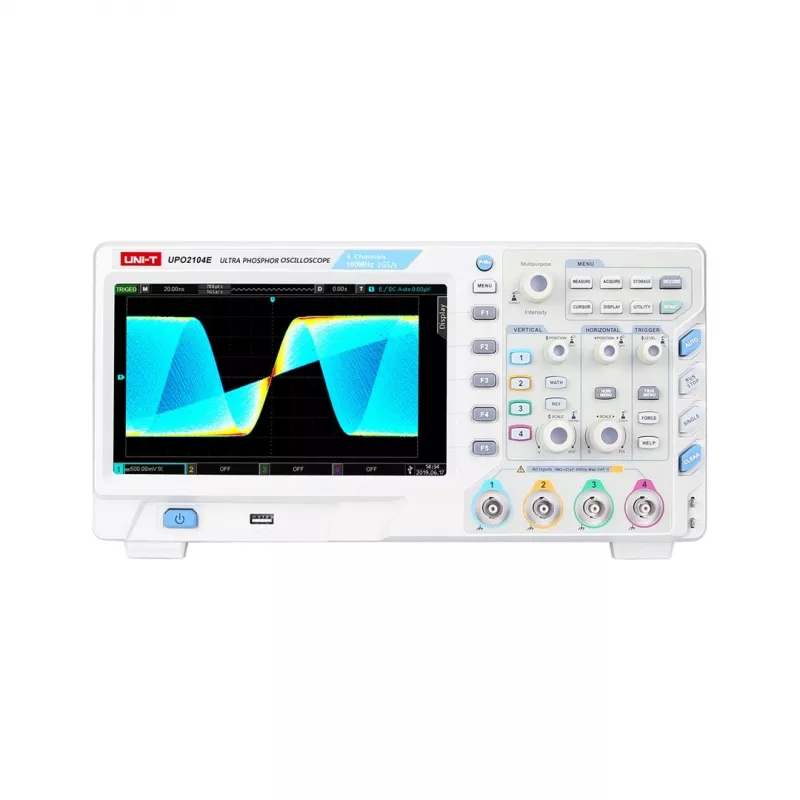

UNI-T UPO2104E 100 MHz 4-kanālu digitālais osciloskops

UNI-T UPO2104E ir augstas veiktspējas 4-kanālu digitālais osciloskops ar 100 MHz joslas platumu un 1 GS/s reāllaika iztveršanas ātrumu, kas paredzēts profesionāliem inženieriem un tehniķiem. Tam ir liels 8 collu TFT LCD displejs ar 800x600 izšķirtspēju, dziļa atmiņa 56 Mpts un viļņu formas uztveršanas ātrums 80 000 wfms/s detalizētai signālu analīzei.

Priekšrocības

Ar 4 analogajiem kanāliem, uzlabotu iedarbināšanu un seriālo dekodēšanu (IIC, SPI, RS232/UART, CAN, LIN) UPO2104E vienkāršo sarežģītus mērījumus. Tā 34 automātiskie mērījumi un plašās matemātikas funkcijas (tostarp FFT, integrālis, diferenciālis) palielina produktivitāti.

Piemērots

• Elektronikas remontam un problēmu novēršanai
• Iegulto sistēmu izstrādei
• Izglītības un apmācības laboratorijām
• Pētniecībai un izstrādei

Galvenās specifikācijas

• Joslas platums: 100 MHz
• Analogie kanāli: 4
• Reāllaika iztveršanas ātrums: 1 GS/s
• Atmiņas dziļums: 56 Mpts
• Viļņu formas uztveršanas ātrums: 80 000 wfms/s
• Displejs: 8 collu TFT LCD, 800x600 pikseļi
• Vertikālā jutība: 1 mV/div - 20 V/div
• Horizontālā skala: 2 ns/div - 1000 s/div
• ADC izšķirtspēja: 8 biti
• Ieejas pretestība: 1 MΩ ± 2% || 18 pF ± 3 pF
• Pieauguma laiks: < 3,5 ns
• Savienojamība: USB Host, USB Device, LAN, AUX Out

Ieteikumi

Lai veiktu visaptverošu signālu analīzi un atkļūdošanu, savienojiet UPO2104E ar augstas kvalitātes zondēm un apsveriet iespēju izmantot papildu akumulatora bloku pārnēsājamai lietošanai.
