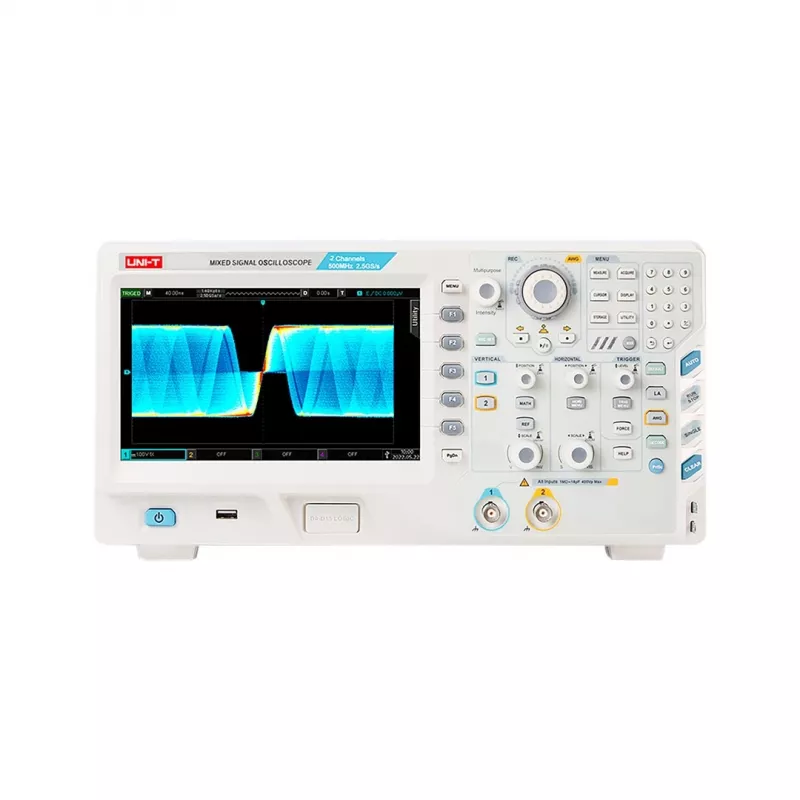

UNI-T UPO3352E Osciloskops 350 MHz 2 kanāli 2.5 GSa/s

UNI-T UPO3352E ir augstas veiktspējas digitālais osciloskops ar 350 MHz joslas platumu un 2 analogajiem kanāliem. Ar reāllaika iztveršanas ātrumu 2.5 GSa/s (vienam kanālam) un dziļu atmiņu 250 Mpts tas uztver detalizētus viļņu formas signālus padziļinātai analīzei. 8 collu TFT LCD displejs ar 800x600 izšķirtspēju nodrošina skaidru vizualizāciju. Ideāli piemērots profesionāliem inženieriem un tehniķiem pētniecībā un attīstībā, izglītībā un apkalpošanā.

Priekšrocības

Augsts joslas platums un iztveršanas ātrums ļauj precīzi izmērīt ātrus signālus. Liela atmiņas dziļums ļauj veikt ilgstošu signālu uztveršanu. Plašas trigerēšanas un dekodēšanas iespējas vienkāršo seriālās kopnes analīzi. Stabili savienojumi ar USB un LAN saskarnēm.

Piemērots

• Iegulto sistēmu projektēšana un atkļūdošana
• Jaudas elektronikas analīze
• Automobiļu elektronikas testēšana
• Izglītības laboratorijas

Galvenie parametri

• Joslas platums: 350 MHz
• Analogie kanāli: 2
• Reāllaika iztveršanas ātrums: 2.5 GSa/s (viens kanāls), 1.25 GSa/s (divi kanāli)
• Atmiņas dziļums: 250 Mpts (viens kanāls), 125 Mpts (divi kanāli)
• Viļņu formas uztveršanas ātrums: 1 000 000 wfms/s (segmentēta uztveršana)
• Displejs: 8 collu TFT LCD, 800x600 pikseļi
• Vertikālā izšķirtspēja: 8 biti
• Vertikālā jutība: 1 mV/div līdz 20 V/div
• Laika bāzes diapazons: 1 ns/div līdz 1000 s/div
• Ieejas pretestība: 1 MΩ ±1% || 18 pF ±3 pF
• Pieauguma laiks: <1.1 ns
• Trigerēšanas veidi: mala, impulss, šaurs, logs, N-tā mala, aizkave, taimauts, uzst./tur., slīpums, video, kods, ilgums, secība
• Saskarnes: USB Host, USB Device, LAN, AUX Out
• Mērījumu funkcijas: 34 automātiskie mērījumi
• Seriālās kopnes dekodēšana: RS232/UART, I2C, SPI, CAN, LIN
• Barošana: 100-240 V AC RMS, 50/60 Hz

Ieteikumi

Visaptverošai signālu analīzei izmantojiet saderīgus zondes un piederumus. Nodrošiniet pareizu kalibrēšanu precīziem mērījumiem.
