USB centrmezgla karte Kolink USB 2.0 ar 60cm USB un Molex kabeli

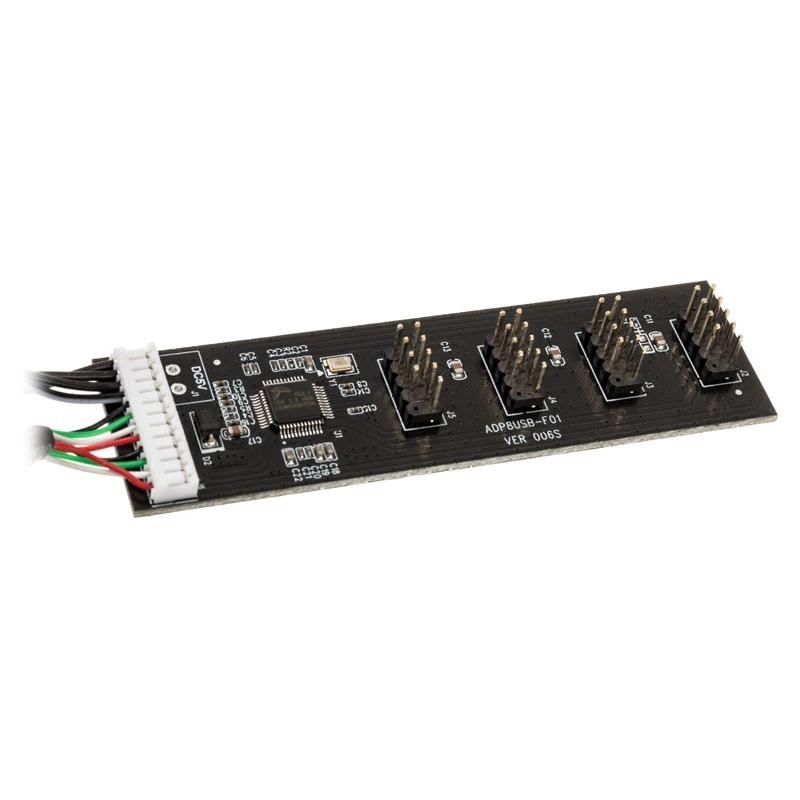

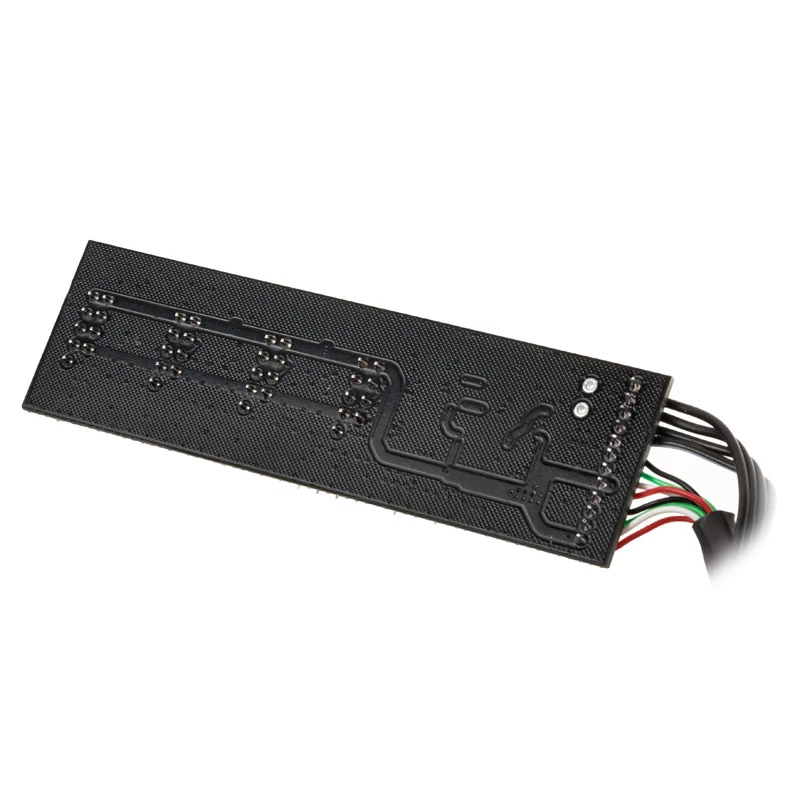

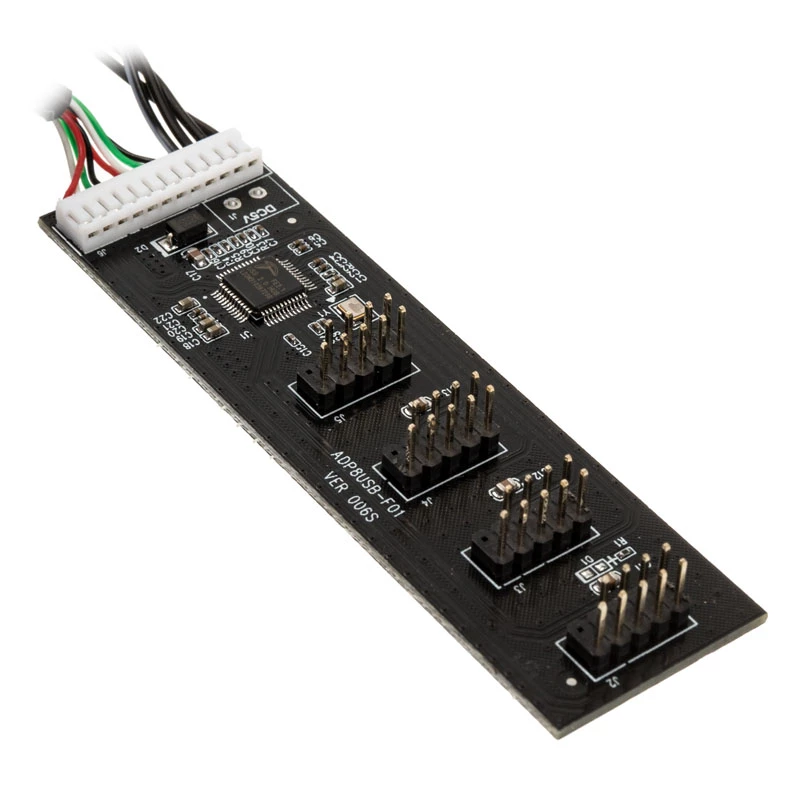

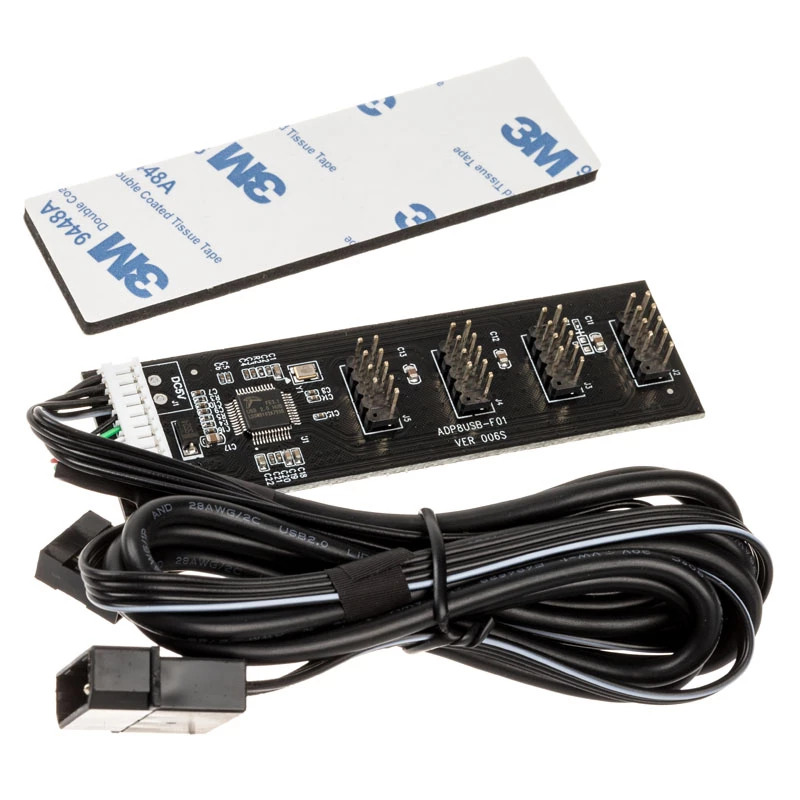

Kolink USB 2.0 centrmezgla karte ir iekšējs paplašināšanas modulis, kas palielina pieejamo iekšējo USB pieslēgvietu skaitu galddatoru sistēmās. Ievietota melnā plastmasas korpusā un kompaktos izmēros (95 mm × 12 mm × 29 mm), plate savienojas ar esošo iekšējo USB 2.0 savienotāju, izmantojot piegādāto 60 cm USB kabeli, un nodrošina četras iekšējās USB 2.0 pieslēgvietas. Papildu 4 kontaktu Molex strāvas savienotājs apgādā centrmezglu un atsevišķus kanālus ar stabilu strāvu. Komplektā ietilpst Molex strāvas vads un 3M līmlente drošai stiprināšanai uz magnētiskām un nemagnētiskām virsmām.

Priekšrocības

Iekšējais dizains taupa ārējo korpusa vietu un novērš nepieciešamību vadīt ārējos centrmezglus vai kabeļus caur korpusa izgriezumiem. Iekļautais 60 cm USB kabelis un Molex strāvas vads ļauj elastīgi izvietot centrmezgla karti šasijas iekšpusē, vienlaikus nodrošinot pietiekamu strāvu pievienotajām ierīcēm. Zema profila melnais plastmasas korpuss un līmējošā stiprināšana padara uzstādīšanu vienkāršu un neuzkrītošu.

Piemērots

• Iekšējo USB pieslēgvietu pievienošanai priekšējā I/O paneļa paplašināšanai
• Iekšējo perifērijas ierīču, piemēram, karšu lasītāju, RGB kontrolieru vai iekšējo centrmezglu, pievienošanai
• Sistēmām, kurās ārējie USB centrmezgli ir nepraktiski vai nevēlami
• Kompaktām vai pielāgotām būvēm, kurām nepieciešama diskrēta iekšējā kabeļu vadība

Galvenās specifikācijas

• Resursdatora saskarne: USB 2.0 (iekšējais savienotājs)
• Nodrošinātās pieslēgvietas: četras iekšējās USB 2.0 pieslēgvietas
• Kabeļa garums: 60 cm USB kabelis uz resursdatoru
• Strāvas savienotājs: 4 kontaktu Molex strāvas ieeja
• Korpusa krāsa: melna
• Korpusa materiāls: plastmasa
• Izmēri: 95 mm (P) × 12 mm (D) × 29 mm (A)
• Stiprināšana: 3M līmlente magnētiskām un nemagnētiskām virsmām

Lietošana

Savienojiet piegādāto 60 cm USB kabeli no Kolink centrmezgla kartes ar iekšējo USB 2.0 savienotāju uz mātesplates. Pievienojiet 4 kontaktu Molex strāvas vadu brīvam Molex savienotājam no sistēmas barošanas bloka, lai nodrošinātu papildu strāvu centrmezglam. Novietojiet centrmezgla karti šasijas iekšpusē un nostipriniet to, izmantojot iekļauto 3M līmlenti. Izvadiet četras iekšējās USB pieslēgvietas uz mērķa vietu, piemēram, priekšējo I/O kronšteinu vai iekšējām perifērijas ierīcēm, un pievienojiet saderīgas USB 2.0 ierīces.

Ieteikumi

Izmantojiet centrmezglu zemas līdz vidējas jaudas iekšējām USB ierīcēm. Augstas jaudas perifērijas ierīcēm pārbaudiet kopējo strāvas patēriņu un, ja nepieciešams, izmantojiet darbināmus ārējos centrmezglus vai ierīces ar atsevišķiem barošanas avotiem. Pārliecinieties, ka Molex strāvas savienotājs ir stingri iesprausts un ka kabeļi netraucē dzesēšanai vai kustīgām daļām korpusa iekšpusē.
