USB centrmezgls EXSYS EX-1194HMS

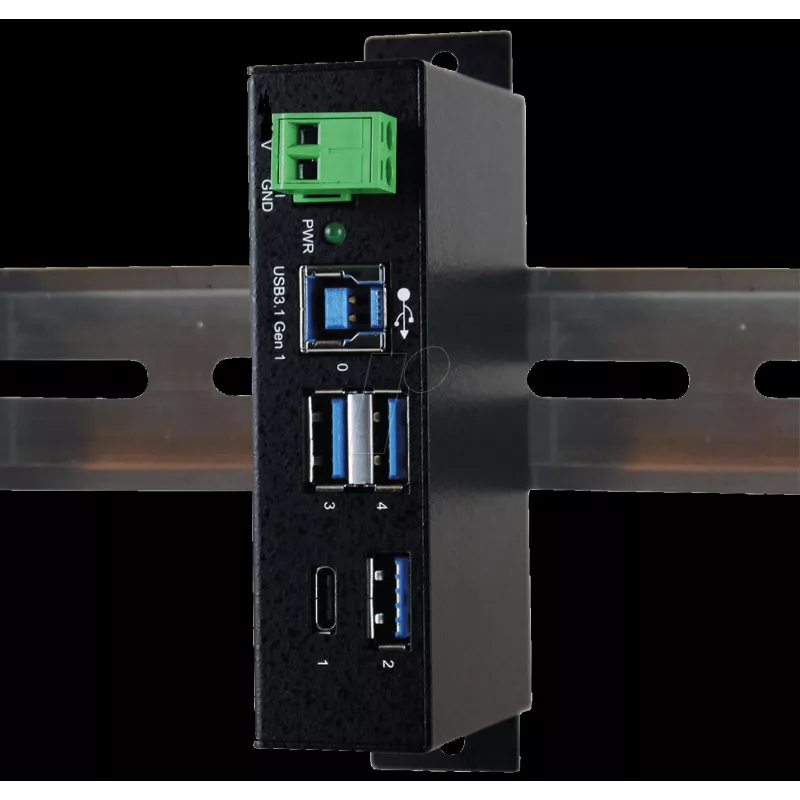

EXSYS EX-1194HMS ir kompakts USB 3.2 Gen 1 (USB 3.1 Gen 1) metāla centrmezgls, kas paredzēts, lai paplašinātu vienu USB-B resursdatora pieslēgvietu četrās pakārtotajās pieslēgvietās: vienā pilnvērtīgā USB-C un trijos USB-A savienotājos. Tas atbalsta datu pārraides ātrumu līdz 5 Gbps, nodrošina ESD pārsprieguma aizsardzību visām pieslēgvietām un ir izstrādāts, lai atbilstu automatizācijas, biroja un rūpniecisko lietojumu prasībām. Centrmezgls pieņem plašu ieejas sprieguma diapazonu, un to var uzstādīt 19 collu statnē vai uz DIN-sliedes elastīgai uzstādīšanai.

Priekšrocības

EX-1194HMS piedāvā USB-A un atgriezenisku USB-C pieslēgvietu kombināciju plašai ierīču savietojamībai un vienkāršam kabeļu savienojumam. Visas pieslēgvietas ietver 15 kV ESD pārsprieguma aizsardzību un atbalsta aizsardzību pret sprieguma svārstībām. Centrmezgls atbalsta līdz 900 mA USB kopnes jaudu katrai pieslēgvietai, ātrās USB uzlādes režīmus (CDP un DCP) un izvēles +5 V kopnes jaudu. Kompaktais metāla korpuss un iekļautais DIN-sliedes komplekts vienkāršo uzstādīšanu rūpnieciskā un statņu vidē.

Piemērots

• Vairāku USB 3.0/3.1 perifērijas ierīču pievienošanai vienai resursdatora pieslēgvietai
• Rūpnieciskās vadības un automatizācijas sistēmām, kurām nepieciešama izturīga, pret pārspriegumu aizsargāta USB paplašināšana
• Biroja darbstacijām un 19 collu statņu uzstādīšanai
• USB-C un USB-A ierīču uzlādei un datu pārsūtīšanai

Galvenās specifikācijas

• Resursdatora saskarne: USB 3.2 Gen 1 (USB 3.1 Gen 1) B tipa
• Pakārtotās pieslēgvietas: 1 × USB-C (pilnvērtīgs), 3 × USB-A
• Datu pārraides ātrums: līdz 5 Gbps
• ESD aizsardzība: 15 kV visām pieslēgvietām
• Strāvas ieeja: +7 V līdz +48 V līdzstrāva caur spaiļu bloku
• Kopnes jauda katrai pieslēgvietai: līdz 900 mA; atbalsta CDP un DCP uzlādes režīmus
• Izmēri: 114,5 × 57,3 × 26,3 mm
• Svars: 0,3 kg
• Korpuss: metāls (uzstādāms statnē/DIN-sliedē); krāsa: melna

Kā lietot

Uzstādiet centrmezglu, izmantojot iekļauto DIN-sliedes komplektu, vai uzstādiet to 19 collu statnē pēc nepieciešamības. Pievienojiet centrmezgla USB-B augšupplūsmas pieslēgvietu resursdatora datoram, izmantojot komplektā iekļauto USB kabeli. Pievienojiet pakārtotās ierīces USB-C vai USB-A pieslēgvietām. Pievadiet līdzstrāvu norādītajā +7 līdz +48 V diapazonā caur spaiļu bloku, lai vajadzības gadījumā nodrošinātu lielāku kopnes jaudu un uzlādes funkcijas. Ievērojiet pareizu kabeļu orientāciju neatgriezeniskiem savienotājiem; USB-C pieslēgvieta atbalsta atgriezenisku spraudņu orientāciju.

Ieteikumi

Izmantojiet ekranētus USB kabeļus un stabilu līdzstrāvas avotu norādītajā sprieguma diapazonā, lai nodrošinātu uzticamu datu pārraidi un aizsargātu pievienotās ierīces. Rūpnieciskām instalācijām piestipriniet centrmezglu pie DIN-sliedes un pārbaudiet zemējumu, lai maksimāli palielinātu ESD aizsardzību.
