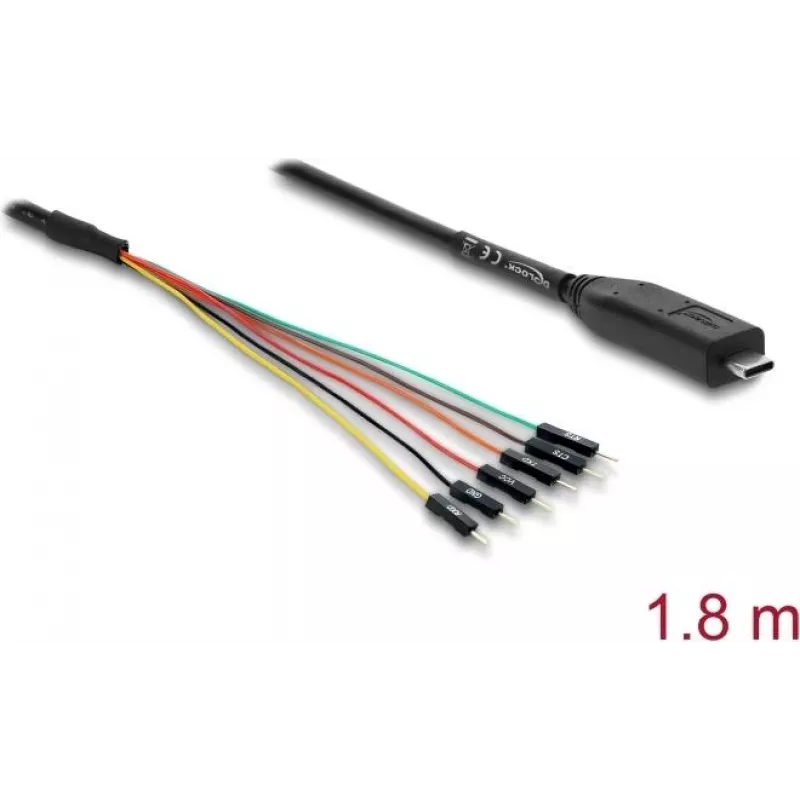

USB kabelis DELOCK 63983 — viena gabala savienojuma kabelis USB ierīcēm

DELOCK 63983 ir viena gabala USB kabelis, kas paredzēts USB saderīgu ierīču savienošanai datu pārraidei un/vai barošanas piegādei. Produktu saimē ietilpst arī kompakts USB 2.0 Type-C uz UART TTL pārveidotāja variants, kas nodrošina 6 kontaktu galviņu ar TX, RX, CTS un RTS līnijām un atsevišķu 5 V izeju, ļaujot tiešu seriālo komunikāciju starp resursdatoru un iegultajām ierīcēm, kas izmanto 3,3 V loģiku.

Priekšrocības

Adapteris atbalsta USB 2.0 caur Type-C savienotāju un nodrošina standarta UART vadības signālus aparatūras plūsmas kontrolei, garantējot uzticamu seriālo datu apmaiņu. Speciāla 5 V strāvas izeja ļauj barot mērķa plates vai sensorus tieši no pārveidotāja, kamēr TX/RX signāli darbojas ar 3,3 V TTL, lai atbilstu izplatītajiem mikrokontrolleru sprieguma domēniem. Tā kompaktais formas faktors un pielodētā 6 kontaktu galviņa vienkāršo pieslēgšanu un integrāciju izstrādes sistēmās un testēšanas stendos.

Piemērots

• Programmaparatūras augšupielādei un seriālā sāknēšanas ielādētāja komunikācijai ar mikrokontrolleriem
• Atkļūdošanai un seriālās konsoles piekļuvei vienplates datoriem un iegultajām sistēmām
• Sensoru un moduļu pieslēgšanai, kas izmanto 3,3 V UART
• Prototipēšanai un aparatūras izstrādei, kur nepieciešama USB-seriālā pārveidošana

Galvenās specifikācijas

• Saskarne: USB Type-C (USB 2.0)
• Loģikas līmenis: 3,3 V TTL priekš TX/RX
• Galviņa: 6 kontaktu ar TX, RX, CTS, RTS un barošanas līnijām
• Izejas spriegums: 5 V strāvas izeja ārējām ierīcēm
• Atbalstītie signāli: TX, RX, CTS, RTS (aparatūras plūsmas kontroles spēja)
• Formas faktors: kompakta plate ar pielodētu galviņu tiešai pieslēgšanai

Kā lietot

Pievienojiet pārveidotāju resursdatoram, izmantojot USB Type-C kabeli, pēc tam savienojiet mērķa ierīci ar 6 kontaktu galviņu, saskaņojot TX ar RX un RX ar TX, un pievienojiet zemējumu. Ja nepieciešama aparatūras plūsmas kontrole, attiecīgi pievienojiet CTS un RTS. Izmantojiet 5 V izeju, lai barotu ārējos moduļus, ja to sprieguma un strāvas prasības ir saderīgas. Instalējiet nepieciešamos draiverus resursdatorā, lai pārveidotājs tiktu atpazīts kā seriālais COM ports, pēc tam atveriet termināli vai programmēšanas rīku ar pareizo pārraides ātrumu un komunikācijas iestatījumiem jūsu ierīcei.

Ieteikumi

Pirms 5 V izejas izmantošanas pārbaudiet mērķa ierīces sprieguma toleranci un nodrošiniet kopēju zemējumu uzticamai komunikācijai. Ja mērķa ierīce izmanto citu loģikas līmeni, izmantojiet atbilstošu līmeņu pārveidotāju, lai novērstu bojājumus. Stabilai datu pārraidei pārliecinieties par pareizu TX/RX savienojumu un aktivizējiet aparatūras plūsmas kontroli savā terminālī vai programmaparatūras rīkā, kad tiek izmantoti CTS/RTS.
