USB kabelis DELOCK 63983 — viens gab., standarta USB savienojums

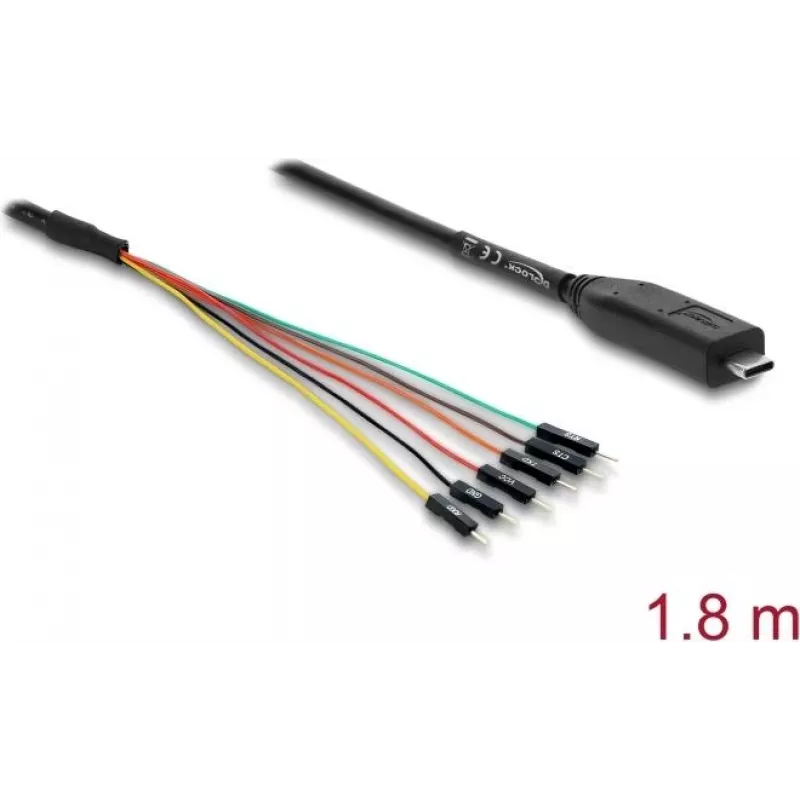

DELOCK 63983 ir USB kabelis, kas tiek piegādāts kā viena vienība un nodrošina standarta USB savienojumu datu pārsūtīšanai un uzlādei starp saderīgām ierīcēm. Šis konkrētais variants ir USB 2.0 Type-C uz UART TTL (5 V) adapteris ar integrētu 6 kontaktu galviņu, kas nodrošina TX, RX, CTS, RTS, VCC (5 V) un GND signālus. Ar 1,8 m kabeļa garumu tas ir paredzēts darbam uz galda, izstrādei un lauka lietošanai, kur USB resursdatoram jābūt tieši savienotam ar TTL līmeņa seriālajām ierīcēm un, ja nepieciešams, jāpiegādā 5 V mērķa platei.

Priekšrocības

Adapteris apvieno USB 2.0 Type-C savienojamību ar standarta 5 V TTL seriālajiem līmeņiem, nodrošinot tiešu seriālo komunikāciju bez nepieciešamības pēc atsevišķa jaudas pārveidotāja. Atklātā 6 kontaktu galviņa ietver aparatūras plūsmas kontroles līnijas (CTS un RTS) un speciālu 5 V izeju, lai barotu saderīgas mērķa ierīces. 1,8 m garums piedāvā elastību ierīču izvietošanā un samazina mehānisko slodzi pie resursdatora savienotāja testēšanas vai izstrādes laikā.

Piemērots

• Seriālo konsoļu piekļuvei maršrutētājiem, viena plates datoriem un iegultajām sistēmām
• Mikrokontrolleru izstrādei un atkļūdošanai, izmantojot TTL līmeņa UART
• Programmaparatūras ierakstīšanai un sāknēšanas ielādētāja mijiedarbībai, kam nepieciešams seriālais savienojums
• Aparatūras testēšanai un diagnostikai, kur tiek izmantota CTS/RTS plūsmas kontrole
• Prototipēšanas scenārijiem, kur ērts ir 5 V barošanas avots no adaptera

Galvenās specifikācijas

• Saskarne: USB 2.0 Type-C uz UART TTL
• UART signāla līnijas: TX, RX, CTS, RTS, VCC (5 V), GND
• Signāla sprieguma līmenis: 5 V TTL datiem un VCC izejai
• Kabeļa garums: 1,8 m
• Savienotājs: 6 kontaktu galviņa tiešai kontaktu piekļuvei

Kā lietot

Pievienojiet Type-C spraudni USB resursdatora portam datorā vai saderīgā ierīcē, kas atbalsta USB 2.0. Pievienojiet 6 kontaktu galviņu mērķa ierīcei, nodrošinot pareizu izlīdzināšanu, lai vienas puses TX savienotos ar otras RX un GND būtu kopīgs. Ja nepieciešama barošana no adaptera, pievienojiet VCC (5 V) kontaktu mērķim tikai pēc tam, kad esat pārliecinājušies, ka mērķis pieņem 5 V barošanu. Palaidiet termināļa emulatoru vai seriālās komunikācijas programmu resursdatorā, atveriet atbilstošo COM/seriālo portu un iestatiet nepieciešamo bodu ātrumu un seriālos parametrus. Iespējojiet aparatūras plūsmas kontroli programmatūrā, kad izmantojat CTS/RTS līnijas uzticamai pārsūtīšanai.

Ieteikumi

Pirms pievienošanas pārbaudiet mērķa ierīces pieļaujamos loģikas un barošanas spriegumus; ja ierīcei nepieciešama 3,3 V loģika, izmantojiet līmeņa pārveidotāju vai piemērotu adapteri. Sargājiet kabeli no asiem locījumiem un izvairieties no savienotāju pakļaušanas mitrumam. Kad izmantojat plūsmas kontroli, konfigurējiet termināli, lai tas atbilstu mērķa ierīces RTS/CTS darbībai, lai novērstu komunikācijas problēmas.
