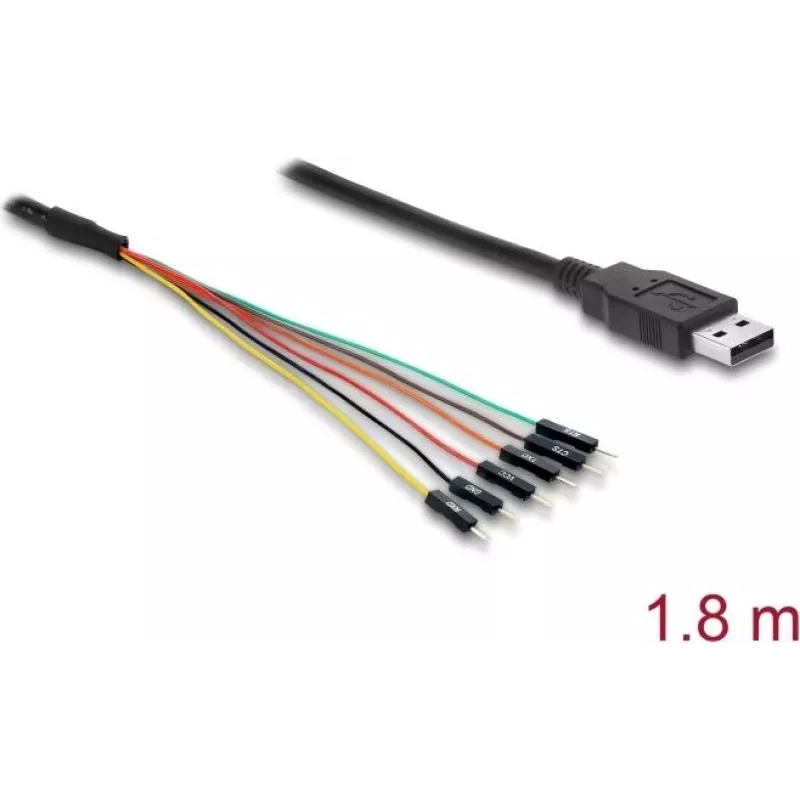

USB kabelis DELOCK 63986 — viens iepakojumā, standarta USB savienojums

DELOCK 63986 ir viens iepakojumā pieejams USB kabelis, kas darbojas kā USB 2.0 Type-A uz UART TTL pārveidotājs ar integrētu 1,8 m kabeli. Tas pārveido standarta USB resursdatora portu 6 kontaktu TTL līmeņa sērijas saskarnē, kas nodrošina TX, RX, CTS, RTS un speciālu 5 V izeju. Kabelis atbalsta datu pārraidi USB 2.0 režīmā un var nodrošināt strāvu saderīgām TTL ierīcēm, nepārsniedzot USB resursdatora pieejamos strāvas ierobežojumus, tādējādi tas ir piemērots darbam uz galda, izstrādei un uzstādīšanai korpusos.

Priekšrocības

Integrētais pārveidotājs novērš nepieciešamību pēc atsevišķa sērijas adaptera un var tieši barot daudzas mērķa ierīces no USB 5 V izejas, ja ierīces strāvas prasības to atļauj. Aparatūras plūsmas vadības līnijas (CTS un RTS) ir izceltas uzticamai sērijas komunikācijai lietojumprogrammās, kur nepieciešams rokasspiediens. 1,8 m kabeļa garums nodrošina papildu sasniedzamību ērtam darbam ar izstrādes platēm vai ierīču izvietošanai iekšā korpusos bez papildu pagarinātājiem.

Piemērots

• Mikrokontrolleru un izstrādes plašu aparātprogrammatūras atjaunināšanai un sāknēšanas ielādētāja piekļuvei
• Sērijas konsoles piekļuvei maršrutētāju, vienplate datoru un iegulto sistēmu atkļūdošanai
• Datu apmaiņai ar sensoriem, modemiem un rūpnieciskiem kontrolleriem, izmantojot TTL UART līmeņus
• Uz mikrokontrolleriem balstītu projektu prototipēšanai un programmēšanai

Galvenās specifikācijas

• Saskarne: USB 2.0 Type-A (resursdators) uz UART TTL
• Savienotājs: 6 kontaktu spraudnis ar TX, RX, CTS, RTS un 5 V izeju
• Signāla līmenis: TTL (pieejama 5 V izeja)
• Kabeļa garums: 1,8 m integrēts kabelis
• Strāva: 5 V izeja no USB resursdatora (ievērojot resursdatora strāvas ierobežojumus)

Lietošana

Ievietojiet Type-A spraudni datora vai citas USB resursdatora ierīces USB resursdatora portā. Savienojiet 6 kontaktu spraudni ar mērķa ierīces UART kontaktiem, pārliecinoties, ka TX ir savienots ar RX un RX ar TX; savienojiet CTS un RTS, ja nepieciešama aparatūras plūsmas vadība. Ja mērķa ierīci var barot no USB, izmantojiet 5 V izeju, ievērojot resursdatora strāvas iespējas. Ja nepieciešams, instalējiet atbilstošus draiverus resursdatorā, ja pārveidotājs netiek atpazīts automātiski, pēc tam atveriet sērijas termināli vai programmēšanas rīku, kas konfigurēts ar pareizo pārraides ātrumu un sērijas parametriem.

Ieteikumi

Pirms savienošanas pārbaudiet sprieguma līmeņu un spraudņu izvietojuma saderību, lai izvairītos no bojājumiem. Nepatērējiet lielāku strāvu no USB 5 V izejas, nekā atļauj resursdatora ports. Ievērojiet pareizu iezemēšanu un elektrostatiskās izlādes piesardzību, rīkojoties ar jutīgām elektronikas sastāvdaļām.
