USB kabelis DELOCK 63989 — viens iepakojumā, standarta savienojuma kabelis

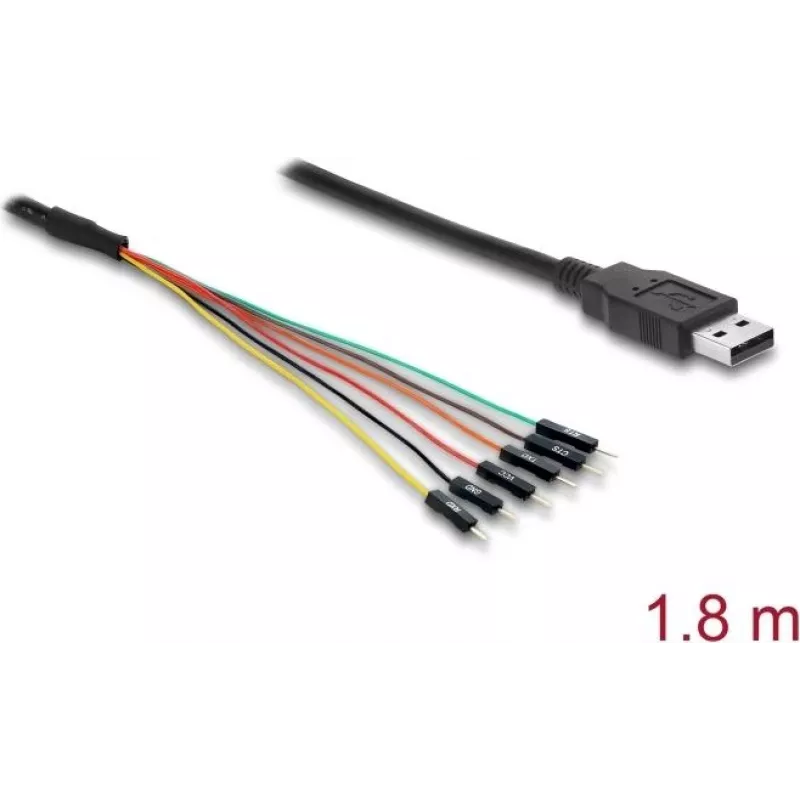

DELOCK 63989 — viens iepakojumā, standarta savienojuma kabelis ir USB 2.0 Tipa-A uz UART TTL pārveidotājs, kas nodrošina 3,3 V loģikas līmeņa seriālo saskarni iegulto ierīču savienošanai ar datoru, izmantojot USB. Adapteris atklāj 6 kontaktu galveni ar TX, RX, CTS un RTS signāliem, kā arī ietver 3,3 V izeju mērķa plates vai moduļu barošanai. Tas ir paredzēts seriālās komunikācijas uzdevumiem, piemēram, programmaparatūras programmēšanai, atkļūdošanai un datu apmaiņai ar mikrokontrolleriem, maršrutētājiem un citām TTL līmeņa ierīcēm.

Priekšrocības

DELOCK 63989 pārveidotājs atbalsta USB 2.0 savienojamību un nodrošina stabilu 3,3 V loģikas saskarni, samazinot nepieciešamību pēc papildu līmeņa pārveidošanas komponentiem. Tā kompaktā 6 kontaktu galvene integrē aparatūras plūsmas vadības līnijas (CTS, RTS) kopā ar TX un RX, nodrošinot uzticamu seriālo pārsūtīšanu un atbalstot ierīces, kurām nepieciešams RTS/CTS rokasspiediens. Iekļautā 3,3 V barošanas izeja vienkāršo mazu mērķa shēmu barošanu izstrādes un testēšanas laikā.

Piemērots

• Programmaparatūras programmēšanai un sāknēšanas ielādētāja piekļuvei mikrokontrolleros
• Seriālās konsoles piekļuvei maršrutētājiem, slēdžiem un iegultajām Linux ierīcēm
• Seriālo datu atkļūdošanai un reģistrēšanai no sensoriem un moduļiem
• IoT un iegulto sistēmu izstrādei un prototipēšanai, kurām nepieciešams 3,3 V UART

Galvenās specifikācijas

• Saskarne: USB 2.0 Tipa-A uz UART TTL
• Loģikas spriegums: 3,3 V
• Galvene: 6 kontaktu ar TX, RX, CTS, RTS un 3,3 V izeju
• Signāli: asinhronais seriālais TX/RX ar aparatūras plūsmas vadības līnijām
• Barošanas izeja: 3,3 V barošana mērķa ierīcēm
• Pielietojums: seriālā komunikācija, programmēšana un atkļūdošana

Kā lietot

Savienojiet pārveidotāju ar resursdatoru, izmantojot USB 2.0 Tipa-A portu. Savienojiet TX un RX kontaktus ar atbilstošajiem RX un TX kontaktiem mērķa ierīcē un pievienojiet CTS/RTS, ja nepieciešama aparatūras plūsmas vadība. Ja mērķa ierīcei ir nepieciešama barošana no pārveidotāja, pievienojiet tās barošanas līniju 3,3 V izejai, ievērojot pārveidotāja strāvas ierobežojumus. Instalējiet nepieciešamos USB seriālos draiverus resursdatora sistēmā, lai ierīce tiktu atpazīta kā virtuālais COM ports, pēc tam atveriet termināli vai programmēšanas rīku, kas konfigurēts mērķa bodu ātrumam un seriālajiem iestatījumiem.

Ieteikumi

Pirms savienošanas pārbaudiet, vai mērķa ierīce darbojas ar 3,3 V loģiku, lai izvairītos no bojājumiem. Izmantojiet kopīgu zemējumu starp pārveidotāju un mērķa ierīci. Nodrošiniet vadus, lai novērstu nejaušus īssavienojumus programmaparatūras atjaunināšanas vai bezkontakta testēšanas laikā. Skatiet operētājsistēmas draivera dokumentāciju pareizai virtuālā COM porta iestatīšanai un ieteicamajiem bodu ātrumiem.
