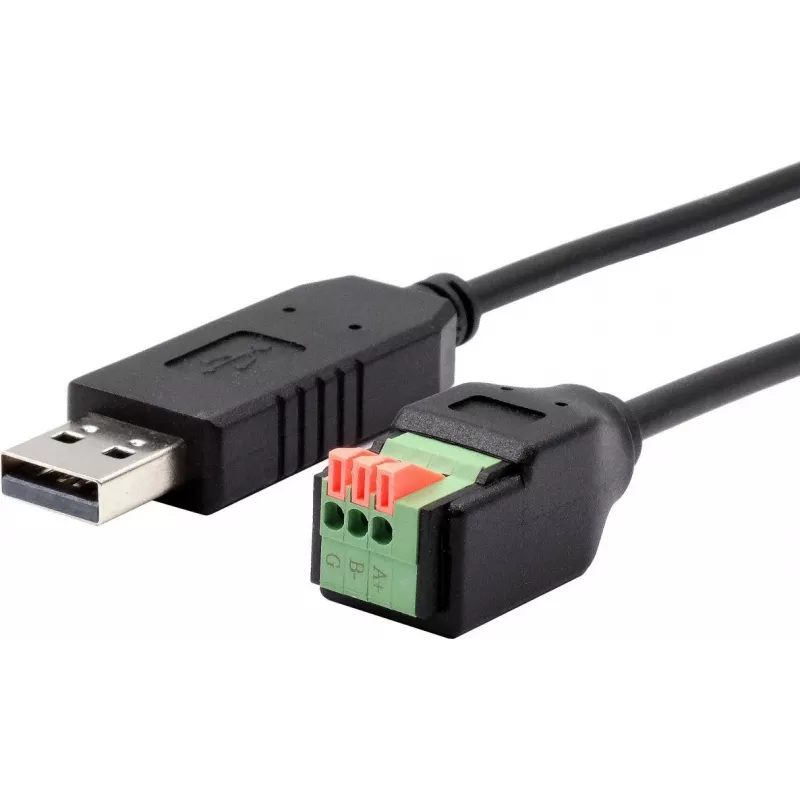

USB uz RS-485 seriālais kabelis Exsys EX-13009 1,0 m, FTDI mikroshēmojums

Exsys EX-13009 ir 1,0 m garš USB uz RS-485 seriālais kabelis ar FTDI mikroshēmojumu, kas pārveido savienojumu starp USB resursdatora pieslēgvietu un RS-485 diferenciālo seriālo līniju. Kabelis ļauj pievienot RS-485 ierīces, piemēram, rūpnieciskos instrumentus, kontrolierus un seriālās perifērijas ierīces, datoram vai iegultai sistēmai konfigurēšanai, uzraudzībai un datu apmaiņai. Integrētais FTDI mikroshēmojums nodrošina standarta USB seriālo saskarni un atbalsta izplatītās operētājsistēmas ar atbilstošiem draiveriem vai sākotnējo atbalstu.

Priekšrocības

Integrētais FTDI mikroshēmojums nodrošina uzticamu USB-seriālo pārveidi un stabilu datu pārraidi pa RS-485 diferenciālajiem pāriem. 1,0 m kabeļa garums piedāvā līdzsvaru starp galddatora ērtību un sasniedzamību līdz tuvumā esošam aprīkojumam bez liekas vaļības. Viena kabeļa konstrukcija novērš nepieciešamību pēc ārējas pārveidotāja kastes, vienkāršojot uzstādīšanu un samazinot aizņemto vietu. Plug-and-play darbība ir pieejama, ja resursdatora OS ietver FTDI draiverus, un ražotāja draiverus var instalēt, kad nepieciešams.

Piemērots

• PLC, motoru kontrolieru un rūpniecisko sensoru pievienošanai datoram konfigurēšanai
• Lauka instrumentācijas un uzraudzības sistēmām, kurām nepieciešama RS-485 komunikācija
• Seriālajām perifērijas ierīcēm, kas izmanto diferenciālo RS-485 signalizāciju
• Iegultām sistēmām un izstrādes platēm, kurām nepieciešama USB saskarne RS-485 ierīcēm

Galvenās specifikācijas

• Kabeļa garums: 1,0 m
• Saskarnes pārveide: USB (resursdators) uz RS-485 (diferenciālais pāris)
• Mikroshēmojums: FTDI USB–seriālais kontrolieris
• Savienotājs USB pusē: standarta USB A tipa spraudnis
• Savienotājs seriālajā pusē: RS-485 nobeiguma vadi vai standarta DB/spaile atbilstoši piegādei
• Datu virziens: pusdupleksa darbība, kas raksturīga RS-485 tīkliem
• Barošanas avots: barošana no USB resursdatora pieslēgvietas

Kā lietot

Pievienojiet USB A tipa spraudni pieejamai USB pieslēgvietai resursdatora datorā vai iegultajā sistēmā. Pievienojiet RS-485 diferenciālo pāri un zemi attālinātajai RS-485 ierīcei saskaņā ar ierīces elektroinstalācijas shēmu un kabeļa vadu piešķiršanu. Ja resursdatora operētājsistēma automātiski neatpazīst FTDI ierīci, instalējiet atbilstošo FTDI draiveri, ko nodrošina OS vai mikroshēmojuma ražotājs. Pēc draivera instalēšanas kabelis parādās kā virtuāls COM/seriālais ports; konfigurējiet bodu ātrumu, paritāti, datu bitus un stopbitus savā terminālī vai lietojumprogrammā, lai tie atbilstu RS-485 ierīces iestatījumiem. Ja vairāki RS-485 mezgli koplieto kopni, ievērojiet pareizu kopnes nobeigšanu, ierīču adresāciju un sadursmju novēršanas praksi.

Ieteikumi

Izmantojiet vītā pāra vadus un, ja instalācijas vide to prasa, ekranētu kabeli, lai samazinātu elektromagnētiskos traucējumus. Nodrošiniet pareizu A/B polaritāti RS-485 savienojumiem un pielietojiet nobeiguma rezistorus kopnes galos, ja tīkla garums un datu pārraides ātrums to prasa. Izvairieties no kabeļa novietošanas paralēli augstsprieguma elektropārvades līnijām, lai nodrošinātu vislabāko signāla integritāti.
