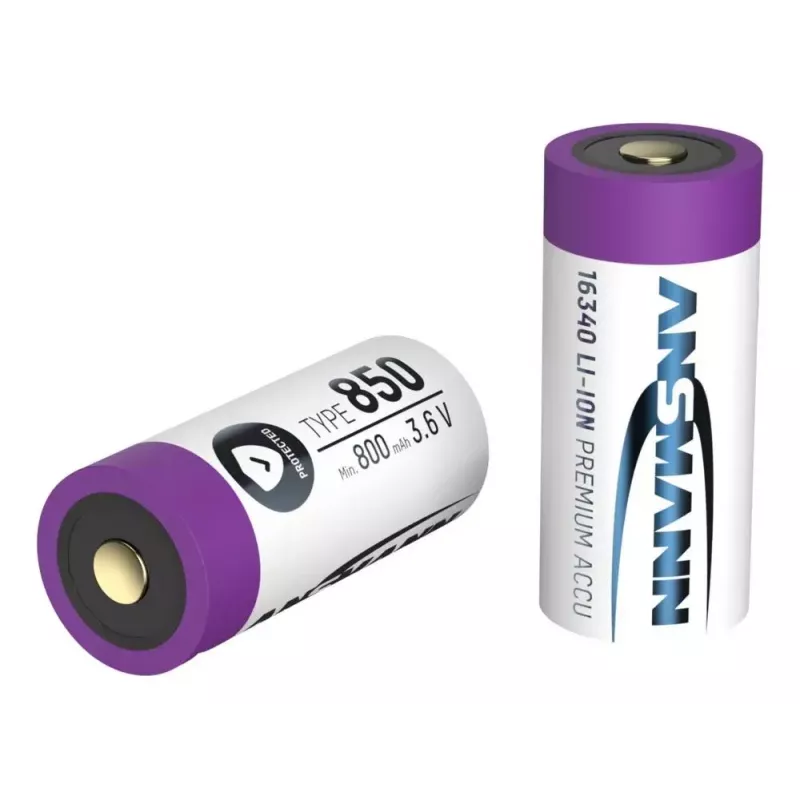

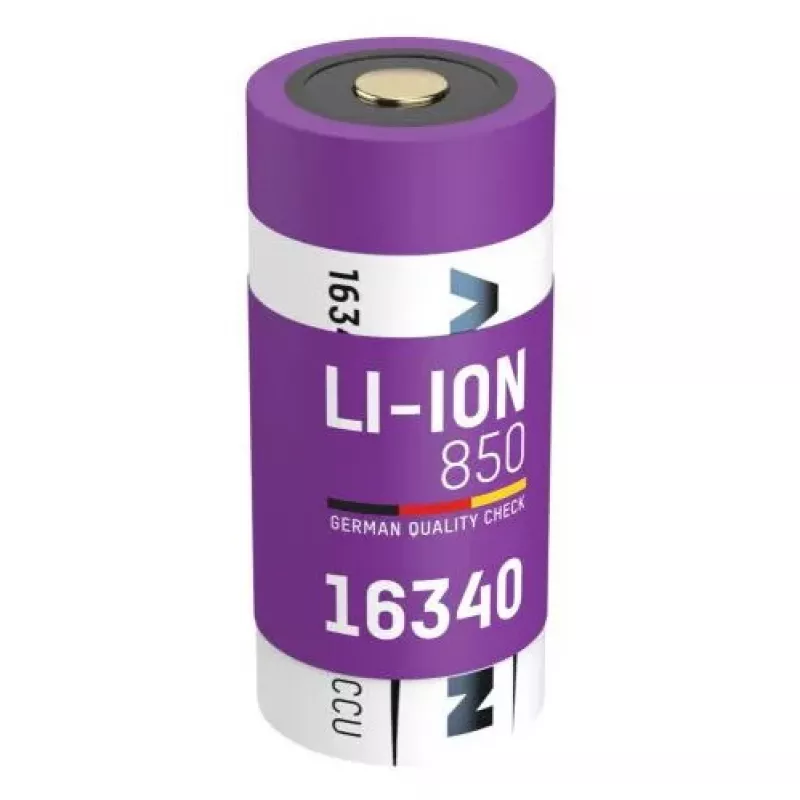

Uzlādējamā baterija Ansmann 1300-0017 litija-jonu 3,6 V

Ansmann 1300-0017 ir uzlādējama litija-jonu 3,6 V baterija 16340 izmērā ar integrētu drošības shēmu. Iebūvētā aizsardzības plate pasargā elementu no pārslodzes, īssavienojuma un dziļās izlādes, pagarinot kalpošanas laiku. Salīdzinot ar parastajiem NiMH elementiem, šī litija-jonu baterija nodrošina aptuveni divas reizes lielāku enerģijas blīvumu pie tāda paša izmēra, vienlaikus saglabājot vieglumu un zemu pašizlādi, kā arī augstu ciklu stabilitāti. Ar ietilpību 850 mAh un darba temperatūras diapazonu no -20°C līdz +60°C, tā ir piemērota daudzām mūsdienīgām ierīcēm ar zemu un vidēju jaudu. Piezīme: aizsardzības plates dēļ baterija ir aptuveni 3–4 mm garāka nekā neaizsargātas 16340 / RCR123 baterijas.

Priekšrocības

Integrētā drošības plate aizsargā pret pārslodzi, īssavienojumu un dziļo izlādi, nodrošinot lielāku drošību un ilgāku kalpošanas laiku. Litija-jonu tehnoloģija nodrošina augstāku enerģijas blīvumu un labāku jaudas un svara attiecību nekā NiMH vai NiCd. Elementam ir zema pašizlāde, un tas ir sertificēts līdz 2000 uzlādes cikliem prasīgos apstākļos, piedāvājot uzticamu ilgtermiņa veiktspēju kompaktā 16340 formas faktorā.

Piemērots

• Signalizācijas sistēmas un novērošanas kameras
• Tālvadības pultis, radio slēdži un radio rozetes
• Garāžas durvju atvērēji un durvju zvani
• Radio raidītāji un mērierīces
• Mini radioaparāti un citas kompaktas elektroniskas ierīces

Galvenās specifikācijas

• Zīmols: ANSMANN
• Modelis / MPN: 1300-0017
• EAN: 4013674176922
• Baterijas tips: Uzlādējamā baterija
• Baterijas tehnoloģija: Litija-jonu (Li-Ion)
• Baterijas spriegums: 3,6 V
• Ietilpība: 850 mAh
• Izmērs: 16340 (RCR123 formas faktors)
• Elementu skaits: 1 gab.
• Darba temperatūra: -20°C līdz +60°C
• Aizsardzība: Integrēta drošības shēma (pārslodze, īssavienojums, dziļā izlāde)

Lietošana

Izmantojiet Ansmann 1300-0017 ierīcēs, kas pieņem 16340 / RCR123 izmēra uzlādējamas litija-jonu baterijas. Uzlādējiet bateriju tikai ar lādētājiem, kas piemēroti aizsargātām 3,6 V litija-jonu 16340 baterijām, un ievērojiet lādētāja ražotāja instrukcijas. Ievietojiet bateriju atbilstoši ierīces polaritātes marķējumam. Izvairieties no elementa mehāniskiem bojājumiem un nejauciet ar neuzlādējamām baterijām vienā ierīcē.

Ieteikumi

Uzglabājiet bateriju vēsā, sausā vietā un izvairieties no ilgstošas pakļaušanas temperatūrām ārpus -20°C līdz +60°C diapazona. Nelietojiet un neuzlādējiet redzami bojātu bateriju. Lai maksimāli pagarinātu kalpošanas laiku, pēc iespējas izvairieties no dziļām izlādēm un pirms ilgstošas uzglabāšanas uzlādējiet. Izmantojiet saderīgu litija-jonu lādētāju un ievērojiet ražotāja drošības instrukcijas.
