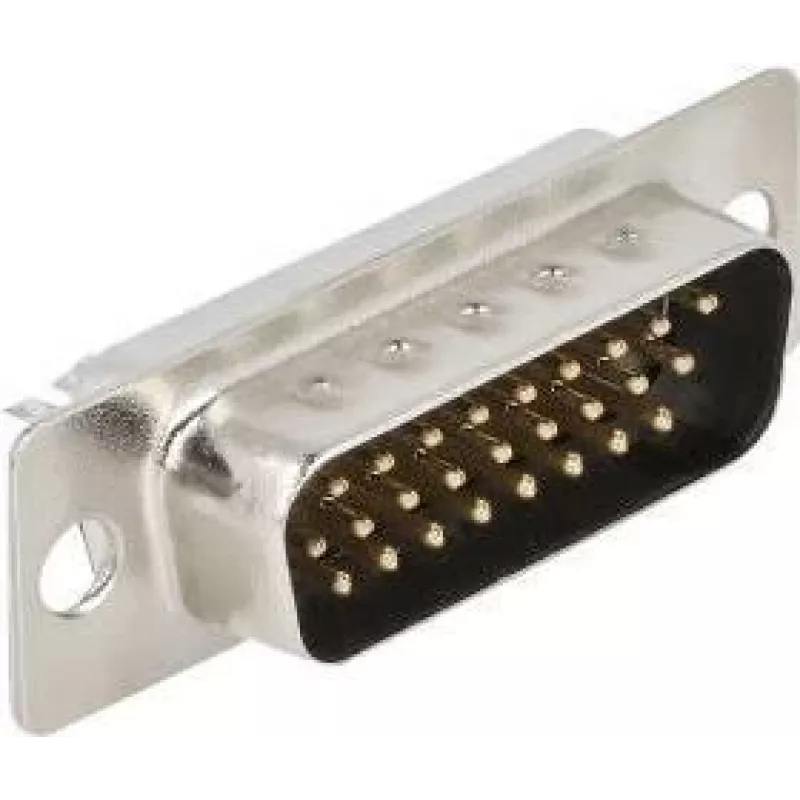

Vada Savienotājs D-Sub HD 26 kontaktu DeLOCK 66706

DeLOCK vada savienotājs D-Sub HD 26 kontaktu ir kompakts vīrieša tipa D-Sub savienotājs, kas paredzēts lodēšanai elektroniskās ierīcēs un kabeļu komplektos. Ar melnu un sudraba apdari šis savienotājs nodrošina standartizētu 26 kontaktu D-Sub HD saskarni ar nelieliem izmēriem – 12,5 mm (platums) × 39,1 mm (dziļums) × 11 mm (augstums). Tiek piegādāts iepakojumos pa četri gabaliņiem polietilēna maisiņā, produkts paredzēts izmantošanai tur, kur nepieciešams uzticams lodējuma savienojums ar augsta blīvuma D-Sub saskarni.

Priekšrocības

Šis 26 kontaktu D-Sub HD vīrieša tipa savienotājs nodrošina vienmērīgu kontaktu izvietojumu, kas piemērots augsta blīvuma signālu savienojumiem. Metāla un plastmasas konstrukcija nodrošina mehānisku izturību, vienlaikus saglabājot nelielu izmēru telpas ierobežojuma konstrukcijām. Iepakots pa četrām vienībām, komplekts atvieglo partiju montāžu un remontdarbus. Melnā un sudraba apdare piešķir neitrālu izskatu, kas saderīgs ar daudziem ierīču korpusiem.

Piemērots

• D-Sub HD 26 kontaktu saskarņu remontam vai nomaiņai elektroniskajā aprīkojumā
• Pielāgotiem kabeļu komplektiem, kam nepieciešams vīrieša tipa 26 lodējamo kontaktu D-Sub savienotājs
• Prototipēšanai un mazsēriju ražošanai, kur nepieciešami kompakti D-Sub savienojumi
• Perifērijas ierīču vai mantotā aprīkojuma saskarnēm, kas izmanto augsta blīvuma D-Sub savienotājus

Galvenās specifikācijas

• Savienotāja tips: D-Sub HD, vīrieša
• Lodējamo kontaktu skaits: 26
• Materiāla apdare: melns plastmasas korpuss ar sudraba metāla daļām
• Izmēri (P × D × A): 12,5 mm × 39,1 mm × 11 mm
• Iepakojuma daudzums: 4 gab. polietilēna maisiņā
• Paredzētā montāža: caurumu lodēšana uz PCB vai kabeļu galiņiem

Kā lietot

Sagatavojiet PCB vai kabeļa komplektu caurumu lodēšanai, izlīdzinot 26 lodējamos kontaktus ar atbilstošajiem caurumiem. Nostipriniet savienotāju pozīcijā, lai novērstu kustību lodēšanas laikā, pēc tam uzklājiet lodējumu katram kontaktam, nodrošinot uzticamus elektriskos un mehāniskos savienojumus. Pēc lodēšanas pārbaudiet katru savienojumu, vai nav aukstu savienojumu vai īssavienojumu, un, ja nepieciešams, notīriet kušņu atlikumus. Lietojiet atbilstošus ESD piesardzības pasākumus, integrējot savienotāju elektroniskās sistēmās.

Ieteikumi

Lai nodrošinātu konsekventus rezultātus, izmantojiet kontrolētu lodāmura temperatūru, kas piemērota izmantotajam lodējumam un PCB materiāliem, un izvēlieties lodējumu ar atbilstošu kušņu sastāvu. Uzstādot vairākus savienotājus, pirms lodēšanas pārbaudiet kontaktu piešķi atbilstoši shēmas zīmējumam. Ja ierīce tiks pakļauta mehāniskai slodzei, apsveriet papildu stiegrojuma uzstādīšanu pievienotajiem kabeļiem, lai aizsargātu lodējuma savienojumus.
