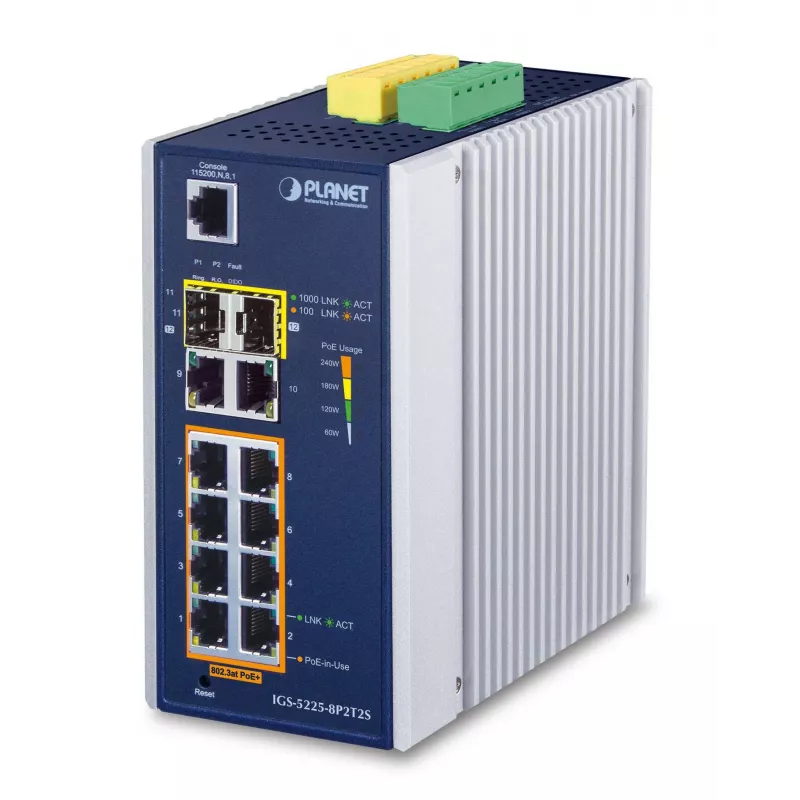

Vadāms L2+ slēdzis PLANET IGS-5225-8P2T2S

PLANET IGS-5225-8P2T2S ir vadāms L2+ gigabitu Ethernet slēdzis ar 10 portiem un IEEE 802.3at PoE+ atbalstu. Paredzēts industriālām vidēm, tam ir IP30 metāla korpuss, plašs darba temperatūras diapazons (-40 līdz 75 °C), DIN sliedes vai sienas stiprinājuma iespējas, un kopējais PoE budžets 240 W. Slēdzis piedāvā lieku barošanas ieeju, uzlabotu gredzena atjaunošanu (ITU-T G.8032 ERPS), Layer 2 komutāciju ar IPv4/IPv6 programmatūras VLAN maršrutēšanu, un četras mini-GBIC SFP spraugas optikas paplašināšanai.

Priekšrocības

IGS-5225-8P2T2S apvieno augstas jaudas PoE+ astoņos gigabitu RJ-45 portos (līdz 36 W katrā portā) ar industriāla līmeņa aizsardzību pret elektromagnētiskiem traucējumiem un elektriskiem pārspriegumiem. Tas nodrošina ātru gredzena atjaunošanu (tikai 20 ms), Modbus TCP SCADA integrācijai, visaptverošas Layer 2–4 drošības un QoS funkcijas, SFP-DDM atbalstu optikas diagnostikai, un vairākas pārvaldības saskarnes, ieskaitot Web, konsoli, Telnet un SNMPv3.

Piemērots

• Industriāliem automatizācijas tīkliem un rūpnīcu grīdām
• IP video novērošanai (PoE kameras, ONVIF ierīču noteikšana)
• Satiksmes kontroles skapjiem un ceļmalas izvietojumiem
• Uzņēmumu malas un MVU tīkliem, kam nepieciešams PoE un optiskie augšupsaites posmi
• SCADA/HMI integrācijai, izmantojot Modbus TCP

Galvenās specifikācijas

• Modelis: PLANET IGS-5225-8P2T2S
• Porti: 8 x 10/100/1000 PoE+ RJ-45, 2 x 10/100/1000 RJ-45, 2 x SFP (plus 4 mini-GBIC spraugas)
• PoE: IEEE 802.3at (PoE+), līdz 36 W katrā portā, kopējais PoE budžets 240 W
• Komutācijas jauda: 24 Gbit/s; MAC tabula: 8000 ierakstu
• Stiprinājums: DIN sliede vai sienas stiprinājums; Korpuss: IP30 metāls
• Darba temperatūra: -40 līdz 75 °C
• Barošanas ieeja: DC 48–56 V; atbalstīta lieka barošana
• Layer 2+/Layer 3 funkcijas: VLAN, IPv4/IPv6 programmatūras VLAN maršrutēšana, QoS, ACL, LACP, MSTP/RSTP
• Standarti: IEEE 802.3/802.3u/802.3ab/802.3at/802.3af, IEEE 802.1Q/802.1X, IEEE 1588v2, ITU-T G.8032

Kā lietot

Uzstādiet slēdzi uz DIN sliedes vai piestipriniet to pie sienas un pievienojiet DC 48–56 V barošanu, nodrošinot liekas barošanas avotus, ja nepieciešams. Pievienojiet tīkla ierīces gigabitu PoE portiem, izmantojot Cat5e/6 kabeļus gan strāvai, gan datiem, un uzstādiet SFP moduļus mini-GBIC spraugās, kad nepieciešamas optiskās augšupsaites. Konfigurējiet tīkla iestatījumus, VLAN, drošības politikas, PoE grafikus un Modbus TCP iestatījumus, izmantojot iebūvēto web GUI, konsoli vai SNMP pārvaldību. Izmantojiet ONVIF atklāšanas rīku GUI, lai atrastu un pārvaldītu IP kameras un citas ONVIF ierīces.

Ieteikumi

Uzticamai darbībai industriālos izvietojumos nodrošiniet lieku barošanas ieeju, iespējojiet lieko gredzenu (G.8032) kritiskiem ceļiem, ieplānojiet periodisku PoE pārstrādi kamerām vai piekļuves punktiem, lai samazinātu kļūdas, un izmantojiet PoE plānošanu enerģijas taupīšanai. Pārraugiet SFP DDM parametrus un iespējojiet SNMP/SNMPv3 brīdinājumus, lai saņemtu paziņojumus par notikumiem saistībā ar saiti, barošanu vai ierīces kļūdām.
