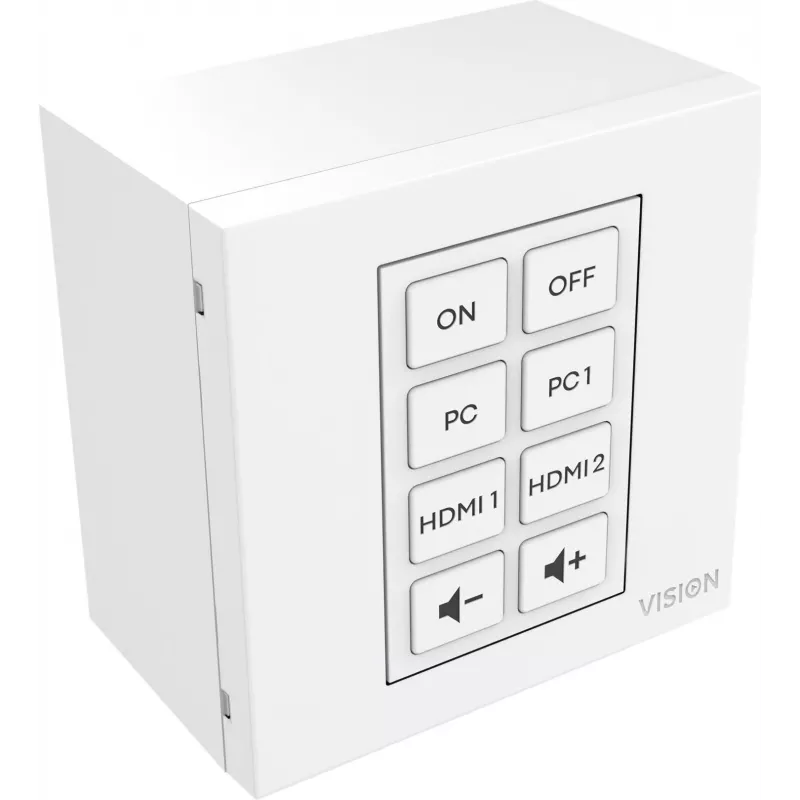

Vadības modulis VISION TC3-CTL/2 — 8 pogu IR apmācības panelis ar RS-232 atbalstu

VISION TC3-CTL/2 ir kompakts vadības modulis ar 8 pogu interfeisu, IR apmācības iespēju un RS-232 atbalstu. Paredzēts integrācijai audiovizuālajās un ēku automatizācijas sistēmās, tas nodrošina manuālu vadību un programmējamu infrasarkano komandu glabāšanu kopā ar seriālo komunikāciju sistēmas sadarbspējai. Panelis ir paredzēts montāžai statīvā vai pie sienas, kur nepieciešams mazs, uzticams lietotāja interfeiss displeju, AV iekārtu un automatizācijas kontrolieru vadībai.

Priekšrocības

Vadības modulis apvieno IR apmācības funkcionalitāti un RS-232 savienojamību vienā kompaktā vienībā, ļaujot centralizēti vadīt gan tikai infrasarkanās ierīces, gan seriāli vadāmas iekārtas. Tā astoņas programmējamās pogas nodrošina tiešu piekļuvi bieži lietotām komandām, un IR apmācība vienkāršo konfigurēšanu, uztverot signālus no esošajām tālvadības pultīm. Ierīces kompaktie izmēri un standarta montāžas iespējas padara to piemērotu integrācijai pielāgotos vadības paneļos un instalācijas vidēs.

Piemērots

• Konferenču telpām un sanāksmju telpām displeju un AV ierīču vadībai
• Pielāgotiem sienas vai statīvu paneļiem komerciālās AV instalācijās
• Automatizācijas sistēmām, kam nepieciešams vienkāršs vietējais lietotāja interfeiss
• Integrācijai mācību telpās, lekciju zālēs un mazās auditorijās

Galvenās specifikācijas

• Astoņas programmējamas priekšējā paneļa pogas lietotāja komandām
• Infrasarkanā apmācības funkcija IR tālvadības kodu ierakstīšanai un glabāšanai
• RS-232 seriālā komunikācija saderīgu ierīču tiešai vadībai
• Kompakts paneļa formāts, piemērots montāžai pie sienas vai statīvā
• Zema profila dizains instalācijām ar ierobežotu vietu

Kā lietot

Uzstādiet VISION vadības moduli izvēlētajā vietā un pievienojiet strāvas un RS-232 kabeļus atbilstoši sistēmas projektam. Izmantojiet IR apmācības režīmu, lai uztvertu komandas no esošajām tālvadības pultīm, ievērojot ierīces programmēšanas procedūru, pēc tam piešķiriet apgūtās komandas vēlamajām pogām. Seriālajai vadībai konfigurējiet ierīces adresāciju un datu pārraides ātrumu, kas saderīgs ar pievienoto aprīkojumu, un kartējiet komandas uz priekšējā paneļa pogām vai caur centrālo vadības sistēmu. Pārbaudiet katru ieprogrammēto pogu un RS-232 savienojumu, lai nodrošinātu uzticamu darbību.

Ieteikumi

Novietojiet moduli tā, lai IR uztvērējam būtu tieša redzamības līnija uz vadāmajām ierīcēm apmācības un regulāras lietošanas laikā. Dokumentējiet piešķirtās pogu funkcijas un seriālo komandu kartējumus, lai vienkāršotu turpmāko apkopi un atjauninājumus. Integrējot ar centrālo vadības sistēmu, pārbaudiet protokola iestatījumus un zemējumu, lai samazinātu komunikācijas kļūdas.
