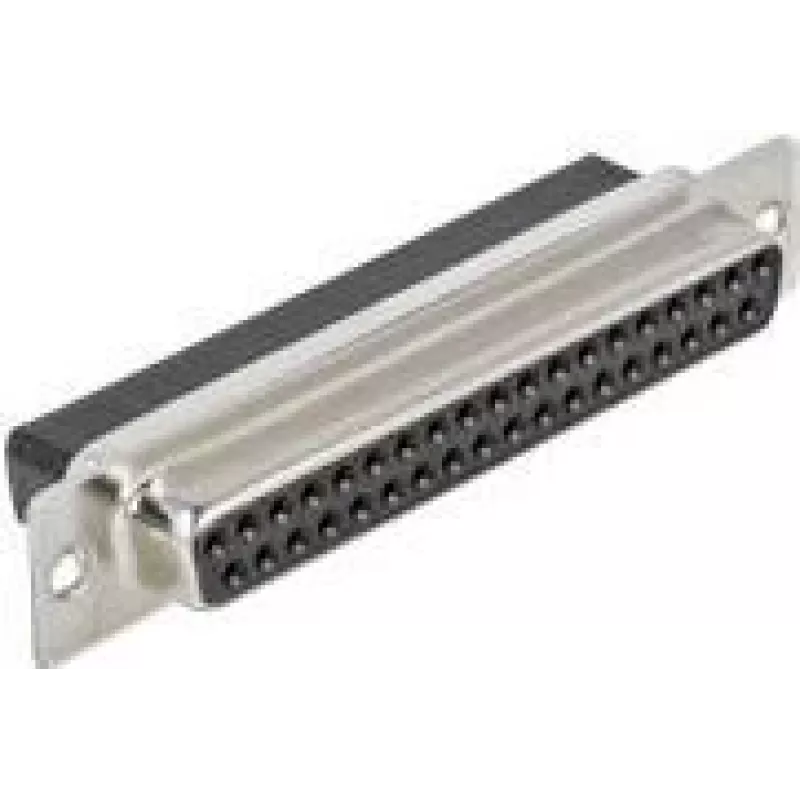

Vadu savienotājs D-Sub 37 pin DeLOCK 66722

DeLOCK 66722 vadu savienotājs ir 37 kontaktu D-Sub sieviešu savienotājs, kas paredzēts uzticamiem signālu un datu savienojumiem iekārtās un kabeļu sistēmās. Kompaktā korpusā ar melnu un sudraba apdari savienotāja izmēri ir 17,5 mm (platums) × 69,3 mm (dziļums) × 12,5 mm (augstums), un tas tiek piegādāts iepakojumā ar diviem gabaliem. Formas faktors un kontaktu skaits padara to piemērotu daudzdzīslu vadiem, kur nepieciešams D-Sub 37 interfeiss.

Priekšrocības

Šis D-Sub 37 sieviešu savienotājs piedāvā kompaktu nospiedumu, kas ietaupa paneļa un kabeļu vietu, vienlaikus saglabājot standarta D-Sub kontaktu izkārtojumu saderībai ar esošajiem interfeisiem. Tā melnais un sudraba korpuss nodrošina skaidru vizuālo kontrastu orientācijai un apstrādei. Divu gabalu iepakojums sniedz ērtības paralēlām instalācijām vai kā rezerves vienības apkopes darbiem. Mehāniskie izmēri ir piemēroti konsekventai montāžai un vadiem ierobežotā vidē.

Piemērots

• Iekārtu nomaiņai vai paplašināšanai, kas izmanto D-Sub 37 sieviešu interfeisus
• Rūpniecības vadības paneļiem un instrumentu vadiem
• Datu un sērijveida sakaru kabeļiem, kur nepieciešami daudzkontaktu savienojumi
• Prototipēšanai un remonta darbiem, kur tiek izmantoti standarta D-Sub savienotāji

Galvenās specifikācijas

• Savienotāja tips: D-Sub sieviešu, 37 kontakti
• Daudzums iepakojumā: 2 gab.
• Krāsa: Melns un sudraba korpuss
• Izmēri (P × D × A): 17,5 mm × 69,3 mm × 12,5 mm
• Pielietojums: Daudzdzīslu signālu/datu savienojumi

Kā lietot

Sagatavojiet kabeli vai instalāciju saskaņā ar D-Sub 37 konfigurācijas vadu diagrammu, nodrošinot pareizu visu vadu identificēšanu. Ievietojiet un nostipriniet atsevišķus vadus vai iepriekš samontētu lentes kabeli savienotājā, izmantojot standarta lodēšanas, presēšanas vai gala apstrādes procedūras, kas piemērotas savienotāja stilam. Pārbaudiet mehānisko montāžu un stiepes samazinājumu, lai novērstu spriegumu uz galiem, pēc tam pārbaudiet nepārtrauktību un signāla integritāti pirms galīgās uzstādīšanas.

Ieteikumi

Izturīgiem savienojumiem izmantojiet atbilstošu stiepes samazinājumu un saskaņojiet kabeļa ekranējumu ar sistēmas zemējuma praksi. Nomainot savienotājus esošajās iekārtās, pārbaudiet kontaktu piešķirumu un pārbaudiet signālus pēc uzstādīšanas. Uzglabājiet neizmantotos savienotājus sausā vidē, lai izvairītos no kontaktu piesārņojuma un oksidēšanās.
