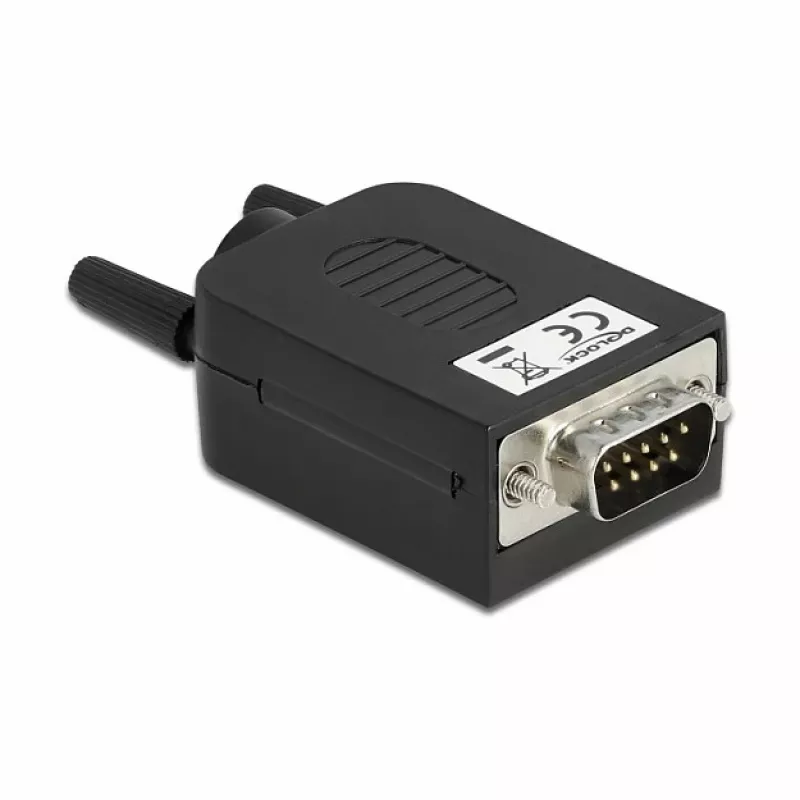

Vadu savienotājs DeLOCK 66232 Sub-D 9 10 kontaktu spaiļu bloks Melns

Vadu savienotājs DeLOCK 66232 apvieno Sub-D stila savienotāju ar 9 un 10 kontaktu spaiļu bloku, lai nodrošinātu tiešu kailu vadu savienošanu. Kompaktais melnais plastmasas korpuss satur iespiedshēmas plati un spailes, nodrošinot aizsargātu saskarni rūpnieciskiem un hobiju lietojumiem, piemēram, dzelzceļa modelēšanai. Savienotājs pieņem AWG 26–18 vadus un tiek piegādāts kā viena vienība polietilēna maisiņā.

Priekšrocības

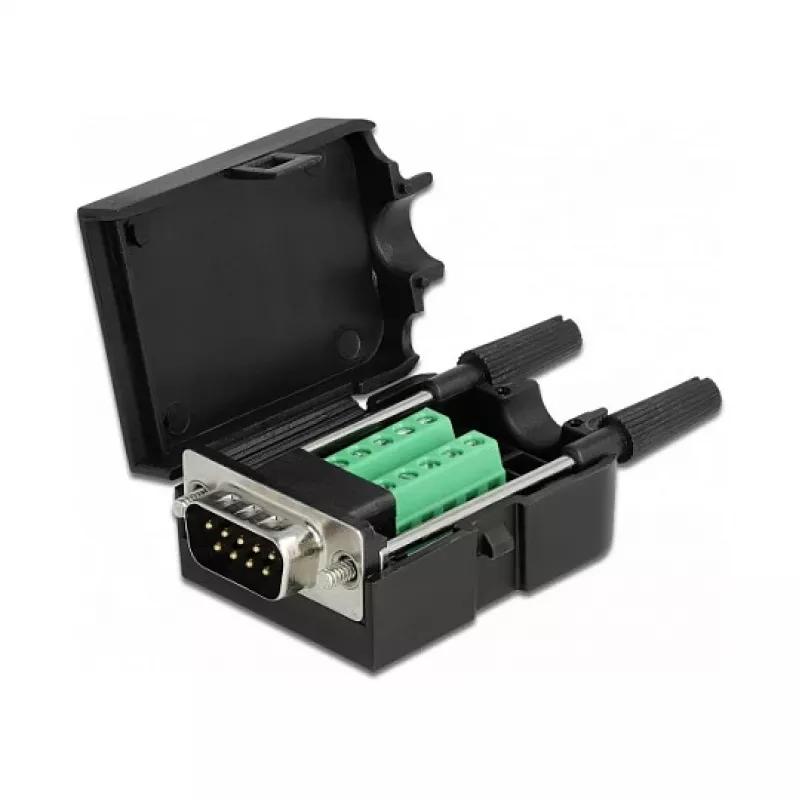

Plastmasas korpuss aizsargā iespiedshēmas plati un spailes no netīrumiem un mehāniskiem bojājumiem. Integrētais stieples atvilkšanas aizsargs nostiprina kabeli korpusa iekšpusē, samazinot slodzi uz vadu galiem. Kompaktie izmēri (34,4 × 51,8 × 21 mm) padara ierīci viegli uzstādāmu šaurās vietās.

Piemērots

• Kailu vadu savienošanai ar Sub-D 9/10 kontaktu saskarnēm
• Rūpnieciskiem vadības paneļiem un signālu vadiem
• Hobija elektronikai un dzelzceļa modelēšanai
• Prototipēšanai un mazu iekārtu montāžām

Galvenās specifikācijas

• Ražotājs: DELOCK
• Modelis / MPN: 66232
• EAN: 4043619662326
• Savienotāja tips: Sub-D 9 / 10 kontaktu spaiļu bloks
• Atbalstītais vada izmērs: AWG 26–18
• Krāsa: Melna
• Izmēri (P × D × A): 34,4 × 51,8 × 21 mm
• Iepakojums: 1 gab. polietilēna maisiņā

Lietošana

Noņemiet vadam atbilstoša garuma izolāciju spailei, ievietojiet kailo vadu attiecīgajā spailes punktā un nostipriniet to ar spailes skrūvēm. Izvelciet kabeli caur korpusu un novietojiet to integrētajā stieples atvilkšanas aizsargā pirms korpusa aizvēršanas vai savienotāja montāžas. Pievienojot pie ārējām iekārtām, pārliecinieties par pareizu Sub-D 9/10 saskarnes kontaktu izvietojumu.

Ieteikumi

Izmantojiet vadus norādītajā AWG 26–18 diapazonā un pārliecinieties, ka skrūves ir pievilktas, lai novērstu periodiskus savienojumus. Neskatoties uz aizsargājošo korpusu, izvairieties no savienotāja pakļaušanas pārmērīgam mitrumam vai mehāniskiem triecieniem; skarbām vidēm apsveriet hermetizētas alternatīvas.
