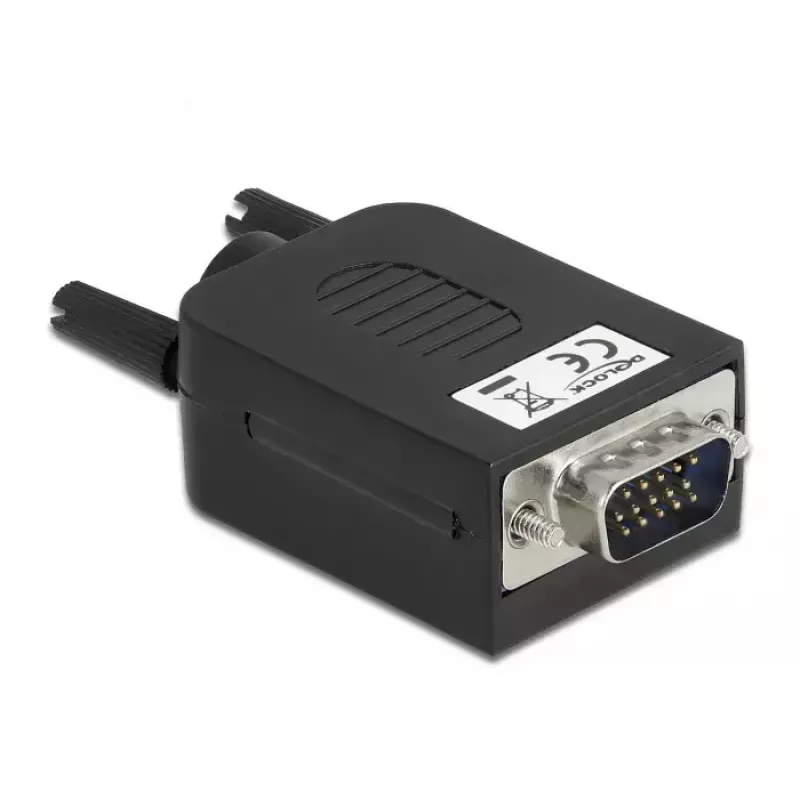

Vadu savienotājs DeLOCK 66258 VGA 15-pin 10 kontaktu spaiļu bloks melns

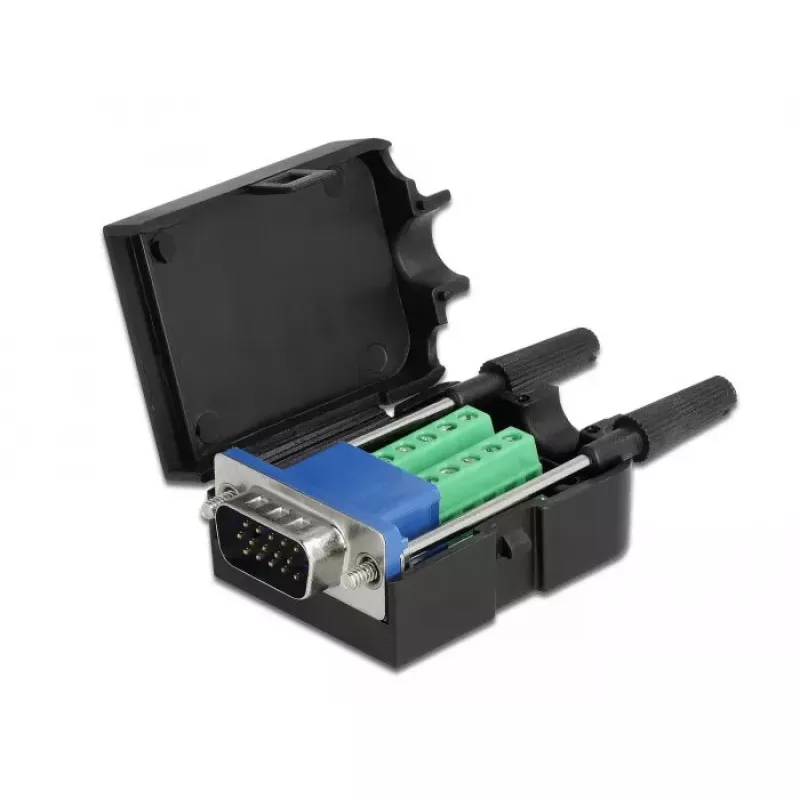

DeLOCK 66258 vadu savienotājs apvieno VGA 15-pin interfeisu ar 10 kontaktu spaiļu bloku kompaktā melnā plastmasas korpusā. Tas ļauj tieši savienot tukšus vadus (AWG 26–18) ar VGA/10 kontaktu interfeisiem un ir piemērots rūpnieciskiem un hobija lietojumiem, piemēram, dzelzceļa modelismam. Korpuss aizsargā iespiedshēmas plati no netīrumiem un mehāniskiem bojājumiem, savukārt integrētais stieples atvilkšanas aizsargs nostiprina kabeli korpusā.

Priekšrocības

Plastmasas korpuss nodrošina shēmas plates aizsardzību un samazina īssavienojuma risku, ko izraisa putekļi vai gruži. Integrētais stieples atvilkšanas aizsargs fiksē un stabilizē kabeli, novēršot nejaušu atvienošanos vai spriedzi uz vadu kontaktiem. Kompaktie izmēri (34.4 mm × 51.8 mm × 21 mm) ļauj savienotāju viegli uzstādīt šaurās vietās. Produkts atbalsta vairākus vadu izmērus (AWG 26–18), piedāvājot elastību dažādām vadu vajadzībām.

Piemērots

• Tukšu vadu savienošanai ar VGA 15-pin un 10 kontaktu interfeisiem
• Rūpnieciskiem vadu darbiem, kur nepieciešami kompakti spaiļu savienojumi
• Hobija elektronikai un dzelzceļa modelismam
• Prototipēšanai un maza mēroga instalācijām

Galvenās specifikācijas

• Zīmols: DELOCK
• Ražotāja daļas numurs (MPN): 66258
• EAN: 4043619662586
• Produkta krāsa: Melna
• Atbalstītais vadu izmērs: AWG 26–18
• Savienotāju veidi: VGA 15-pin un 10 kontaktu spaiļu bloks
• Izmēri (P × D × A): 34.4 mm × 51.8 mm × 21 mm
• Iepakojums: 1 gab. polietilēna maisiņā

Lietošana

Noņemiet izolāciju no vadu galiem līdz piemērotam garumam spaiļu kontaktiem. Ievietojiet tukšos vadus spaiļu bloka atverēs un nostipriniet tos atbilstoši spailes stiprinājuma metodei (piem., skrūves vai skavas). Izvelciet kabeli caur korpusu un novietojiet to tā, lai varētu ieslēgt integrēto stieples atvilkšanas aizsargu. Aizveriet korpusu, lai aizsargātu shēmas plati, un pārliecinieties, ka stieples atvilkšanas aizsargs stingri notur kabeli vietā.

Ieteikumi

Izmantojiet savienotāju ar vadiem atbalstītajā AWG diapazonā (26–18), lai nodrošinātu uzticamu elektrisko kontaktu. Nepakļaujiet plastmasas korpusu pārmērīgam karstumam vai šķīdinātājiem. Pārbaudiet, vai visi vadu galu savienojumi ir labi pievilkti un vai stieples atvilkšanas aizsargs ir ieslēgts, lai novērstu vadu kustību darbības laikā.
