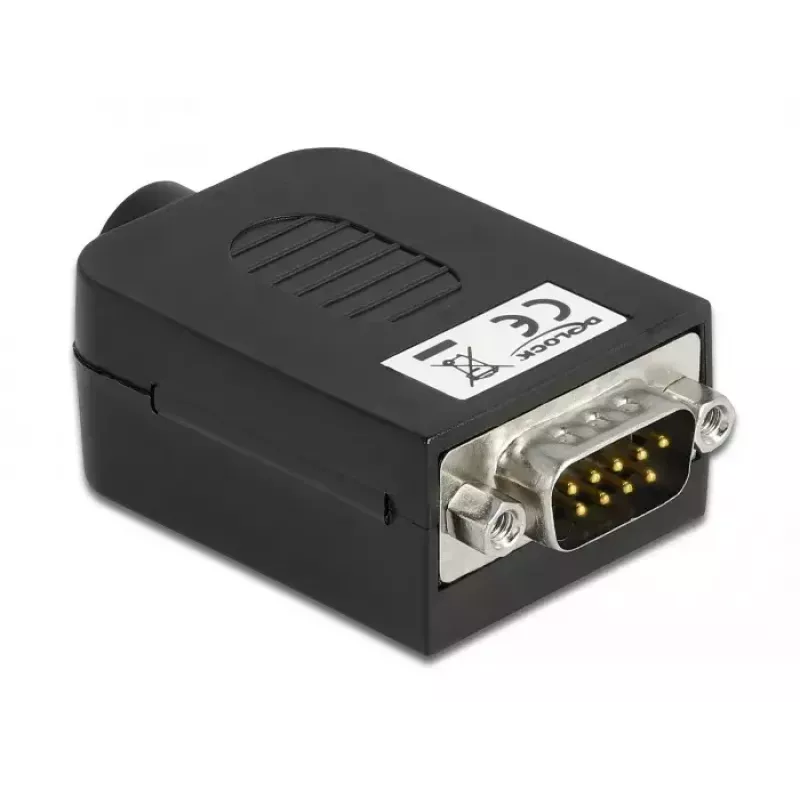

Vadu savienotājs DeLOCK 66264 Sub-D 9 10 kontaktu spaiļu bloks Melns

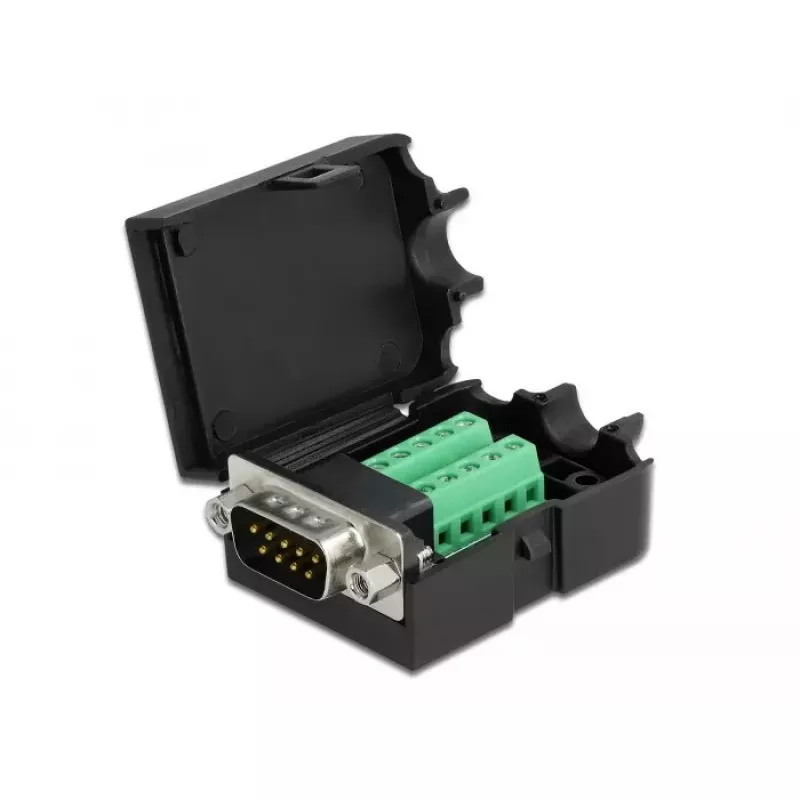

DeLOCK 66264 vadu savienotājs ir kompakts adapteris ar Sub-D 9 un 10 kontaktu spaiļu blokiem, kas paredzēts tukšo vadu savienošanai. Ievietots melnā plastmasas korpusā, tas aizsargā iespiedshēmas plati no netīrumiem un mehāniskiem bojājumiem, vienlaikus nodrošinot integrētu stiepes atvieglojumu, lai nostiprinātu kabeli. Savienotājs pieņem AWG 26–18 vadītājus un ir piemērots gan rūpnieciskiem lietojumiem, gan hobiju projektiem, piemēram, dzelzceļa modelēšanai.

Priekšrocības

Plastmasas korpuss nodrošina iespiedshēmas plates un pievienoto vadu aizsardzību, un integrētais stiepes atvieglojums fiksē kabeli, lai samazinātu slodzi uz savienojumiem. Tā mazie izmēri (34.4 × 51.8 × 21 mm) ļauj to viegli integrēt šaurās vietās. Ierīce atbalsta dažādus vadu šķērsgriezumus (AWG 26–18) un tiek piegādāta viena gabala polietilēna maisiņā, lai ērti uzglabātu un lietotu.

Piemērots

• Rūpnieciskiem lietojumiem, kur nepieciešami Sub-D spaiļu savienojumi
• Hobiju projektiem, piemēram, dzelzceļa modelēšanai
• Kompaktiem elektroniskiem korpusiem un vadu pārveidojumiem

Galvenās specifikācijas

• Zīmols: DELOCK
• Ražotāja daļas numurs (MPN): 66264
• EAN: 4043619662647
• Savienotāja tips: Sub-D 9 un 10 kontaktu spaiļu bloks
• Atbalstītais vadu šķērsgriezums: AWG 26–18
• Krāsa: Melna
• Izmēri (P × D × A): 34.4 × 51.8 × 21 mm
• Iepakojums: 1 gab. polietilēna maisiņā

Lietošana

Noņemiet vadam izolāciju atbilstošā garumā spailei un ievietojiet tukšo vadītāju attiecīgajā spailes kontaktā. Nostipriniet vadītāju atbilstoši spaiļu bloka stiprinājuma metodei (skrūve vai skava), līdz savienojums ir stingrs. Ievietojiet samontēto iespiedshēmas plati un vadus plastmasas korpusā un izvadiet kabeli caur stiepes atvieglojumu. Pārliecinieties, ka stiepes atvieglojums ir nofiksēts, lai kabelis būtu nostiprināts un neradītu spriedzi uz spailēm.

Ieteikumi

Izmantojiet tikai AWG 26–18 vadītājus un pārbaudiet, vai vada izolācija ir noņemta pareizajā garumā pirms ievietošanas. Nepārsniedziet mehāniskās slodzes robežas un pārliecinieties, ka korpuss ir neskarts, lai saglabātu aizsardzību pret netīrumiem un bojājumiem.
